电力变压器配套弯臂式接油结构件

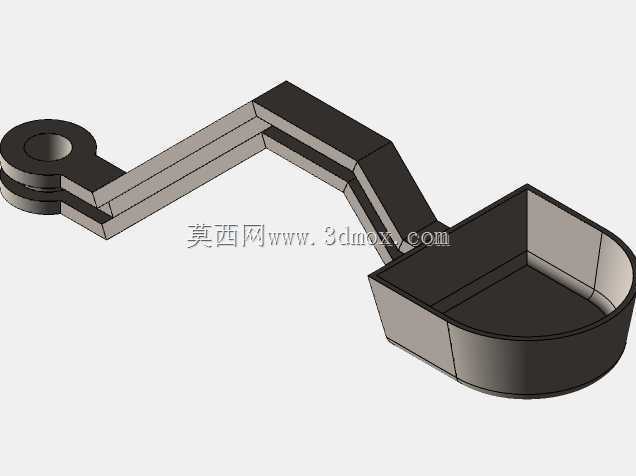

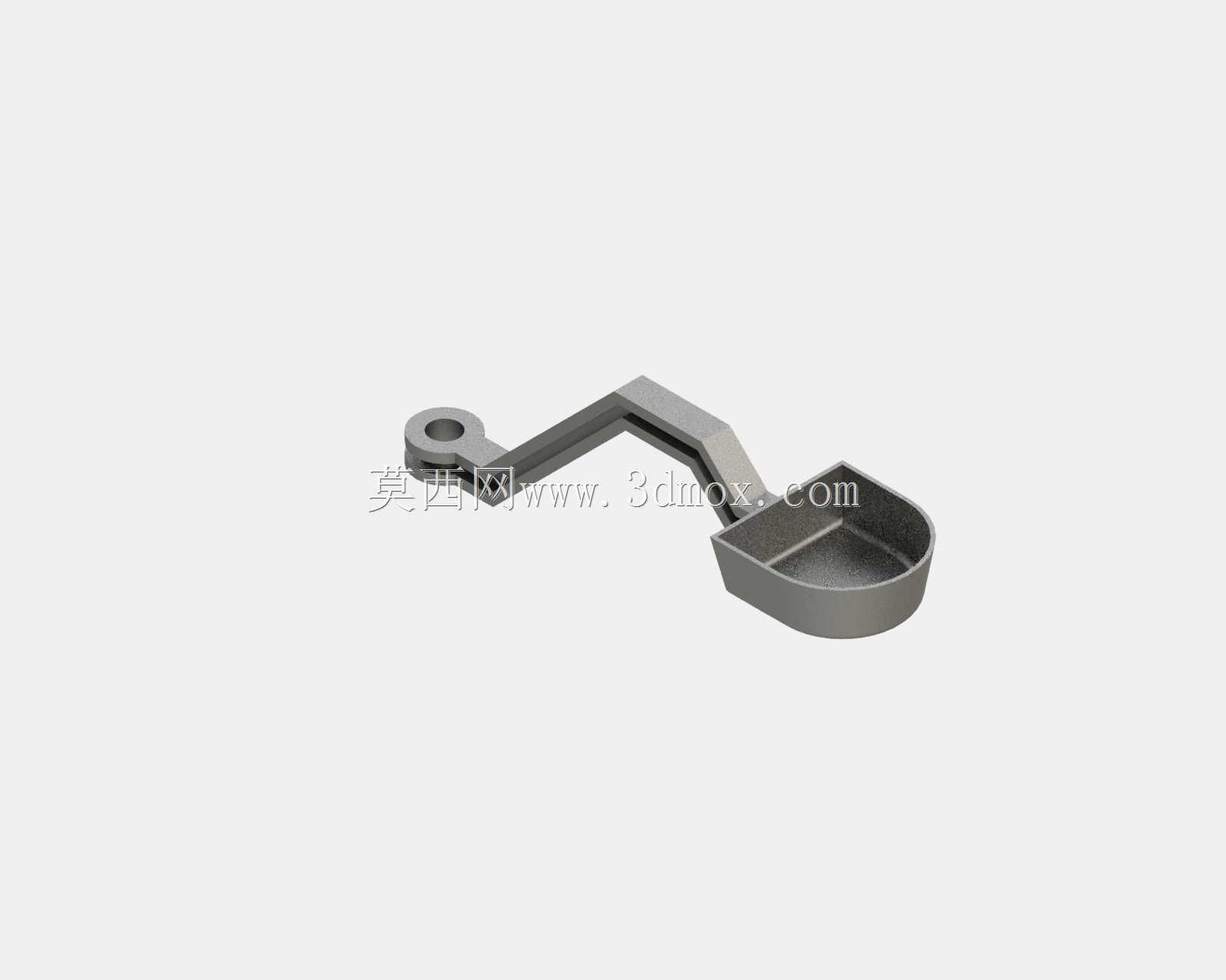

　　在户外电力变压器的长期运维场景中，套管区域、分接开关位置的渗漏油问题一直是运维巡检的重点关注项，渗漏的绝缘油如果顺着器身滴落到地面或者下部绝缘子表面，不仅会造成绝缘油的无谓损耗，还会引发积灰爬电、地面污染等次生问题，这类弯臂式接油结构件，就是针对变压器侧装部件的渗漏油收集需求设计的专用配套零件。从结构功能来看，零件一端的带孔圆环是安装固定端，孔位尺寸匹配变压器器身侧部预设的M12标准安装螺栓，安装时无需在器身额外打孔，直接利用现有螺栓点位即可完成固定，不会破坏变压器原有壳体的密封性能；中间的弯折臂身做了等截面加强设计，弯折角度经过现场安装空间校核，刚好能让末端的半圆弧接油槽精准对准上部易渗漏的部件接缝位置，

　　接油槽的深度设计为18mm，容积可以容纳单次巡检周期内的最大渗漏油量，避免油液溢出，槽体内壁做了微倾斜导油设计，最低点预留了可外接导油管的螺纹接口，方便运维人员定期收集槽内积存的绝缘油，无需拆卸零件即可完成清理。设计过程中首先考虑的是安装边界的适配性，变压器器身侧部的相邻部件间距普遍在30-50mm区间，因此臂身的截面宽度控制在22mm，安装后不会和相邻的接线端子、散热翅片产生干涉，接油槽的半圆弧半径匹配对应渗漏点的油滴滴落范围，确保所有滴落的油液都能被槽体承接，不会出现滴漏偏差。零件的材质选用常规冷轧钢板冲压焊接成型，表面做镀锌钝化处理，能够适应户外变电站的高温、高湿、紫外线照射环境，不会在长期使用中出现锈蚀脱落的问题，

　　臂身的弯折处做了圆角过渡，避免应力集中，在变压器运行产生的持续微振动环境下，不会出现焊缝开裂、臂身变形的情况。从实际使用场景来看，这类接油结构件不仅可以用在电力变压器的套管位置，也可以适配油浸式互感器、油断路器等同类充油电力设备的渗漏点接油需求，安装时只需要根据渗漏点的位置调整臂身的安装角度，即可快速完成部署，不需要对设备主体进行改造，大幅降低了运维改造的成本。在建模过程中，需要重点关注安装孔的同轴度、臂身弯折角度的公差控制，接油槽的圆弧面和臂身的连接位置要做顺滑过渡，避免出现焊接死角造成积油难以清理，安装孔的端面要做铣平处理，保证安装时和安装面完全贴合，不会出现倾斜导致接油槽对位不准的问题。

　　另外考虑到不同容量变压器的安装点位高度差，臂身的长度可以根据实际需求做系列化调整，接油槽的尺寸也可以对应不同渗漏范围做缩放，但核心的弯折受力结构、安装固定方式保持通用化设计，能够覆盖绝大多数10kV到35kV电压等级油浸式电力设备的接油需求。零件整体重量控制在0.4kg左右，单人即可完成安装作业，不需要借助大型吊装工具，适合变电站现场的快速运维改造使用，接油槽的边缘做了卷边处理，避免安装维护时划伤作业人员，细节设计充分考虑了现场作业的安全需求。
