北欧半导体nRF52系列蓝牙开发板

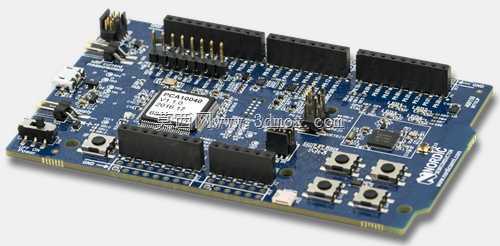

　　这块开发板面向低功耗无线产品的前期验证，覆盖蓝牙5.0、NFC、ANT以及2.4GHz私有协议等应用方向，适合可穿戴设备、传感器节点、无线遥控器、无人机外设、机械臂控制模块和小型机器人通信单元的方案评估。板卡以nRF528xx系列器件为核心，能够在同一硬件平台上支持不同封装和资源配置的芯片验证，减少项目早期反复制板的成本。

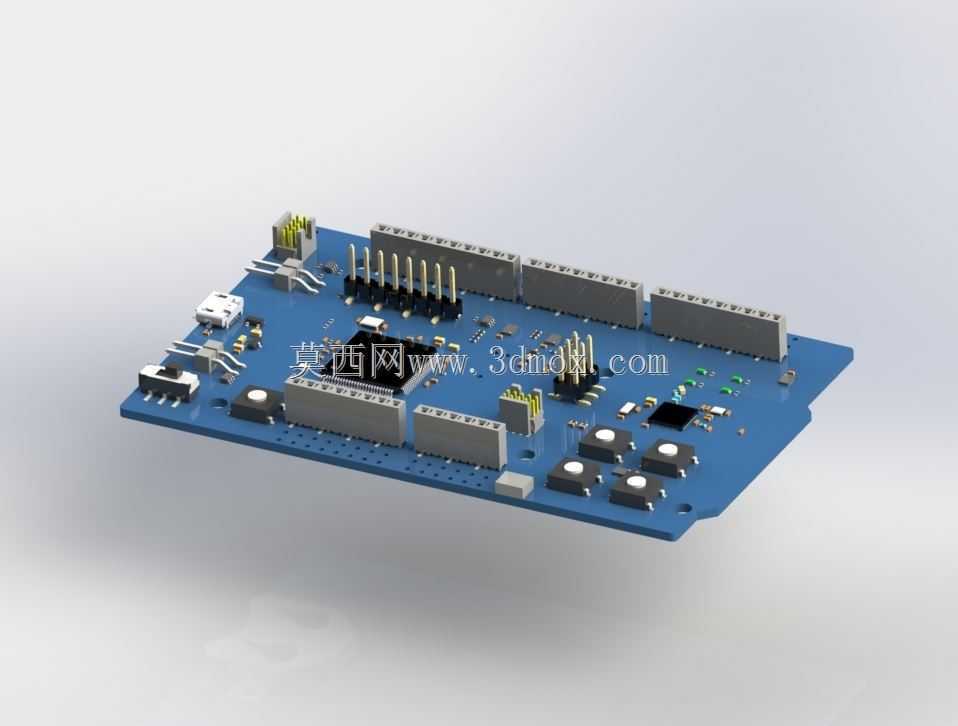

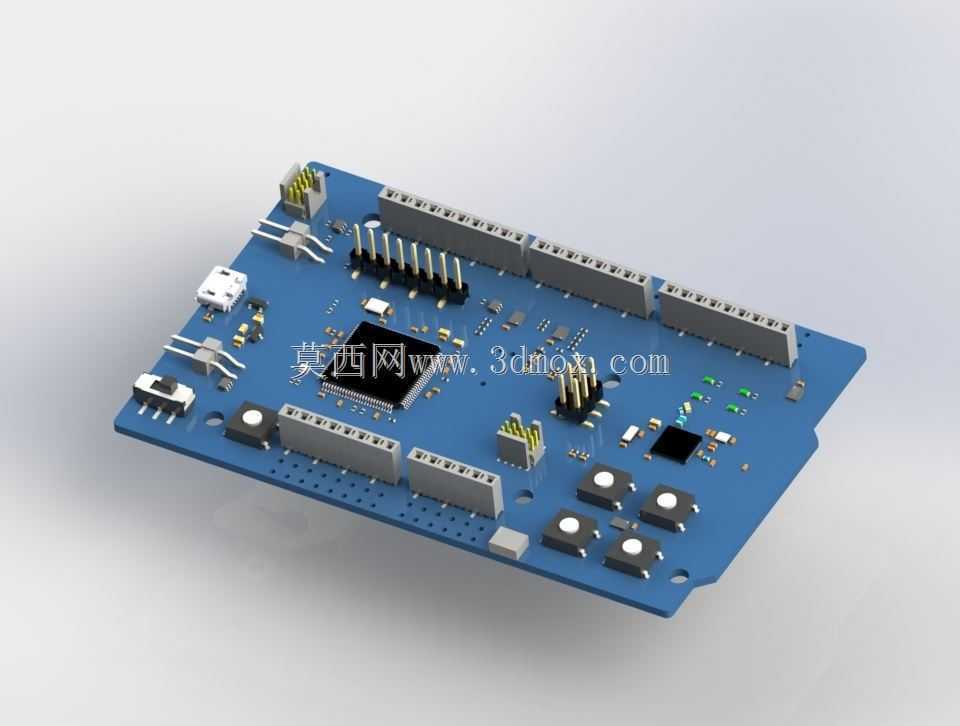

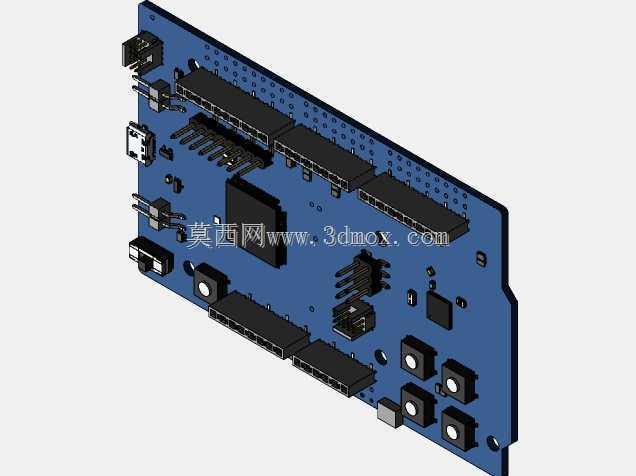

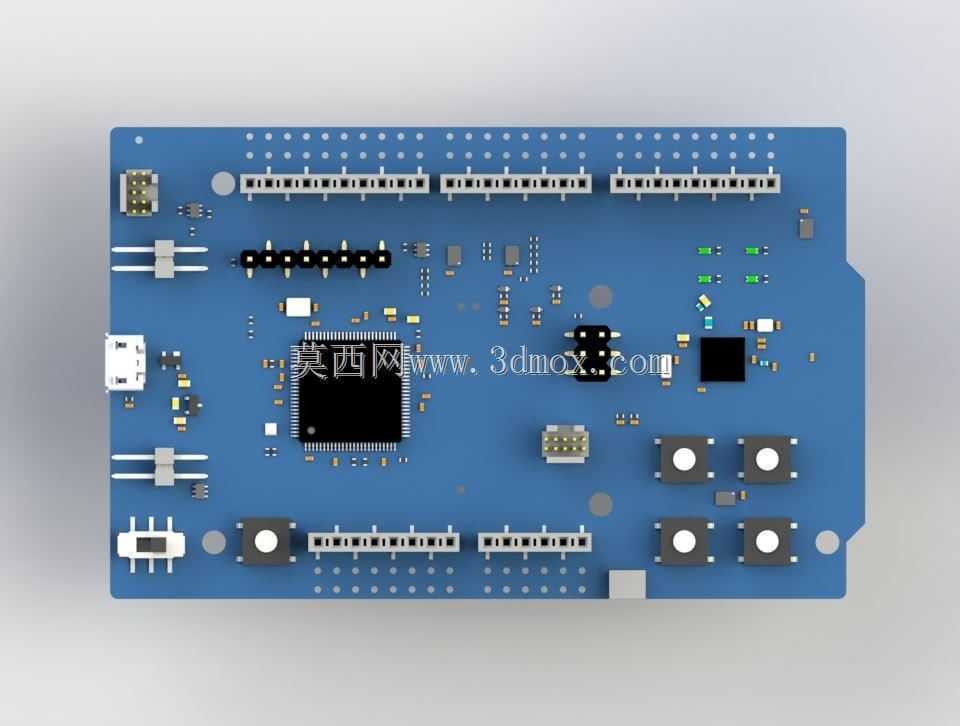

　　从结构设计角度看，模型完整还原了蓝色PCB基板、主芯片、排针、排母、按键、LED、调试接口、晶振、电阻电容和连接座等关键部件。板边布置多组扩展接口，GPIO信号通过排针和接头引出，便于外接传感器、执行器、示波器探头和自制功能模块。四个独立按键与四个LED分别承担输入触发和状态指示，能够在不增加外部元件的情况下完成基础交互测试。

　　板载调试链路是该类开发板的重要功能部分。板上集成SEGGER J-Link调试器，调试输出接口可对目标SoC进行烧录、断点调试和运行状态查看，也能对外部目标板进行编程调试。硬件接口与常见Arduino Uno修订版的扩展布局保持兼容，第三方屏蔽板和通用功能模块可以较方便地安装到排母上，这对快速搭建实验平台很有价值。

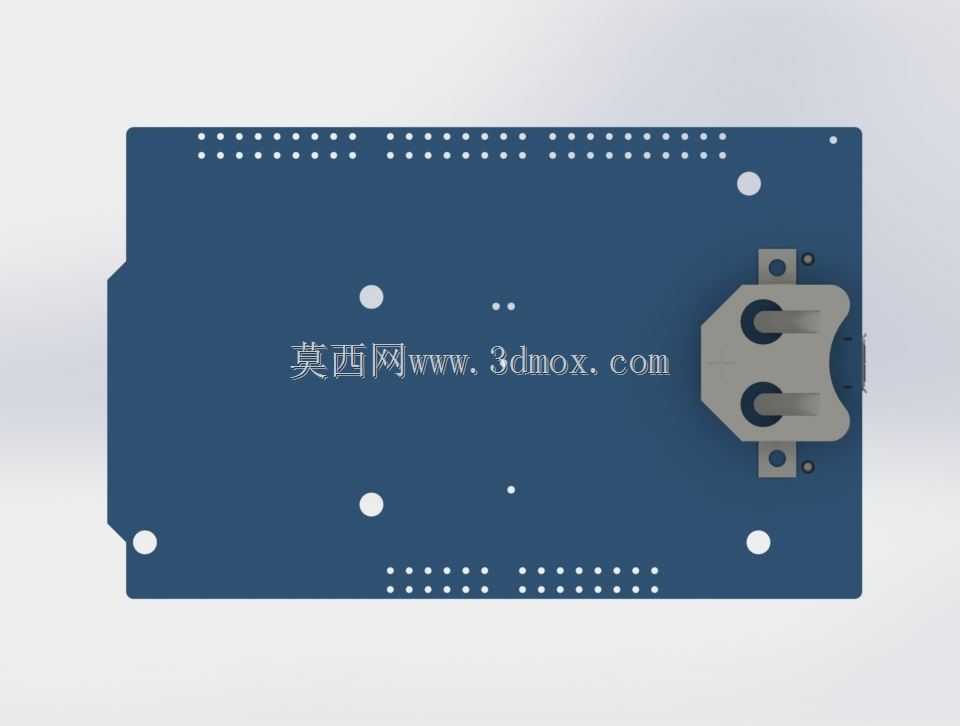

　　供电方式在模型对应的实物设计中也需要重点关注。开发板既可通过USB接口取电，也保留CR2032电池座，便于在脱离电脑和外部电源的情况下进行现场无线测试。做整机结构布置时，USB连接器、电池座、排母高度和板边固定孔都会影响外壳内部空间。若将该板放入手持终端或小型设备壳体，需要预留USB插拔空间、调试排线弯折半径、按键按压行程以及LED透光位置。

　　安装边界方面，矩形PCB的四角和边缘接口决定了它更适合水平固定在壳体底壳或支架平面上。排母与排针属于板上较高元件，三维堆叠时不能只按PCB厚度计算占用高度；顶部连接器、调试接口和电池区域都应纳入干涉检查。若设备内部还有无线模块、金属支架或电池，金属件不宜紧贴天线区域，以免影响2.4GHz信号辐射。

　　建模时可将板卡拆分为PCB本体、贴片器件、插接连接器、人机交互元件和调试接口几个层级。贴片电阻电容按实际封装高度简化，主芯片和连接器保留外形与装配位置，按键保留按压方向，排针保留针脚间距，这样既能满足整机布局检查，也能用于接线和外壳开孔设计。对于需要做产品样机的工程师，该模型的价值不在于展示单一零件，而在于提供一块真实无线开发板的空间参照：接口在哪里、手指能否操作、线束如何走、外壳如何避让、天线区域如何留空，都可以在三维环境中提前确认。

　　在实际研发流程中，这类板卡通常先承担协议栈验证、电流消耗测试、传感器采集和无线通信距离测试，随后再把成熟电路迁移到定制主板。配合功耗分析工具，还可以观察发射、接收、睡眠和外设工作状态下的电流变化，为电池容量估算和低功耗策略提供依据。软件开发可结合主流嵌入式工具链进行编译、烧录和调试，硬件工程师则同步根据板卡尺寸和接口形态规划产品壳体、固定柱、开口和内部走线。

　　整体来看，该开发板结构紧凑、接口开放、调试资源完整，既适合无线通信原型开发，也适合作为教学、实验和设备前期选型的参考硬件。三维模型在外观比例、元件高度、连接器位置和板卡轮廓上保持了较强的工程可用性，能够直接服务于结构干涉检查、安装空间评估和产品概念验证。
