佳明GNC255航空高频导航通信电台

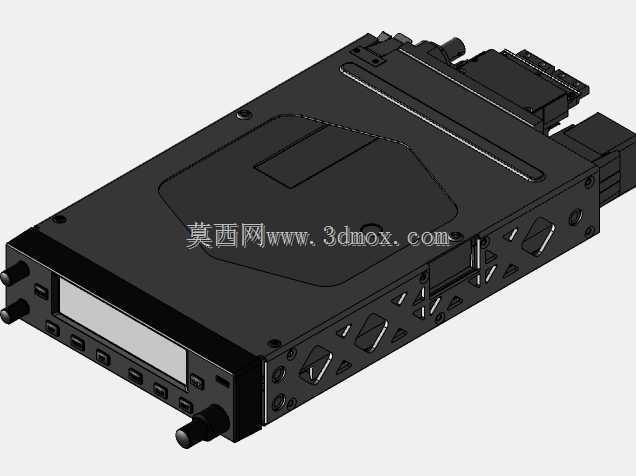

　　这套机载航电设备的三维结构还原，围绕通用航空驾驶舱内最常见的立柱式电台安装位展开，建模时首先对照实机装机约束梳理外形边界：整机采用标准航空机载设备的长方盒体形态，前面板宽度适配通用航空仪表盘的标准电台安装槽，盒体深度向后延伸，预留出座舱仪表板后方的布线、接插空间，两侧壳体预留的安装耳与锁紧孔位，完全匹配现役轻型固定翼飞机、直升机仪表板的常规机架固定孔距，工程师在做座舱布局校核时，可以直接把该模型导入装配环境，核对前面板操控件与周边仪表、油门杆、遮光罩的干涉间隙，也能确认后方连接器与线束的弯曲半径是否满足装机要求。

　　从实际使用场景来看，这类高频导航通信电台是通用航空器执行目视飞行、仪表飞行任务时的核心航电节点，前面板集成的显示窗口、调节旋钮与功能按键，分别承担通信频率调谐、导航信号接收、航道参数显示、音频音量调节等操作，飞行员在飞行过程中不需要大幅移动手部，就可以完成频率切换、频道确认、导航台识别等操作，所有操控件的位置排布都遵循航电人机工程的常规逻辑：高频使用的调谐旋钮布置在面板左下、右下的易触达区域，功能按键沿面板下沿均匀排列，显示窗口居中布置，确保飞行员在保持目视舱外环境的同时，余光即可读取屏幕上的频率、航道参数。

　　结构设计层面，整机外壳采用航空机载设备典型的轻量化钣金+机加工组合结构，上盖与下壳体通过多颗紧固螺丝拼接，壳体侧面冲制的阵列式通风孔与加强压筋，一方面兼顾设备长时间工作的散热需求，气流可以顺着盒体长度方向从开孔流通，带走内部射频电路、电源模块产生的热量；另一方面压筋结构大幅提升薄金属壳体的刚性，避免航空器在振动、温度交变的飞行环境下出现壳体共振、形变，保护内部印制板与接插件的连接可靠性。设备尾部伸出的多组航空连接器，分别对应电源输入、音频信号、天线馈线、导航数据交联等不同线路，连接器的卡位与锁扣结构在模型中都做了还原，装机时可以快速对位插接，防止飞行振动导致接头松脱。

　　建模过程中对设备的细节特征做了完整复刻：前面板的按键凹凸纹理、旋钮的防滑滚花、壳体表面的安装定位凹点、边角处的倒角避让，都按照实机的装配逻辑制作，没有出现结构干涉或者特征缺失的问题。对于航电改装、座舱布局设计的从业者来说，这个模型可以直接用于仪表板开孔定位、安装支架设计、线束走向规划：前期方案阶段就能确认设备装入仪表板后，前面板与仪表盘表面的齐平度，后方盒体是否会和座舱内的操纵钢索、空调管路、其他航电设备发生空间冲突，省去了反复测量实机尺寸、手动搭建简化模型的工作量。

　　这类设备的设计思路始终围绕机载场景的严苛要求展开，在有限的盒体空间内集成射频通信、导航接收、信号处理、人机交互多个功能模块，外壳既要满足轻量化要求以控制航空器整机重量，又要具备足够的电磁屏蔽能力，避免机载其他电子设备的信号干扰，同时还要耐受低空飞行过程中的温度骤变、持续振动、电磁环境复杂等工况，壳体上的每一处开孔、每一个固定位、每一条加强筋，都是兼顾散热、强度、屏蔽、装配工艺后的结果，三维模型把这些工程细节完整呈现，能够帮助结构设计师快速理解机载航电设备的典型布局逻辑，在做同类航电产品开发或者整机改装设计时，直接参考其安装边界、接口位置与人机交互布局，减少方案迭代过程中的空间校核失误。
