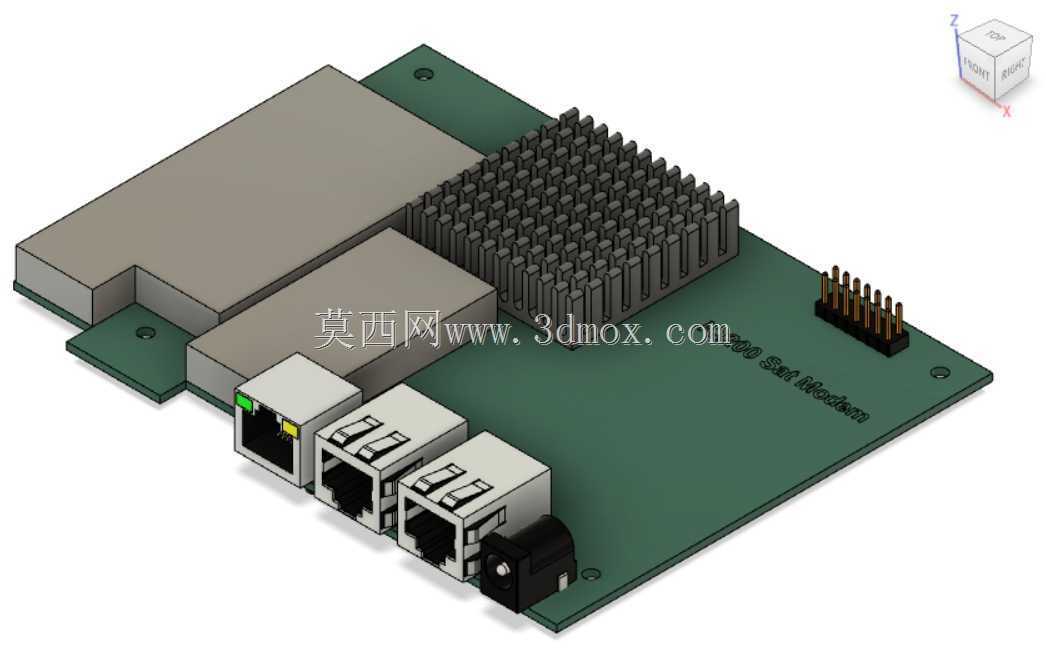

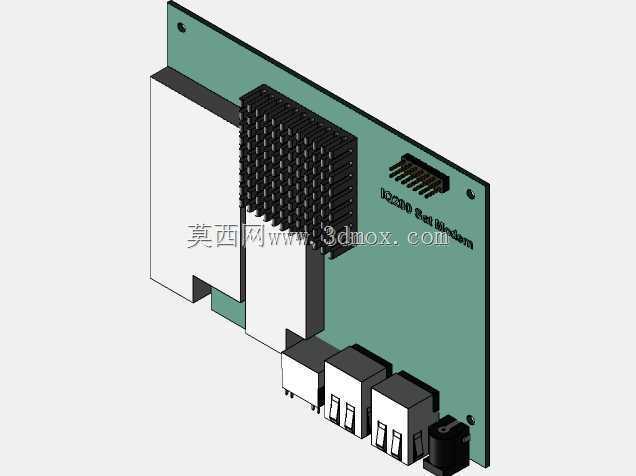

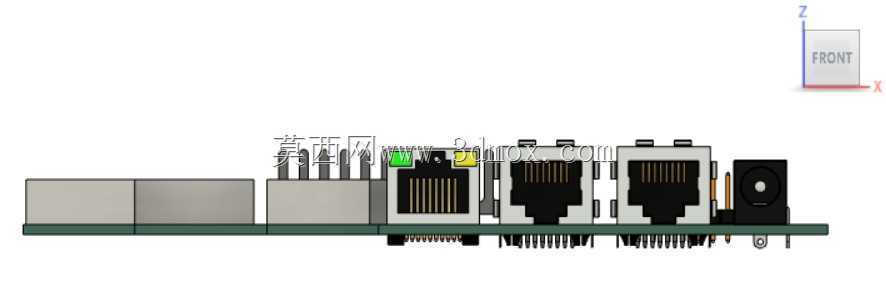

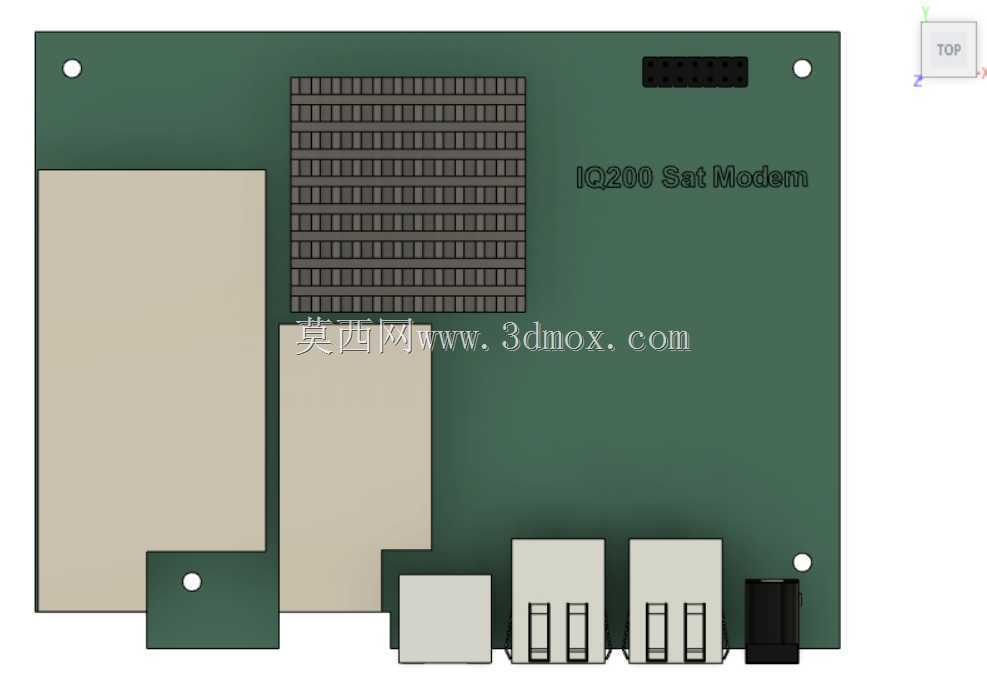

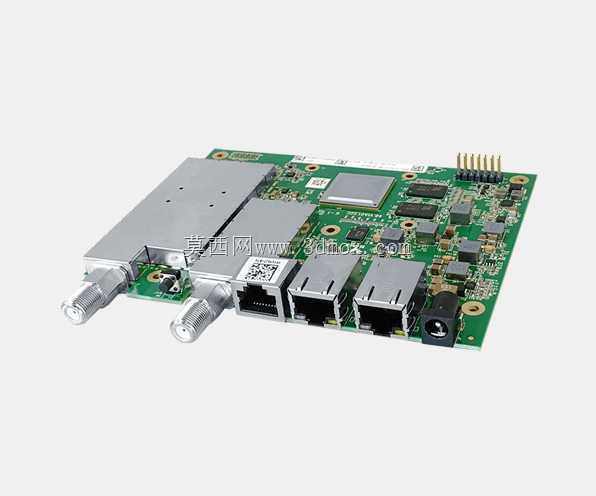

iQ200卫星调制解调器板卡结构设计

　　在卫星通信地面端设备的部署场景中，这类集成式调制解调板卡往往承担着终端侧信号处理与链路调度的核心作用，不同于独立机架式调制解调设备，板卡形态的设计初衷是为了适配紧凑型终端机箱的安装需求，在野外应急通信、移动载具卫星通信、偏远地区固定卫星接入站点这类对设备体积、功耗有严格限制的场景下，这类集成板卡可以直接嵌入到一体化终端机箱内，省去额外的设备互联线缆与安装空间，大幅降低整套终端的部署复杂度。从结构设计层面看，板卡采用标准PCB作为承载基底，所有功能模块的布局都严格遵循信号链路的走向排布，靠近接口侧依次排布以太网接口、电源接口与状态指示组件，信号从外部接口进入后直接进入就近的信号处理单元，尽可能缩短高频信号的走线长度，

　　减少信号传输过程中的损耗与干扰。板卡上的散热结构采用一体化针状鳍片散热座，直接贴合在主处理芯片的表面，这种针状鳍片的设计相比普通片状鳍片拥有更大的散热接触面积，在板卡密闭安装于机箱内部的工况下，能够依靠机箱内的有限空气对流将芯片工作产生的热量快速散出，不需要额外加装主动散热风扇，既降低了设备运行的功耗，也避免了风扇转动带来的机械故障点，提升设备在无人值守场景下的长期运行可靠性。接口部分的设计充分考虑了现场安装的操作便利性，所有对外接口都采用加固式焊接结构固定在PCB边缘，接口的金属外壳与PCB上的接地覆铜层直接连通，既可以提升接口的插拔强度，避免现场施工时反复插拔网线、电源线导致接口开焊脱落，也能起到良好的电磁屏蔽作用，

　　减少外界电磁干扰对板卡内部敏感信号的影响，同时也能抑制板卡自身的电磁辐射向外泄露，满足通信设备的电磁兼容要求。板卡上的功能模块分区清晰，电源处理模块独立布置在板卡的角落位置，与高频信号处理区域保持足够的安全间距，避免电源模块的开关噪声串入信号链路影响解调性能；存储与时钟模块紧邻主处理芯片布置，缩短高速并行信号的传输路径，保证信号时序的稳定性。从安装边界来看，板卡的四角预留了标准的安装固定孔位，孔位的位置与尺寸匹配通用紧凑型通信机箱的内部安装柱规格，安装时只需要将板卡对准机箱内的安装柱，用标准螺丝锁紧即可完成固定，不需要额外设计定制安装支架；板卡上最高的结构件就是针状散热鳍片，整体高度控制在常规1U机箱的内部空间限制范围内，

　　不会出现安装后与机箱上盖干涉的问题，所有接口的伸出长度也经过精确计算，安装后接口端面刚好与机箱前面板的开口齐平，既不会因为接口伸出过长导致前面板无法安装，也不会因为接口缩进过多导致现场插接线缆时操作不便。在实际工况适配方面，板卡的供电电路设计支持宽幅电压输入，能够适配野外场景下波动范围较大的供电输入，避免因为供电电压不稳导致板卡重启或者损坏；板卡上的状态指示灯布置在接口旁边，现场维护人员不需要拆开设备机箱，只需要观察前面板处的指示灯状态就能快速判断设备的运行状态，大幅降低现场维护的难度。这类集成式板卡的设计核心是在有限的PCB空间内整合调制解调、路由交换、接口防护等全部功能，在保证各项性能指标达标的前提下尽可能压缩整体体积，同时兼顾生产装配的便利性与长期运行的可靠性，所有元器件的排布都避开了安装孔位与结构加强筋的位置，在PCB布线阶段就同步考虑结构安装的干涉问题，避免后期打样后出现结构件与元器件碰撞的问题，散热座的固定位置也经过应力计算，在设备受到振动冲击时不会因为散热座的重量导致PCB变形，适配移动载具上的振动使用场景。
