BP22T槽角板电力变压器安装支撑构件

　　该支撑角板主要服务于油浸式与干式电力变压器的内部绕组固定、器身定位以及外部装配辅助场景，在变压器生产车间的器身叠装工位、总装流水线以及现场检修更换环节都能见到这类构件的使用。实际产线里，变压器铁芯叠片完成后，需要配套刚性支撑件约束绕组与夹件的相对位置，避免运输颠簸、运行振动导致绕组位移，这款带T型开槽的角板就承担侧向限位与安装基准的作用，T槽的设计允许紧固件在槽长范围内灵活调整位置，适配300mm到800mm不同规格中心距的变压器夹件安装孔位，不用针对每一档变压器尺寸单独开模制作专属固定板，大幅减少车间工装备件的种类。

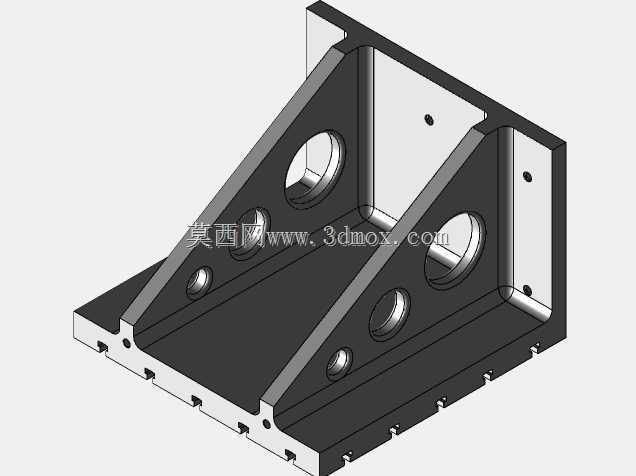

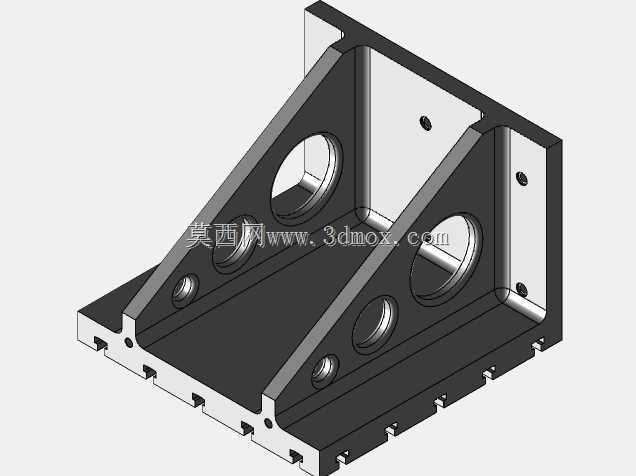

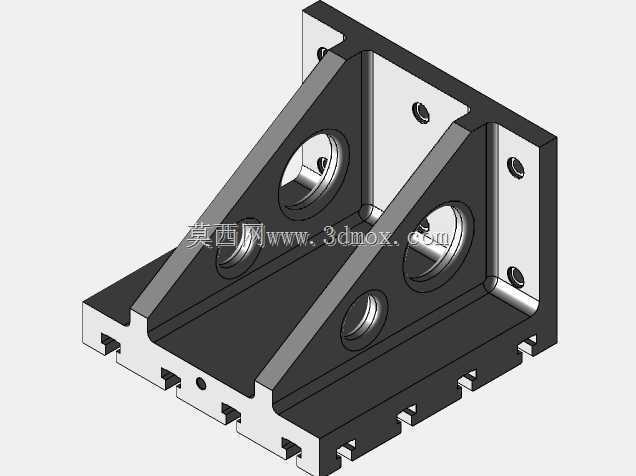

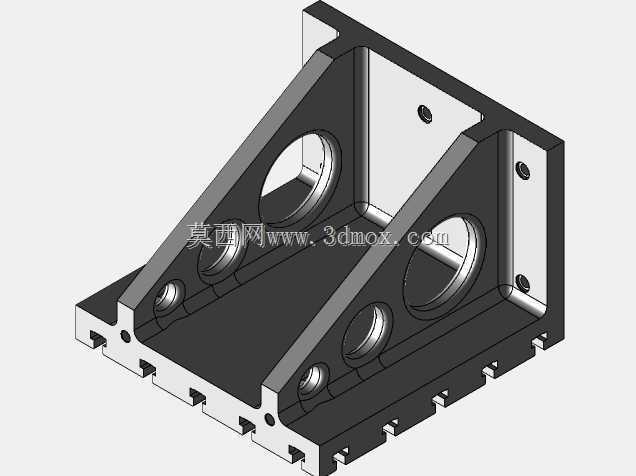

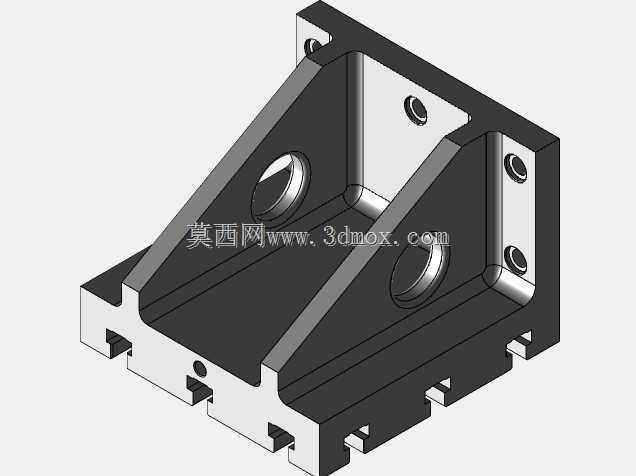

　　从结构设计逻辑来看，构件采用直角折弯的L型主体构型，两个垂直立面分别承担不同方向的连接功能：底部立面加工通长T型滑槽，滑槽的截面尺寸匹配标准T型螺栓头部，安装时先将T型螺栓预先滑入槽内，对齐变压器夹件或者底座的安装孔后再锁紧螺母，相比普通圆孔固定板，现场装配时不需要反复穿螺栓对位，尤其是在器身已经吊装就位、操作空间狭窄的变压器油箱内部作业时，滑槽的可调特性能抵消叠片累积误差、焊接变形带来的孔位偏差，降低装配返工概率。侧立板面预留多个圆形安装通孔，既可以穿装螺栓连接相邻的夹件拉板，也能作为接地端子的固定点位，板面两侧的三角加强筋和立板做成一体化折弯焊接结构，筋板从底板边缘一直延伸到侧立板上部，在不额外增加板材厚度的前提下，把角板的抗侧弯刚度提升三倍以上，变压器短路工况下绕组会产生数百公斤的轴向电动力，加强筋的存在可以避免角板受力变形导致限位失效。

　　安装边界方面，角板底板的T槽开口方向沿构件长度方向布置，槽体两端做封堵限位，防止T型螺栓在装配滑动过程中从端部脱出；构件的所有棱边都做了倒角处理，没有尖锐毛刺，避免变压器装配过程中刮破绕组绝缘纸或者操作人员的防护手套。外形尺寸上，该系列角板覆盖300mm至800mm的开槽长度区间，不同长度规格对应不同容量等级的变压器：300mm档适配100kVA到630kVA的小型配电变压器，800mm档则适配1000kVA到2500kVA的中型电力变压器，选型时只需要确认变压器夹件的安装跨距、T型螺栓的规格以及安装面的平面度，不需要额外修改角板的主体结构。

　　在三维建模过程中，首先绘制L型主体的折弯轮廓，预留板材折弯的回弹余量，保证折弯后两个立面的垂直度控制在0.1mm以内；之后在底板上切除T型槽的截面轮廓，沿长度方向拉伸切除得到通槽，槽体的台阶面要预留足够的接触面积，保证T型螺栓锁紧后螺栓头部和槽底完全贴合，不会出现局部应力集中。侧立板的安装孔按照变压器通用安装孔距排布，孔位边缘做沉台处理，锁紧螺栓后螺母端面可以完全沉入沉台内，不会突出板面干涉相邻的绕组绝缘件。三角加强筋和主体板件的焊接位置在建模时预留焊接坡口，实际生产中采用满焊工艺，焊后打磨焊道，再整体做镀锌发黑处理，兼顾变压器内部的防锈需求和接地导电性能。

　　实际使用中，这类角板除了变压器器身内部的支撑，也可以作为变压器外部附件的安装支架，用来固定温控器、接线端子排或者二次布线的线槽，T槽的可调特性让附件安装位置可以根据现场布线需求随意调整，不用在角板上额外钻孔破坏镀锌层。构件的两个垂直安装面都要求平面度公差不低于0.2mm，安装后和变压器夹件的贴合间隙小于0.05mm，保证锁紧后受力均匀，不会出现局部点接触导致的振动松动。针对户外使用的变压器，角板表面的镀层厚度控制在80μm以上，可以耐受油箱内变压器油的长期浸泡，也能适应户外潮湿、温差变化的工况，不会出现镀层脱落、锈蚀卡死T槽的问题。建模时还对构件做了轻量化处理，在非受力的立板区域开设减重圆孔，在保证整体刚度满足短路受力要求的前提下，把单件重量降低15%左右，减少变压器整体的器身重量，也降低车间吊装作业的负载。
