电力变压器BP29十字支撑立柱结构

　　该构件面向电力变压器成套装配场景，属于变压器内部及外部支撑体系里的十字形立柱部件，主要承担绕组固定、夹件限位、框架定位以及装配过程中的载荷传递作用。在油浸式或干式变压器的结构布置中，这类立柱并不直接参与电磁能量转换，却决定了铁芯、绕组、夹件和外部防护件之间的相对位置稳定性。设备运行时，绕组会因短路电动力产生瞬时冲击，铁芯叠片在长期振动中也需要可靠约束，十字柱通过自身截面形状和端部安装面，把局部受力分散到相连的横梁、角板和基座上，避免支撑件出现单侧翘曲或连接孔位错位。

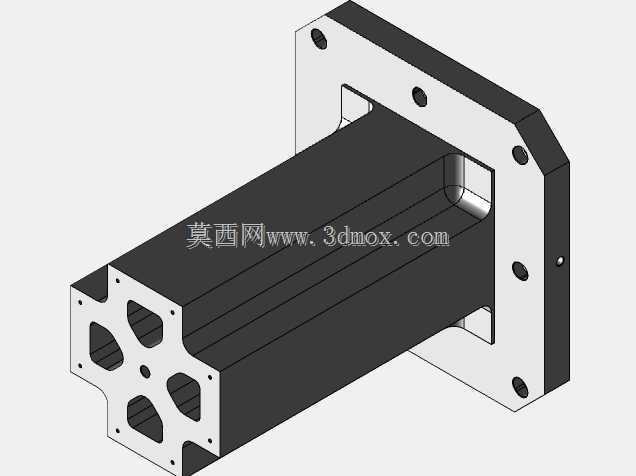

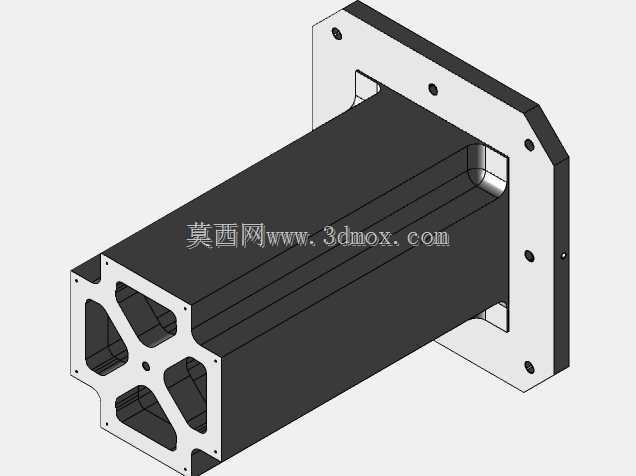

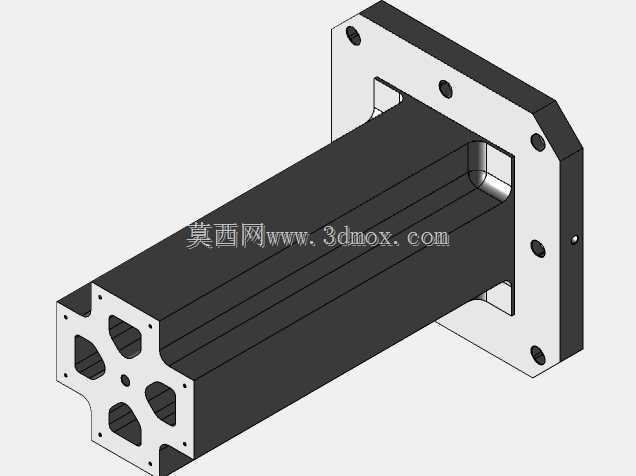

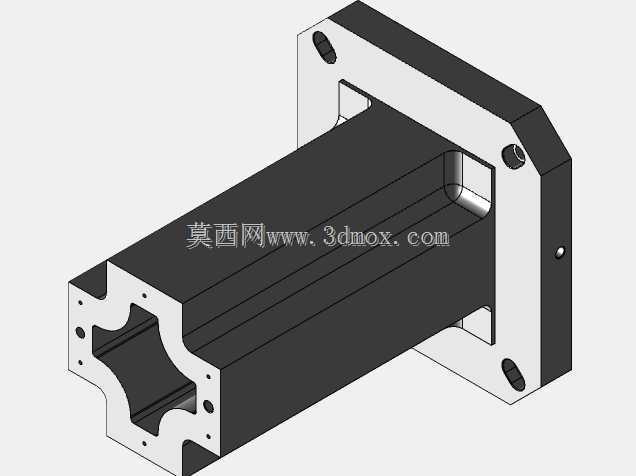

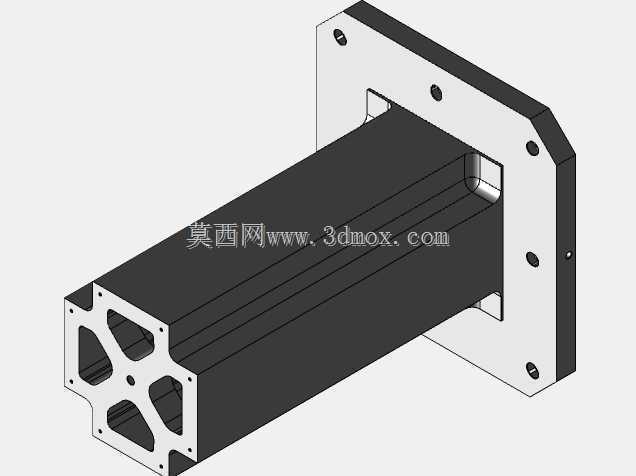

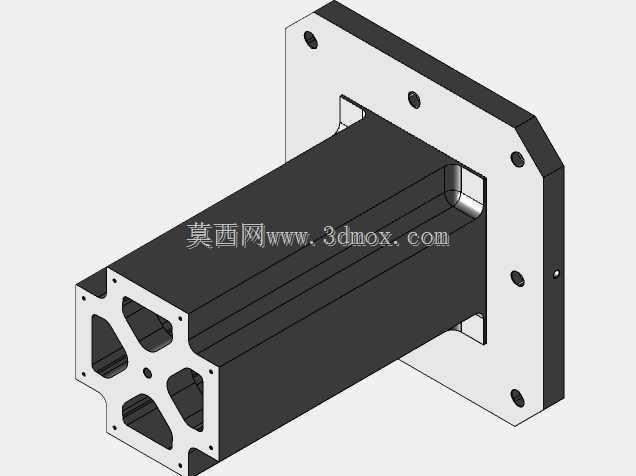

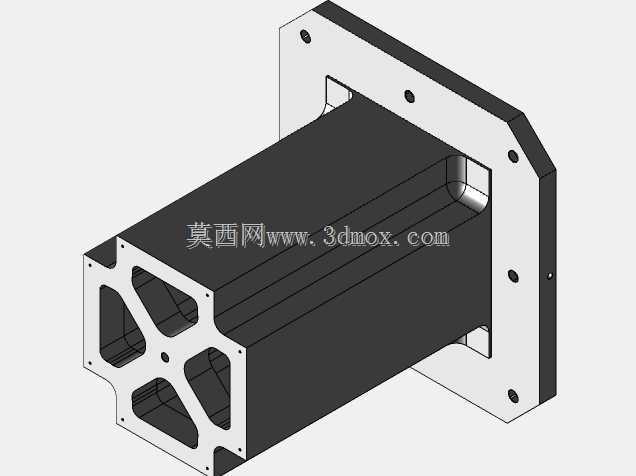

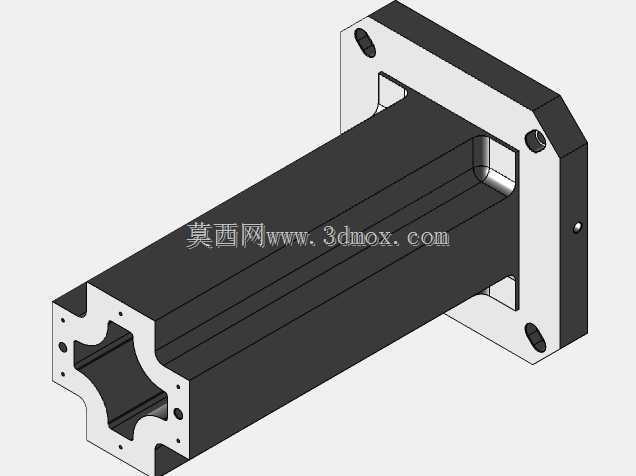

　　从外形上看，构件主体为长筒式立柱，截面采用十字形加强轮廓，中部空腔与外侧凸筋共同形成较高的截面惯性矩。相比单纯矩形管，十字截面在两个正交方向上都能提供抗弯能力，适合变压器框架中多方向受力的位置。端部设置带切角的方形法兰板，法兰面上分布沉孔与通孔，用于和相邻横柱、角板或墓碑式连接件进行螺栓固定。法兰边缘做了倒角和局部避让，既减少装配干涉，也便于在紧凑空间内完成紧固件操作。柱体侧面保留连续平整面，可作为绕组压装、绝缘件贴合或辅助支架安装的基准面。

　　设计思路上，该结构重点处理的是刚度、孔位一致性和装配边界三者之间的平衡。立柱长度覆盖四百至八百毫米的规格区间，可适配不同容量变压器的框架高度。端部法兰并非简单焊接在直管端面上，而是与柱体轮廓形成包覆式连接，靠近孔位的区域增加实体宽度，使螺栓预紧力能够传递到柱体侧壁，而不是集中在薄法兰局部。柱体端部的异形开口与十字内腔对应，既减轻重量，也为相邻横梁插入、定位或避让提供空间。法兰四角的沉头孔用于隐藏螺栓头，外侧切角则对应框架转角处的角板和护罩，避免多层零件叠装后发生边缘干涉。

　　在实际装配中，这类十字柱通常与横柱、角板、格栅件和T形连接件组合成立体框架。立柱承担竖向支撑，横柱控制左右跨度，角板强化节点区域，墓碑件则用于端部设备或面板的固定。建模时需要特别关注安装孔的同轴关系：法兰面上的孔不仅要满足本件螺栓通过，还要与相邻件孔系在叠装后保持一致；沉孔深度需匹配螺栓头高度，过深会削弱法兰有效厚度，过浅则会造成螺栓头外凸，影响外护板安装。柱体侧壁上的小孔用于辅助定位或附件连接，位置应避开主受力焊缝和高应力转折区。

　　从工艺角度看，该件适合采用板材折弯、焊接组合或型材再加工的方式实现。十字形外壁在折弯后存在多条长直棱线，这些棱线既是提高刚度的加强筋，也是焊接和检验时的直线基准。端部法兰与柱体连接时，需要控制焊接热变形，尤其是长柱件在单侧受热后容易产生弯曲，因此孔位加工通常安排在焊接矫直之后，以保证最终安装尺寸。法兰面与柱体轴线的垂直度会直接影响框架拼装后的间隙，若端面偏斜，多根立柱并列时会造成横梁无法贴合，甚至在螺栓强制拉紧后形成内应力。

　　安装边界方面，柱体外部最大轮廓由端部方形法兰决定，法兰切角后可在转角处留出紧固件操作空间；柱身十字凸起方向需要与相邻横梁的槽口或卡槽对应，不能仅按中心轴线定位。模型在三维环境中可用于检查变压器夹件框架的堆叠关系，验证螺栓、垫圈、螺母在沉孔和侧孔附近是否具有足够扳手空间，也可用于工程图中提取长度、孔距、法兰厚度和截面轮廓。对于结构设计人员而言，该件的价值不在于复杂曲面，而在于孔系、端面、内腔和加强轮廓之间的工程协调；对于设备选型人员，则可通过其长度范围和端部连接形式，判断它是否能够纳入现有变压器标准框架体系。
