管道夹持导向滚轮支撑装置结构设计

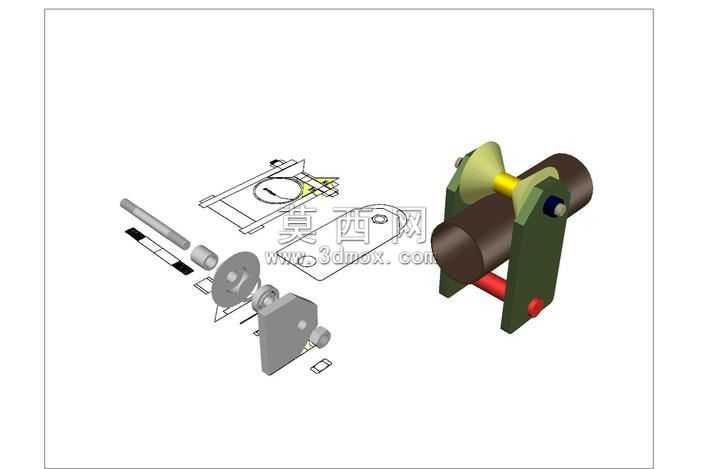

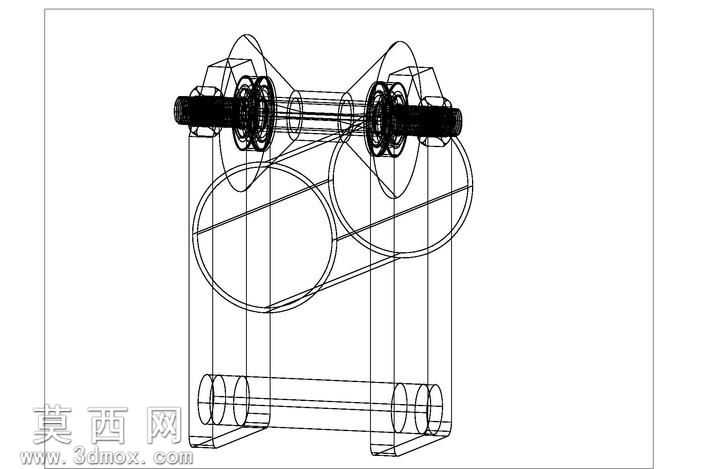

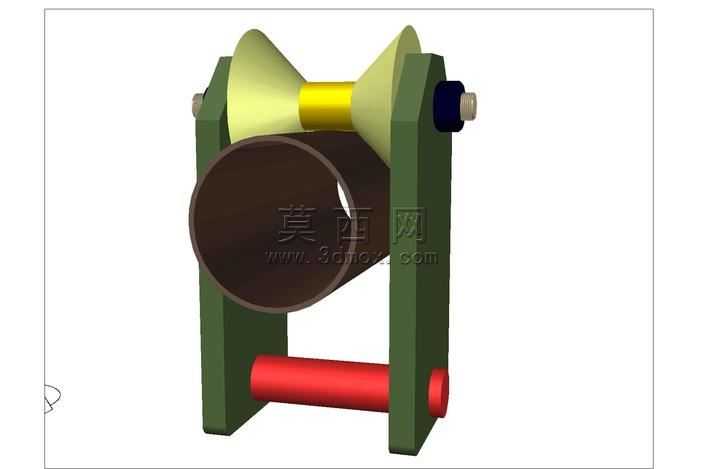

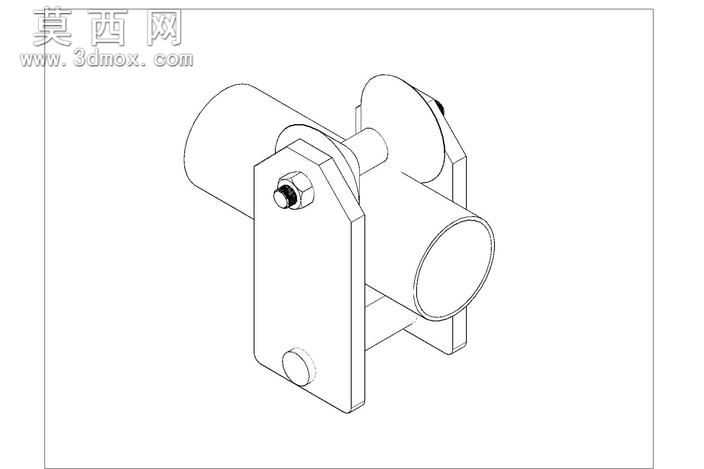

本作品为管道夹持导向类滚轮支撑装置的三维设计成果，整体采用对称式立式框架结构完成建模，建模过程中严格遵循机械装配的配合逻辑，对每一处零件的装配约束都做了精准设置，确保各部件的相对位置、运动间隙符合实际工装的使用需求。从结构组成来看，装置主体由两侧立式支撑立板作为承载基础，立板采用深橄榄绿色哑光金属材质渲染，还原了钢制结构件经防锈喷涂后的真实质感，立板上下分别设置了滚轮安装位与底部限位辊轴。上部为一对对称布置的锥形导向滚轮，滚轮采用亮黄色金属材质渲染，表面做了光滑金属质感处理，锥形轮廓可适配不同外径的圆形管材，对穿入的管道起到自动对中、导向限位的作用，滚轮通过中部的金色连接轴实现与两侧立板的铰接，轴端设置了深色轴端挡圈与金属锁紧螺母，还原了真实的轴系固定结构，确保滚轮可绕轴灵活转动，不会在管材输送过程中出现卡滞问题。中部为管道容纳空间，可穿入大直径圆形管材，渲染时管材采用深棕色哑光金属材质，表面添加了轻微的使用质感，模拟工业输送场景中的钢制管道状态，管材与上部锥形滚轮的接触位置做了贴合度校验，确保滚轮锥面可与管材外圆形成稳定的线接触，既能够承托管材重量，也能够引导管材沿轴向顺畅移动。装置底部设置了一根横向红色辊轴，辊轴采用亮红色烤漆金属材质渲染，表面光滑度较高，既能够对两侧立板起到结构加固的作用，提升整体框架的抗变形能力，也可作为下部限位结构，避免管材穿入过程中出现下坠偏移，同时辊轴两端与立板的连接位置做了轴肩限位设计，还原了真实辊轴的装配细节。整体渲染过程中对不同部件的材质反光度、粗糙度做了差异化设置，金属结构件的哑光质感、转动部件的亮面金属质感、轴端紧固件的深色质感都做了区分，让整体模型的视觉层次更加清晰，结构辨识度更高。设计思路上围绕管材输送、夹持导向的实际使用场景出发，采用对称结构保证受力均匀，锥形滚轮的设计无需额外调整即可适配一定管径范围内的管材，整体结构简洁紧凑，没有多余的冗余部件，既能够满足管材导向支撑的功能需求，也具备加工难度低、装配便捷的特点，可作为管材输送工装、管道安装辅助装置的结构参考，建模过程中对各零件的尺寸比例做了合理把控，确保整体结构的比例协调，符合机械设计的常规尺寸逻辑。
