环形回转曲面甜甜圈结构造型设计

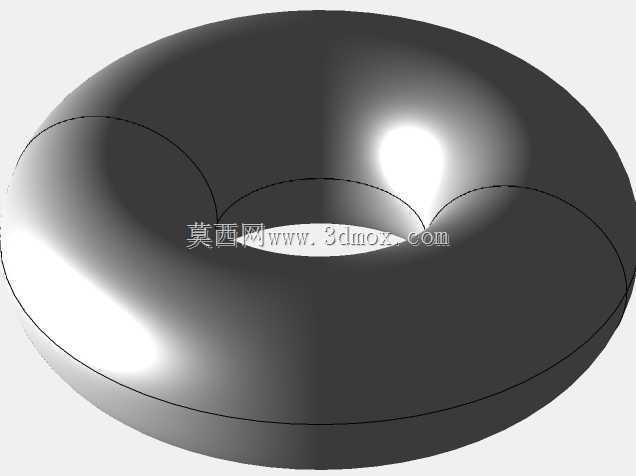

　　在做曲面类基础结构练习时，很多刚接触三维建模的工程师会先从规则回转体入手，而甜甜圈这类标准环面结构，刚好能把扫掠、回转、曲面连续性这几个核心知识点串起来。它本质是一个圆形截面沿着同平面内的闭合圆形轨迹做整周扫掠形成的闭环曲面实体，没有额外的凸起、开孔或者装配特征，整个外表面是连续光滑的G2连续曲面，不存在尖锐棱边，这种几何特性让它在很多需要顺滑过渡、无应力集中的场景里有实际参考价值。

　　先从实际应用场景来说，这类闭环环形曲面的几何逻辑，在工业里并不只是用来做造型演示。比如电力变压器配套的密封垫圈里，大截面的环形橡胶缓冲圈，截面形状接近正圆、整体呈闭环环形，工作时套在变压器油箱的法兰密封面外侧，受压之后环形曲面均匀变形，填补法兰结合面的微观间隙，阻断绝缘油的渗漏路径。还有高压线缆穿过柜体面板时的护线套，环形的圆滑曲面不会割伤线缆外层的绝缘护套，线缆穿入之后整个环面和线缆外皮柔性接触，即使线缆有小角度的拉扯偏移，光滑的环面也不会产生局部剪切应力，避免绝缘层破损。在物料输送的缓冲托辊端部，也会用到类似环面的过渡结构，输送带经过端部改向时，圆滑的环形曲面可以分散输送带的弯折应力，避免长期运行出现局部开裂。

　　从结构功能特性上看，这个环体最核心的特点是全对称几何属性：不管是绕中心主轴做任意角度旋转，还是沿着过环心的任意对称面做剖切，得到的截面形态完全一致。这种全对称特性让它在承受周向均布载荷的时候，应力分布非常均匀，不会出现某一个位置应力突变的情况。比如作为缓冲限位环使用时，外部轴向压力作用在环体的任意周向位置，变形量都会保持一致，不会出现偏载导致的局部压溃。和带棱角的方形限位环相比，光滑环面没有应力集中的尖角位置，在反复受载的工况下疲劳寿命会明显更长。另外整个实体是等截面闭环结构，截面的曲率全程保持恒定，曲面的高斯曲率分布规律，做有限元分析的时候网格划分可以采用均匀的六面体单元，计算收敛性很好，很适合作为曲面建模、力学仿真的基础验证案例。

　　设计思路上，搭建这个模型的时候不需要复杂的特征堆叠，核心是先确定两个核心尺寸参数：一个是环形轨迹的中心回转半径，也就是环体中心轴线到整个甜甜圈中心原点的距离，另一个是圆形截面自身的半径。建模时先在过回转主轴的基准平面上绘制出截面圆，截面圆的圆心距离回转主轴的距离就是轨迹半径，要保证截面圆的内侧边缘不会和回转主轴相交，也就是轨迹半径必须大于截面半径，否则扫掠之后环体中间的通孔会消失，变成实心的类球体结构。确定好两个草图尺寸之后，既可以用回转命令，让截面圆绕主轴整周旋转360度直接生成实体，也可以用扫掠命令，把圆形截面作为轮廓、闭合圆作为路径生成实体，两种方法得到的几何形态完全一致。建模过程中要注意曲面的连续性校验，完成实体之后可以做曲率分析，检查整个环面的曲率过渡是否顺滑，没有因为草图约束错误导致的局部曲面褶皱。

　　关于外形尺寸和安装边界，这类环形结构在实际选型套用的时候，首先要明确三个边界尺寸：第一个是环体的最大外轮廓直径，等于2倍的轨迹半径加上2倍的截面半径，这个尺寸决定了安装时外部需要预留的最大空间，比如要嵌入法兰的密封槽内，密封槽的外径必须略大于环体的最大外径，保证环体受压时有延展的空间；第二个是环体中间通孔的最小直径，等于2倍的轨迹半径减去2倍的截面半径，这个尺寸决定了可以穿过环体的杆件、线缆的最大直径，穿装部件的外径必须小于这个通孔直径，同时预留合适的间隙避免装配干涉；第三个是环体自身的轴向总厚度，等于2倍的截面半径，这个尺寸对应密封槽的开槽深度，槽深通常要比环体截面直径小15%到30%，这样压紧法兰之后环体有足够的压缩量实现密封，又不会因为压缩量过大导致永久塑性变形。如果是作为缓冲限位件使用，环体的轴向安装空间要略大于环体的自由厚度，保证限位接触时环体可以通过自身变形吸收冲击能量，不会被刚性挤压失效。另外在装配对接的时候，因为环体是全对称结构，不需要额外做防呆定位特征，任意角度放置都可以正常实现功能，装配容错率很高，哪怕安装时有小角度的偏转，也不会影响密封或者缓冲的效果。日常做设计的时候，把这个基础环面的建模逻辑吃透，后续遇到复杂的环形密封件、曲面护罩、回转类流线型零件，都可以基于这个扫掠回转的思路延伸调整，比如把圆形截面改成椭圆、异形截面，或者把圆形轨迹改成带弯折的闭环路径，就能衍生出各种适配不同工况的环形结构零件。
