奔驰三叉星环形车标外观结构设计

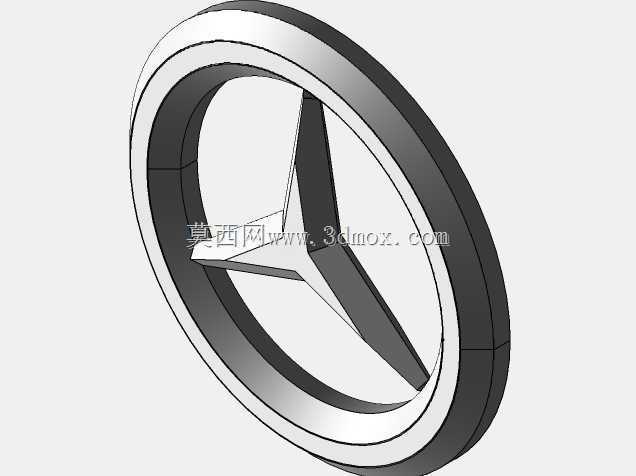

　　这款三叉星环形标识的结构设计，首先要匹配乘用车前脸格栅、尾门、轮毂中心盖等多场景的安装适配需求，不同安装位的固定逻辑存在明显差异：前脸安装位需要预留卡扣定位槽与背胶粘贴的双重固定结构，尾门安装位要适配钣金曲面的弧度做贴合面的随形设计，轮毂中心盖位置则需要设计环形卡脚与轮毂中心的定位凸台过盈配合，避免车辆行驶过程中出现松动脱落的问题。从结构设计逻辑来看，整体采用外环包裹三叉星辐条的一体化构型，外环的截面做了渐变圆弧处理，边缘做R0.8的圆角过渡，既避免锐边造成的装配划伤，也能在不同光照角度下形成均匀的反光层次，匹配品牌视觉识别的质感要求。三叉星的三个辐条采用等120度均分的布局，辐条从中心交汇点向外环内侧平滑过渡，

　　辐条的厚度从中心到外环做渐变减薄处理，中心交汇位置厚度最大，保证整体结构的刚性，避免装配按压时出现辐条断裂的问题，靠近外环的位置厚度收窄，和外环衔接处做顺滑的圆角过渡，减少应力集中的风险。设计过程中需要重点考虑标识的安装边界尺寸，常规乘用车前脸使用的标识外径控制在75mm到90mm区间，厚度控制在8mm到12mm区间，背面的安装定位柱高度要匹配格栅安装面的间隙，预留2mm的压缩量给双面胶层，保证粘贴后标识和安装面完全贴合，不会出现边缘翘起的问题。尾门使用的标识外径通常在65mm到80mm区间，背面要根据尾门钣金的冲压弧度做随形的贴合面，贴合面的弧度偏差控制在0.2mm以内，避免粘贴后出现局部缝隙积灰进水的问题。

　　轮毂中心盖使用的标识外径更小，通常在55mm到65mm区间，背面的环形卡脚尺寸要匹配不同轮毂厂商的中心孔定位槽尺寸，卡脚的倒扣量控制在0.5mm，既保证安装时的卡入力度适中，也方便后期维修更换时拆卸不会损坏卡脚。从实际使用场景的性能要求来看，标识的外露面需要考虑耐候性设计，结构上要避免出现积水的凹槽，所有外露的拼接缝隙都要做密封处理，防止车辆清洗、雨天行驶时水分进入标识内部造成镀层起泡脱落的问题。三叉星辐条和外环的衔接位置是结构强度的薄弱点，设计时在衔接处的背面做了加强筋结构，加强筋的厚度控制在1.2mm，不会在正面形成缩痕影响外观，同时能提升衔接位置的抗冲击性能，避免车辆行驶中被飞石击打出现辐条断裂的情况。

　　不同配置车型的标识还会预留发光版本的安装空间，在环形外环和三叉星辐条的内部预留导光条的安装槽，中心位置预留LED光源的安装位，背面预留走线孔和线束固定卡扣的位置，保证发光版本和非发光版本的安装接口完全通用，减少整车装配的零件种类，提升产线装配效率。在建模过程中，所有曲面都做了G2连续处理，保证外观面的曲率顺滑，不会出现反光断层的问题，所有的安装定位特征都和整车安装点的数模做了干涉检查，确保装配过程中不会出现和周边零件的干涉问题，标识的边缘和周边格栅、钣金零件的间隙控制在1mm均匀一致，满足整车外观DTS的匹配要求。
