工业除鳞喷嘴内部结构三维设计

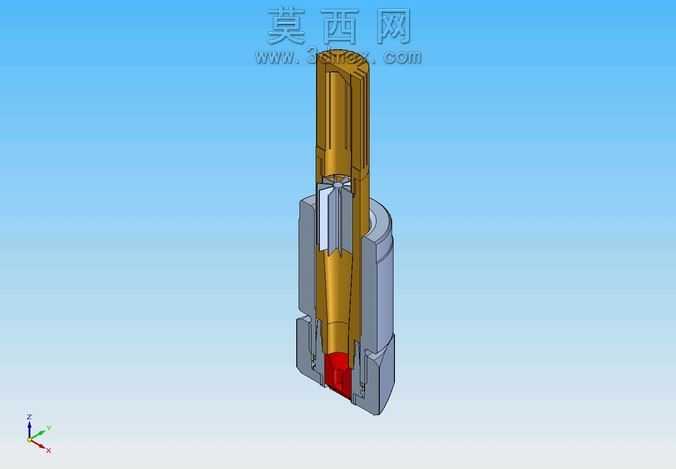

本作品为工业除鳞喷嘴的三维结构设计模型，采用主流三维机械设计软件完成全参数化建模，完整还原了喷嘴的内外装配结构与各部件的配合关系。建模过程中优先采用自顶向下的设计思路，先确定喷嘴整体的通径、总长、安装接口尺寸等核心参数，再依次拆分出外壳体、内流道芯体、导流组件、出口整流段等独立零件，各零件间通过同轴配合、端面限位、卡扣定位等装配约束完成总装，确保模型可直接用于后续的工程出图、结构校核与流体仿真分析。模型在细节处理上还原了真实产品的结构特征：外壳体采用硬质合金材质的外观渲染效果，表面做了防锈钝化的金属质感处理，预留了标准的外螺纹安装接口，侧壁设计了拆装用的卡位槽结构；内部的导流芯体采用黄铜材质渲染，表面做了抛光处理以降低流体阻力，芯体上设计了多道旋流导流槽，可让进入喷嘴的高压流体形成旋流效果，提升出口射流的集束性与打击力；出口段设计了硬质合金镶件，采用红色耐磨材质渲染，对应实际产品中承受高速流体冲蚀的耐磨部位，镶件与外壳体采用过盈配合的结构设计，保证连接可靠性。模型同时做了半剖视的展示处理，可清晰观察到内部流道的收缩-扩张结构、各部件的装配间隙、密封位置的设计细节，所有倒角、退刀槽、工艺圆角等加工特征均完整保留，没有做过度的简化处理，既可以用于工业清洗、热轧除鳞等场景的方案展示，也可作为同类喷嘴产品设计开发的参考原型，帮助设计人员快速理解高压除鳞喷嘴的工作原理与结构设计要点，缩短同类产品的开发周期。
