电力变压器用L型带衬套轴支撑结构件

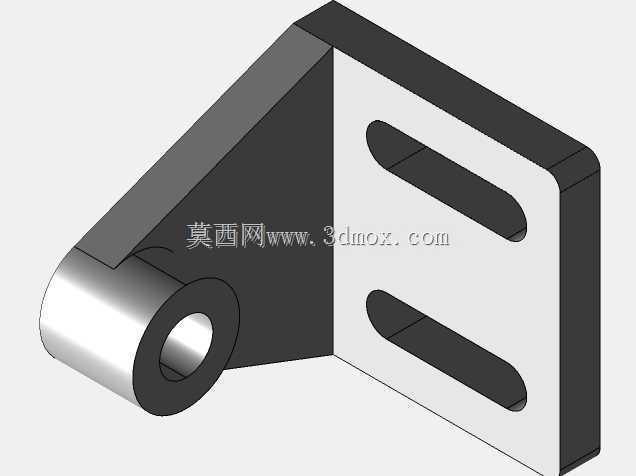

　　在电力输配系统的变压器设备内部，这类轴支撑属于核心的铰接定位类结构件，主要承担可动调节组件的转轴承载与位置限定作用，常见于变压器有载分接开关的传动连杆、绕组压紧机构的调节轴端、冷却系统风门挡板的铰接点位，是保障变压器内部运动部件动作顺畅、无径向窜动的关键支撑单元。从结构设计逻辑来看，该支撑采用L型折弯式主体构型，一侧为带轴套的承力端，另一侧为带双长圆孔的安装固定端，这种构型的选择完全匹配变压器内部紧凑的安装空间：带轴套的承力端采用卷制衬套结构，衬套内径与适配转轴采用H7/f6间隙配合，既保证转轴转动时的同轴度，又预留了热胀冷缩的活动余量，避免变压器运行时内部温度升高导致的转轴卡滞；衬套与L型立板之间设置三角加强筋结构，

　　筋板厚度与主体板厚保持一致，在不额外增加整体重量的前提下，将承力端的径向载荷均匀分散到立板整体，避免长期受交变载荷出现焊缝开裂或者板材变形的问题。安装端的双长圆孔设计是该结构的核心实用点，两个长圆孔沿安装平面的竖直方向平行排布，长圆孔的长度方向预留了3-5mm的调节余量，现场装配时可以根据转轴的实际安装位置微调支撑件的固定位置，补偿变压器内部框架焊接、钣金加工带来的尺寸累积误差，不需要额外配钻安装孔，大幅提升现场装配效率；长圆孔的边缘做了0.5mm的倒角处理，避免螺栓紧固时应力集中导致的板材开裂，同时适配M6或者M8的内六角圆柱头螺栓安装，螺栓头沉放区域预留了足够的扳手操作空间，不需要特殊工装即可完成紧固作业。从安装边界尺寸来看，

　　该支撑件的整体安装面宽度控制在80mm以内，轴向总长度不超过100mm，衬套的轴向突出长度为25mm，完全适配变压器内部10kV级中小型电力变压器的柜体内部安装间隙，不会与周边的绕组引线、绝缘隔板产生干涉；主体板材选用3mm厚的Q235冷轧钢板，表面做镀锌钝化处理，满足变压器内部防氧化、防凝露的使用要求，衬套部分采用锡青铜材质卷制，自润滑性能优异，不需要额外加注润滑脂即可满足变压器30年使用寿命内的转动需求，避免润滑脂挥发污染变压器内部绝缘油。在实际工况下，该支撑件承受的载荷主要来自转轴的径向压力，单组支撑的额定径向承载能力不低于500N，完全覆盖分接开关传动、风门挡板转动这类轻载铰接场景的载荷需求；

　　设计时特意将承力端的轴套中心与安装面的距离控制在40mm，这个尺寸经过反复校核，既保证转轴转动时不会与安装面产生摩擦，又尽可能缩短力臂长度，降低支撑件承受的弯矩，提升整体结构的抗疲劳性能。不同于通用的标准轴承座，该轴支撑没有采用封闭式的轴承安装结构，而是采用开口式卷制衬套，一方面降低了零件的加工成本，不需要高精度的镗孔工序，仅通过钣金折弯、卷圆、焊接即可完成加工，加工精度容易控制，批量生产时的良率可以稳定在99%以上；另一方面开放式的衬套结构在装配时可以直接从侧方卡入转轴，不需要将转轴整体穿入支撑孔，大幅提升变压器整机装配时的操作便利性，尤其是在内部走线复杂、操作空间狭窄的变压器柜体内部，这种侧装式的支撑结构比传统穿轴式支座的装配效率提升40%以上。结构的折弯圆角选取R2mm，既避免折弯时板材出现开裂，又不会因为圆角过大导致安装面与固定框架之间出现贴合间隙，安装面的平面度控制在0.1mm以内，保证螺栓紧固后支撑件不会出现倾斜，保障转轴的同轴度要求；三角加强筋与立板、安装板之间采用连续角焊缝连接，焊缝高度为3mm，焊接后做去应力退火处理，避免长期使用过程中焊接应力释放导致支撑件变形，影响转轴的转动精度。
