农用栏板式牵引运输拖车结构设计

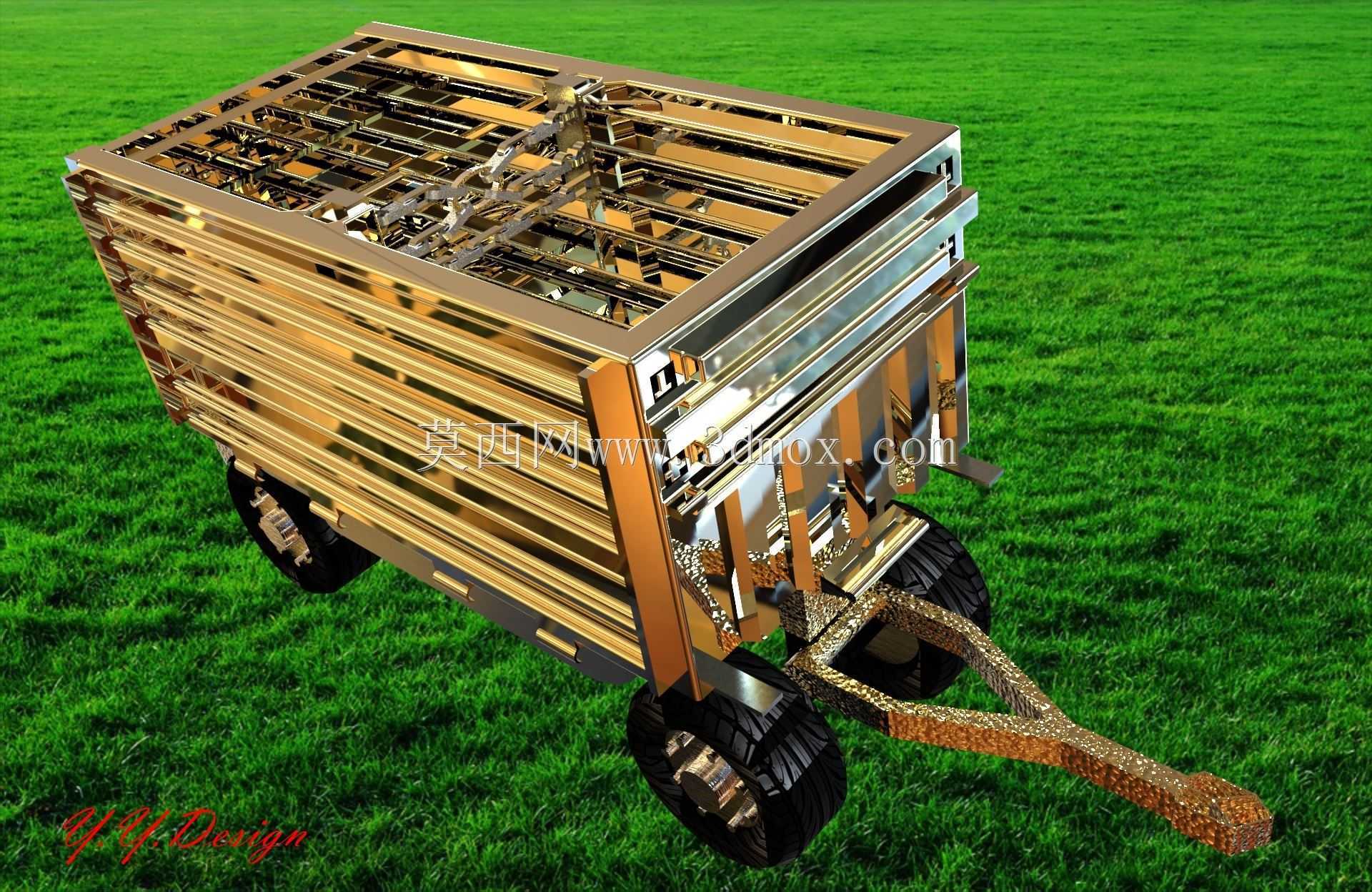

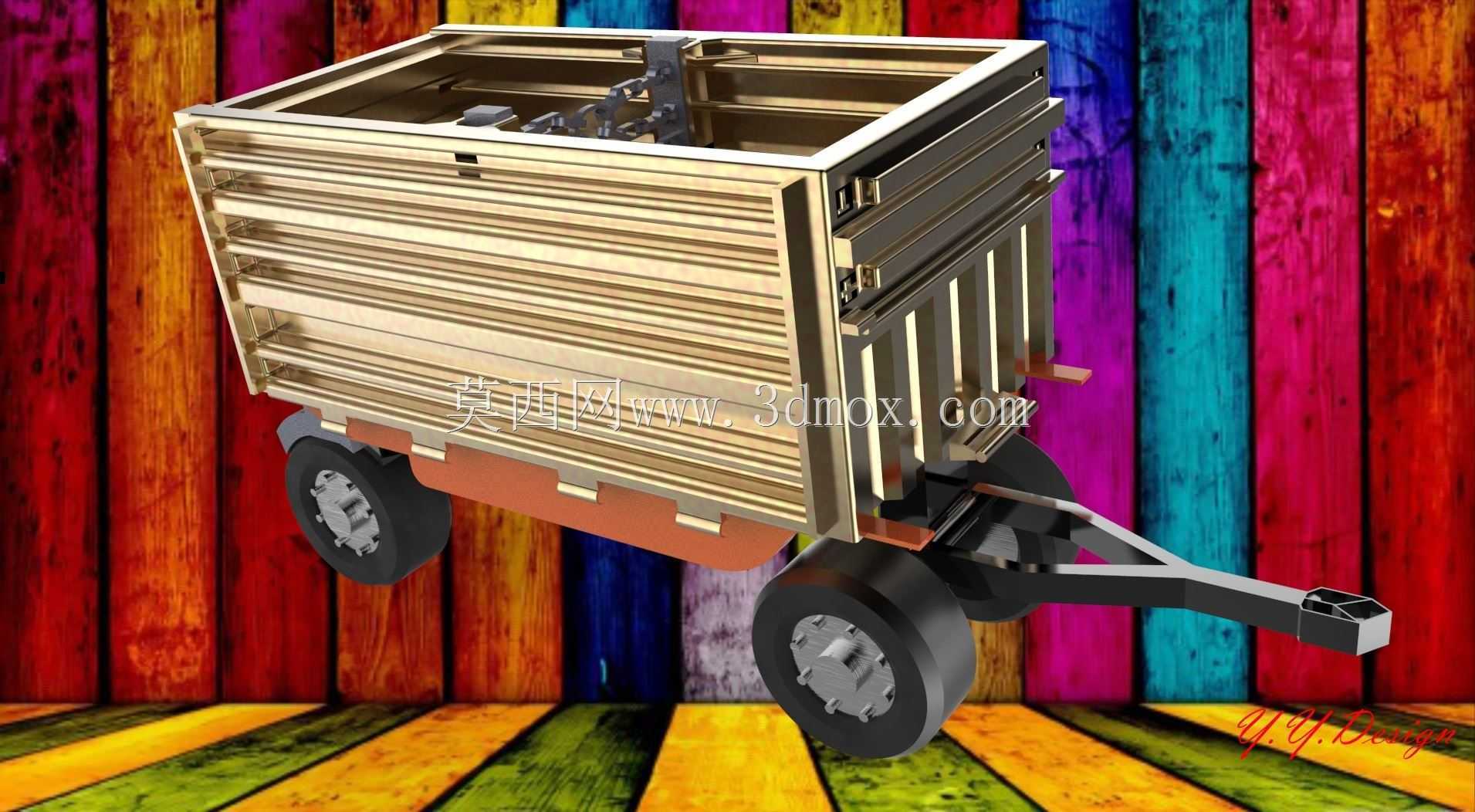

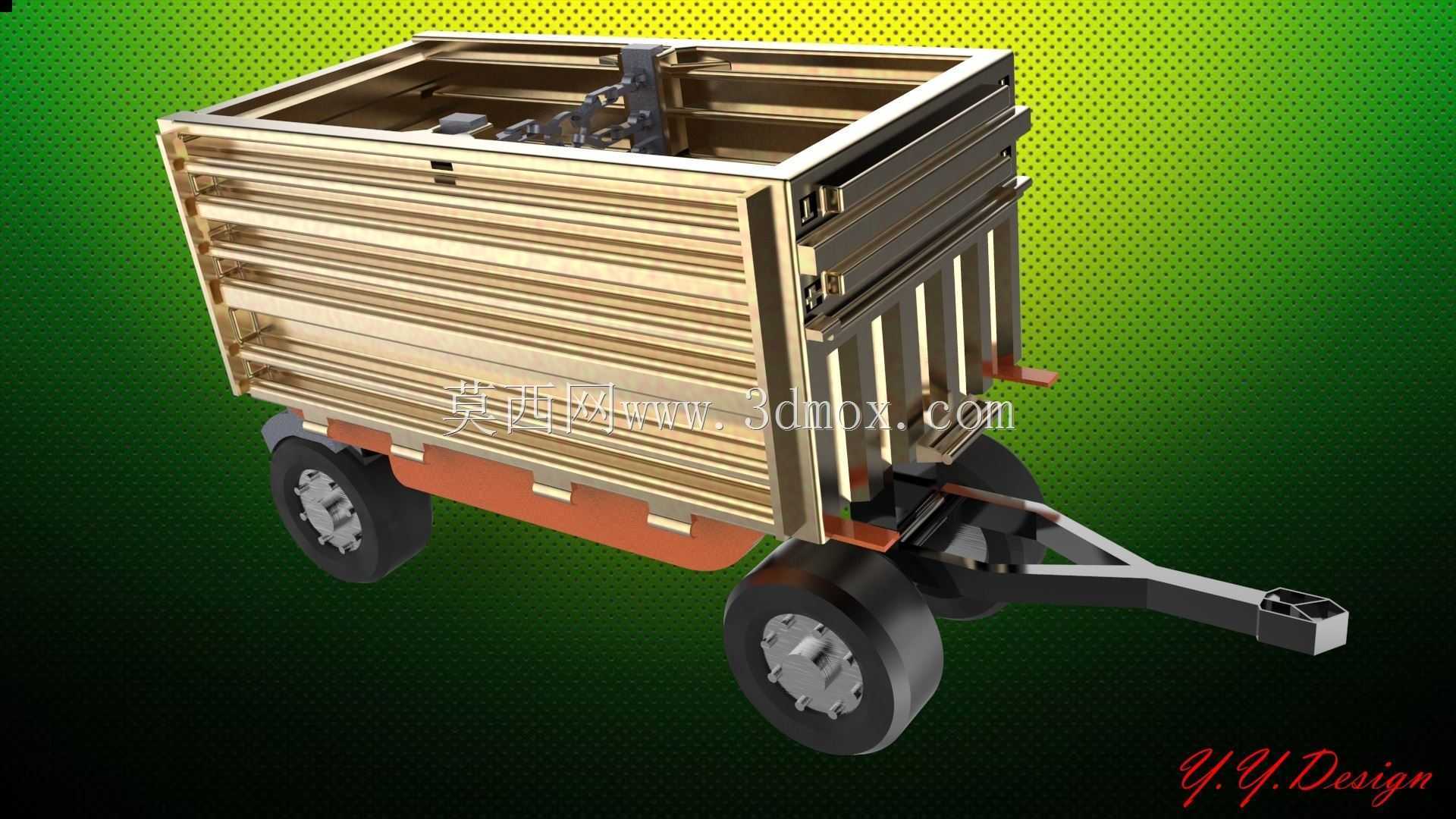

　　这款栏板式牵引拖车主要适配农用轮式拖拉机的后牵引接口，在丘陵、平原地带的零散农资转运、农牧场物料搬运场景中使用频率极高，可装载袋装化肥、粮食作物、秸秆饲料、小型农机具等多种散料或整装货物，相比人力转运效率提升4倍以上，也可在小型工地、厂区内部承担短距离的砂石、工装配件转运任务，适配非硬化路面的通行需求。

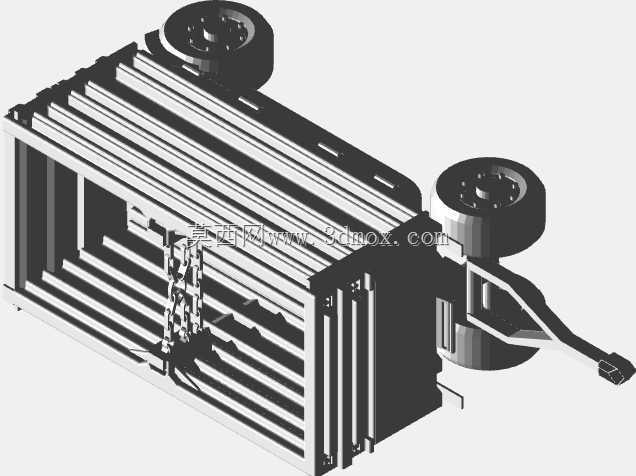

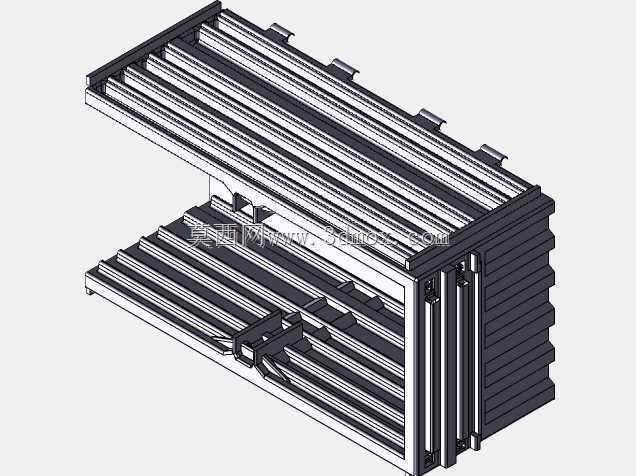

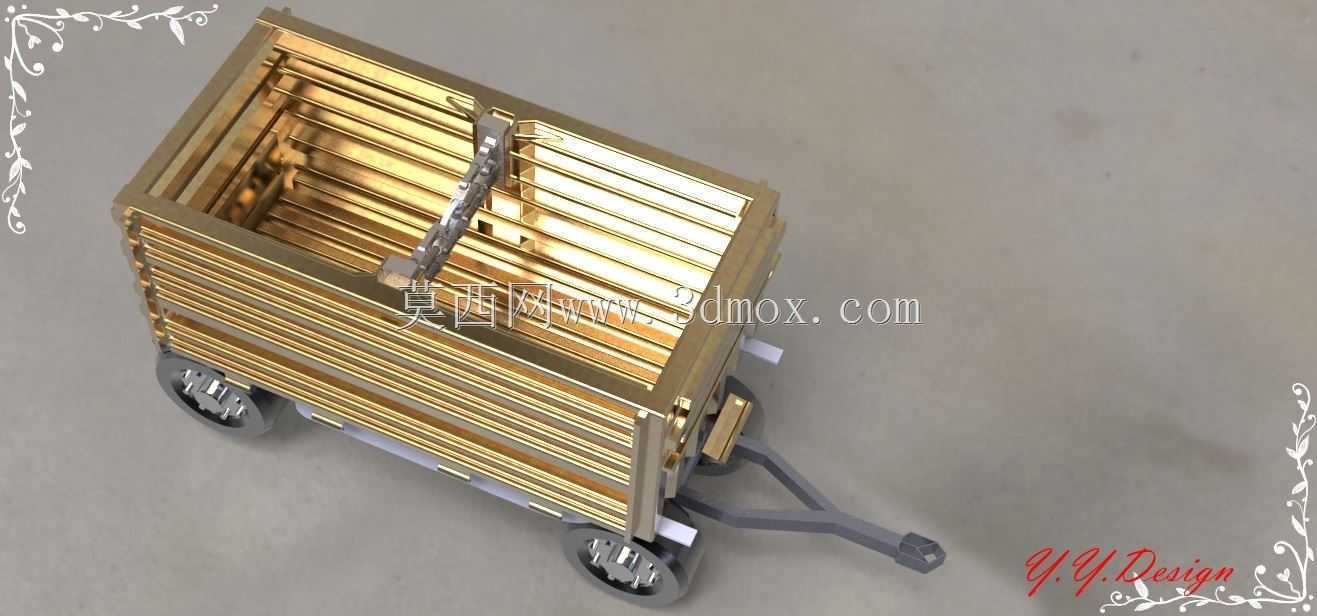

　　从结构设计逻辑来看，整车采用框架式承载结构，货厢部分的侧栏板采用等间距横向肋条搭配纵向支撑梁的排布方式，肋条采用冷弯型钢材质，在保证栏板整体抗冲击能力的前提下，尽可能降低厢体自重，避免无效载荷消耗牵引动力；栏板与底架的连接采用可拆卸式铰链结构，可根据装载需求单侧或多侧向下翻折，方便大件货物的装卸作业，也可在运输超长物料时拆除对应侧栏板，拓展装载边界。

　　行走部分采用双轴四轮配置，轮胎选用大花纹农用越野轮胎，胎面深度较深，在泥泞、松软耕地路面行驶时可提供足够抓地力，避免陷车风险；轮组与底架之间采用钢板弹簧减震结构，可缓冲非铺装路面行驶时的颠簸冲击，减少货厢内货物的磕碰损伤，同时降低车架焊缝处的交变应力集中，提升整车结构疲劳寿命。牵引臂采用变截面箱型梁结构，与车架主纵梁采用焊接加三角加强筋的连接方式，牵引端设置标准尺寸的牵引销孔，可匹配多数农用拖拉机的后牵引挂钩尺寸，牵引臂的长度经过校核，保证拖车在拖拉机转向至最大角度时，不会与拖拉机后轮发生干涉，最小转弯半径可适配乡村狭窄道路的转向需求。

　　货厢内部尺寸按照常规农用装载需求设定，栏板高度可覆盖多数袋装农资的堆叠高度，避免运输过程中货物洒落；整车宽度控制在常规乡村道路通行限界以内，可顺利通过农村常见的3米宽硬化路及机耕道；牵引臂离地高度经过匹配设计，挂接后货厢处于水平状态，不会出现前高后低或前低后高的偏载情况，保证行驶过程中轴荷分配均匀，避免单轮载荷过大导致的轮胎异常磨损或陷车风险。

　　在细节设计上，货厢底板采用花纹钢板铺设，表面的防滑纹路可增大与货物的摩擦力，减少运输过程中货物的滑移；轮拱位置在货厢底部做了凸起避让结构，既不会占用货厢内部的有效装载空间，也能避免轮胎在颠簸跳动时与货厢底板发生剐蹭；车架主纵梁采用槽钢对焊结构，横梁采用等间距排布，承载点位置额外加焊加强垫板，可承受满载时的集中载荷冲击，即使装载密度较大的砂石、金属配件也不会出现车架变形问题。

　　这款拖车的设计充分考虑了农用场景的使用痛点，结构简单可靠，维护成本低，没有复杂的电控或液压结构，普通农户即可完成日常的保养与故障排查，所有连接销轴都设置了润滑注油点，可定期加注润滑脂减少铰接部位的磨损，延长部件使用寿命；同时整车的零部件通用性较强，轮胎、钢板弹簧、牵引销等易损件都可直接采购通用农用配件替换，无需定制特殊规格部件，降低了后期的使用维护成本。在实际使用中，可根据牵引动力的大小调整装载量，适配不同马力段的轮式拖拉机，也可根据使用需求选装加高栏板、防雨篷布架等附加结构，拓展使用场景。
