手轮式内螺纹截止阀三维结构设计

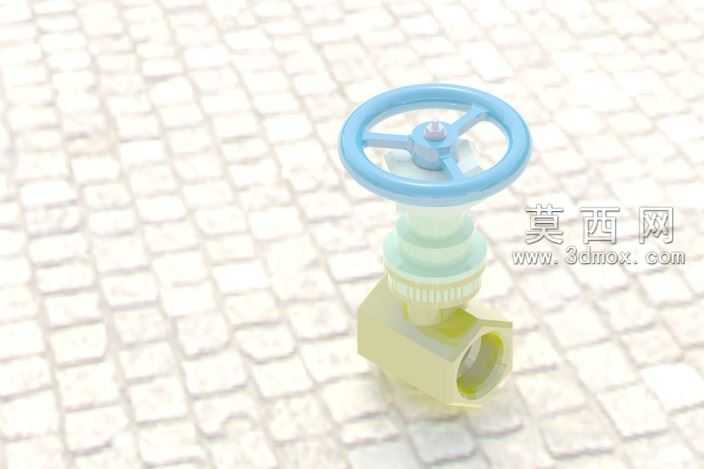

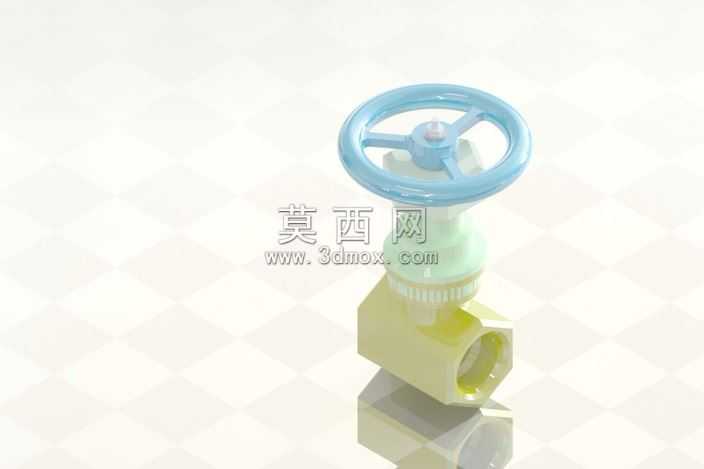

本作品为手轮驱动的内螺纹连接截止阀三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成单个零件的特征建模，再按照实际装配约束关系完成整体装配，确保各部件的配合间隙、运动行程符合工业阀门的实际设计规范。模型构建过程中，首先完成阀体主体的建模：阀体采用黄铜材质的视觉表现，通过拉伸、旋转、切除等基础特征构建出内螺纹流道、阀腔、顶部连接端的基础结构，对阀体的铸造圆角、流道过渡曲面做了平滑处理，还原了黄铜锻压阀体的真实质感，材质渲染阶段调整了金属粗糙度、反射率参数，让阀体呈现出哑光暖金的金属视觉效果。其次完成阀杆与密封组件的建模：阀杆采用阶梯轴结构，与手轮的连接部位做了扁位特征设计，确保扭矩传递的可靠性；密封填料部位设计了多层填料压盖结构，还原了截止阀的动密封结构，该部分材质采用半透明的工程塑料质感，渲染时调整了次表面散射参数，模拟聚四氟乙烯密封件的半通透视觉效果。手轮部分采用轮辐式结构设计，三个轮辐均匀分布在轮缘与轮毂之间，轮毂顶部设计了指示开关方向的标识凸台，手轮材质采用浅蓝色酚醛塑料质感，渲染时调整了材质的漫反射参数，还原工业塑料手轮的哑光防滑表面特征。模型的运动逻辑完全符合真实截止阀的工作原理：旋转顶部手轮时，阀杆会沿轴向做直线升降运动，通过改变阀瓣与阀座之间的通流截面积，实现管路内流体流量的调节甚至完全截断，可直观展示通过旋转手轮增减管路流量的工作过程。建模过程中对所有配合面做了干涉检查，确保手轮旋转、阀杆升降过程中不存在部件干涉，各零件的尺寸比例符合民用低压管路截止阀的通用尺寸规范，既可以作为阀门结构原理的教学演示素材，也可以作为管路系统三维布局的通用元器件模型使用。
