农用悬挂式多铧耕地犁结构设计

　　这款多铧犁主要适配中等马力轮式拖拉机的后悬挂系统，用于旱田熟地的耕翻作业，可将表层作物残茬、杂草翻埋至耕层底部，同时松动下层板结土壤，为后续播种、整地作业构建适宜的种床结构。从作业场景来看，该机型适配平原、缓坡区域的大田块耕作，单行程可完成三幅犁沟的翻垡作业，作业幅宽匹配50-80马力段拖拉机的动力输出区间，不会出现动力冗余或负载超限的问题。

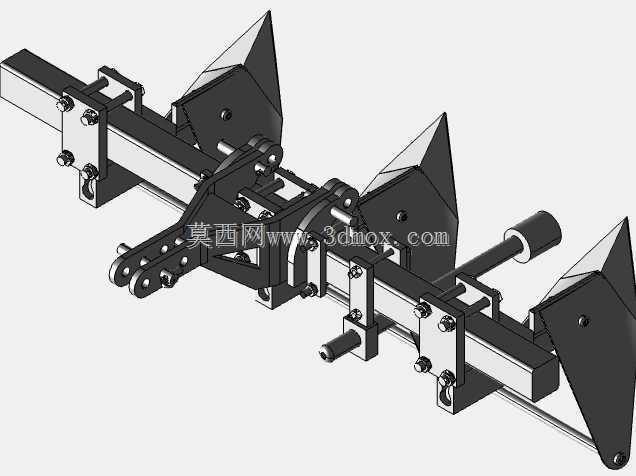

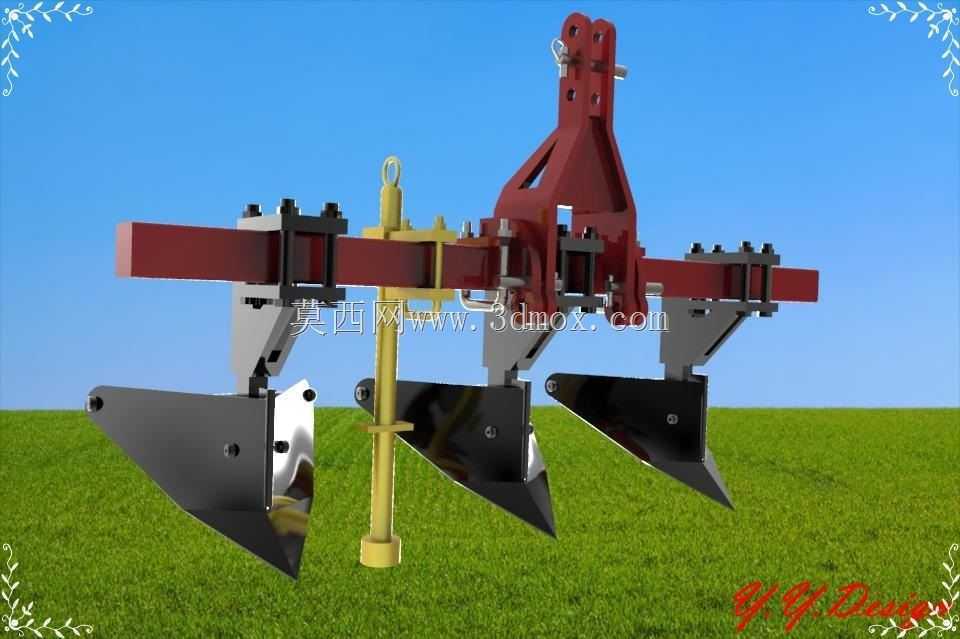

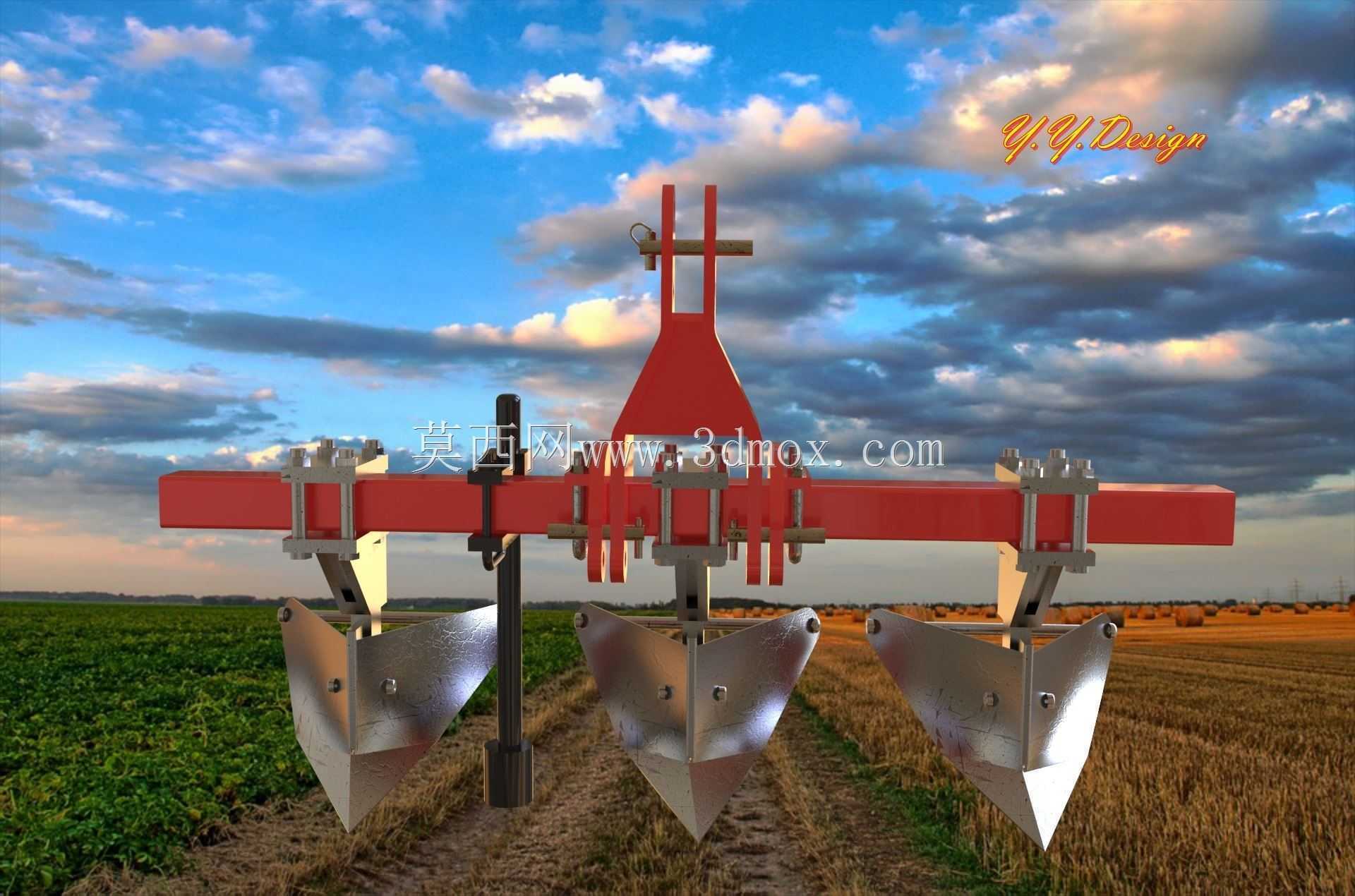

　　从结构设计逻辑来看，整体采用主梁承载式布局，主横梁选用矩形截面型钢，所有工作部件均通过U型螺栓与主梁连接，可根据作业需求调整铧片间距，适配不同耕深、不同土壤质地的作业要求。前端悬挂架严格匹配拖拉机后三点悬挂的安装尺寸，上拉杆连接点、两个下拉杆铰接点的位置公差控制在2mm以内，保证挂接后整机的作业平衡，避免耕作时出现偏牵引、犁架歪斜的问题。每个犁柱与主梁的连接位置都设置了安全剪切销，当耕作过程中遇到石块、树根等硬质障碍物时，剪切销会优先断裂，避免犁铧、犁柱出现变形断裂，降低田间作业的故障维修成本。

　　犁体曲面采用熟地型铧式犁曲面参数，犁铧切入土壤的角度设置为25度，既可以保证入土性能，减少入土行程，又能避免作业时出现过于严重的土壤推挤问题。犁壁的曲面导曲线经过优化，土垡沿犁壁上升翻转过程中不会出现堵塞，翻垡覆盖率稳定在95%以上，可将地表的残茬、杂草完全覆盖至耕层下方，减少后续田间病虫草害的发生概率。每个犁铧的刃口都做了加厚处理，常规壤土作业条件下，刃口磨损周期可覆盖300亩以上的作业面积，减少田间更换配件的频次。

　　主梁后侧配套设置了限深轮组件，限深轮的高度调节范围覆盖15cm-35cm的常用耕深区间，调节机构采用丝杆锁紧结构，作业过程中不会因为振动出现耕深变化，保证整个作业幅宽内的耕深一致性，避免出现局部耕深过浅达不到农艺要求、局部耕深过深增加拖拉机动力负载的问题。整机的横向重心经过配平计算，悬挂后拖拉机的前后轴荷分配处于合理区间，不会出现前轮附着力不足导致的转向失灵问题，道路转移时的通过性也符合乡村道路的通行要求。

　　从安装边界来看，整机挂接状态下的纵向长度不超过1.8m，道路运输时的最大宽度控制在2.2m以内，符合农机道路通行的尺寸要求，不需要额外拆解即可完成地块之间的转移。所有铰接位置都设置了润滑注油点，日常保养时可直接完成黄油加注，不需要拆解结构件，降低日常维护的工作量。每个犁铧的安装位置都设置了定位卡槽，更换磨损犁铧时不需要反复调整位置，对准卡槽锁紧螺栓即可保证作业参数一致，减少配件更换的调试时间。

　　在实际作业过程中，该机型的作业速度可维持在每小时5-7公里，纯作业效率可达每小时8-12亩，比传统两铧犁的作业效率提升40%以上，同时燃油消耗率控制在合理区间。针对不同土壤质地的作业需求，可通过调整犁铧的入土角、调整铧片间距来适配，黏重土壤区域可适当减小铧片间距，降低单铧工作负载，沙壤土区域可适当加大铧片间距，提升单行程作业幅宽。整机的结构件全部采用焊接+螺栓连接的组合方式，没有复杂的传动部件，田间作业的故障率极低，即使出现故障，基层农机维修站点即可完成配件更换与维修，不需要返厂处理，适配广大农村地区的农机使用维护条件。
