农牧场牧草搂集收集作业设备结构

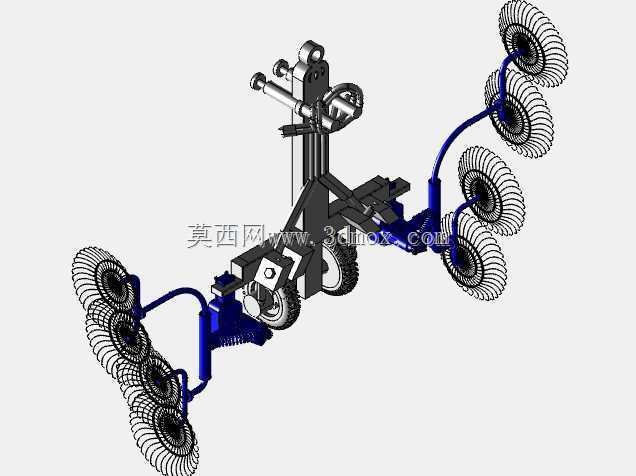

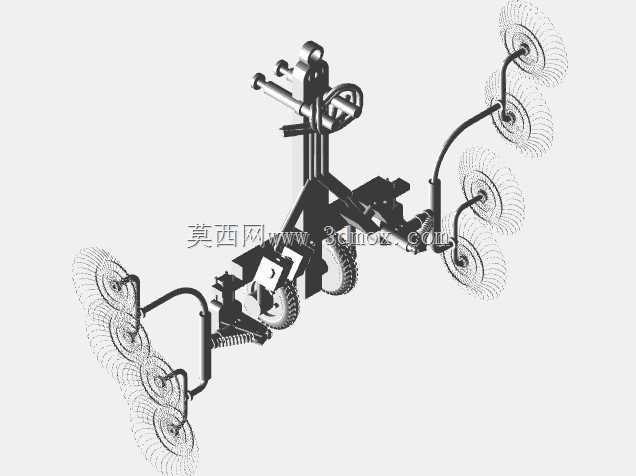

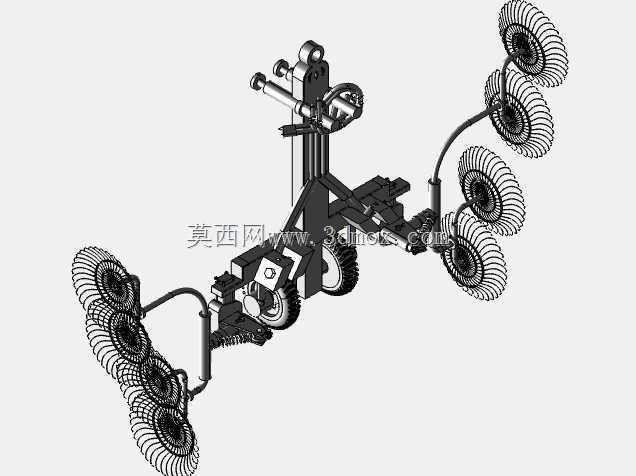

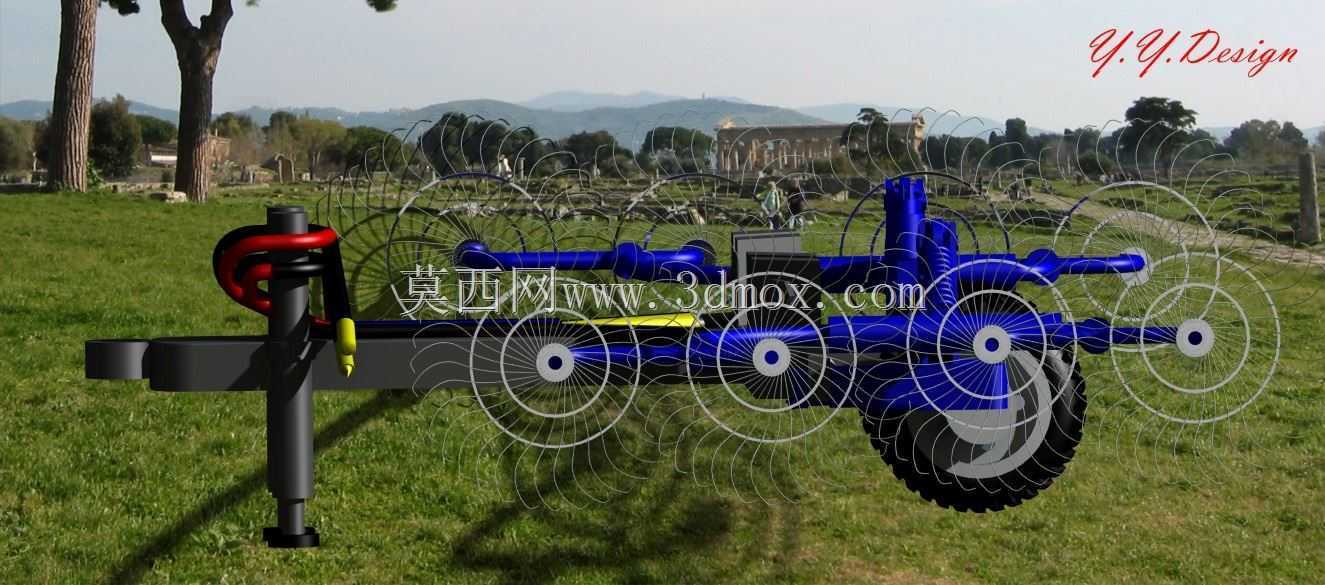

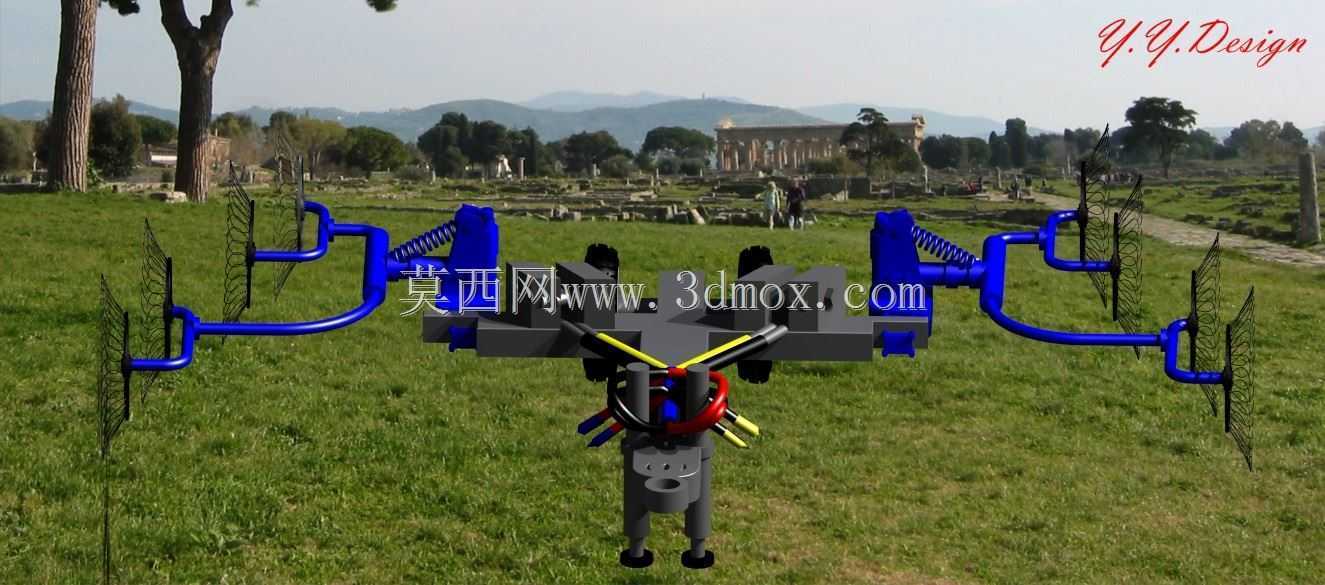

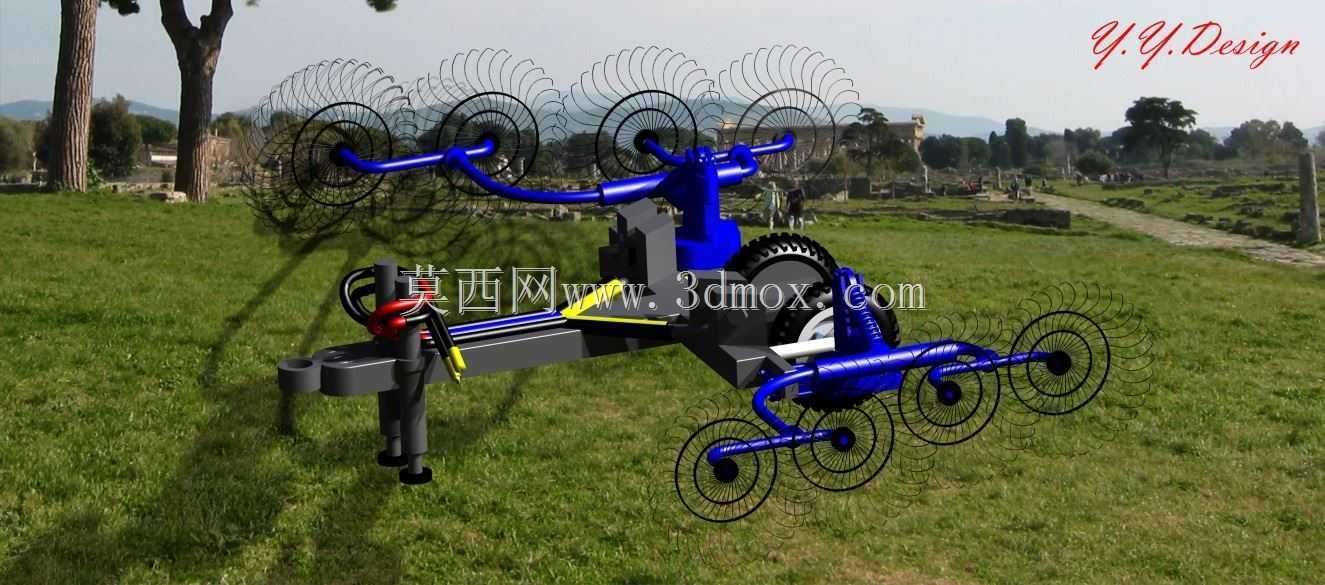

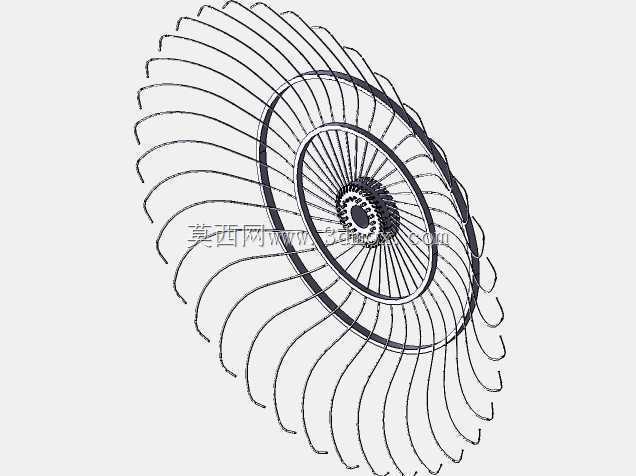

　　这款搂草作业设备主要配套牵引动力用于天然草场、人工种植牧草地的牧草收获前置工序，也可适配平原、缓坡丘陵区域的秸秆归集作业场景，解决散铺牧草、作物秸秆人工归集效率低、作业强度大的实际生产痛点。从结构设计逻辑来看，整机采用牵引式挂接架构，挂接端设置多组可调式连接销轴位，可适配不同功率段牵引动力的后悬挂挂接点，挂接位预留的横向调节量能抵消作业过程中牵引设备行驶偏移带来的作业幅宽偏差，避免出现漏搂、重复搂集的问题。核心搂集执行端采用弹齿盘式结构，弹齿选用高弹性合金钢材弯折成型，单根弹齿的弯曲弧度经过反复作业验证，既能保证贴地作业时弹齿有足够的下压力度兜起铺放在地表的牧草，又能在遇到石块、土埂等田间障碍物时产生弹性形变避让，减少弹齿断裂、

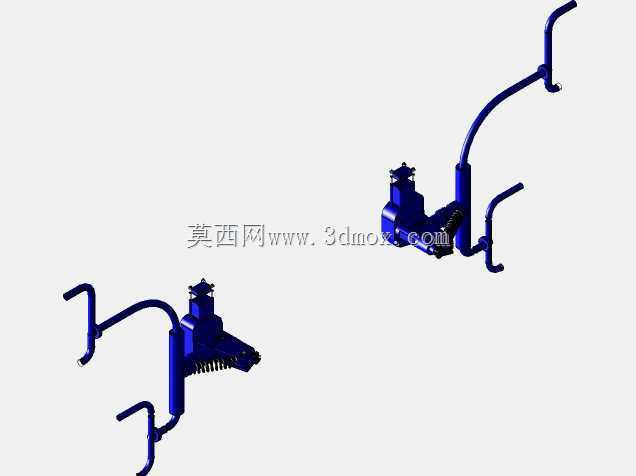

　　结构件变形的故障概率。弹齿盘的安装倾角设置为多档可调结构，作业人员可根据田间牧草的铺放厚度、湿度调整弹齿盘与地面的夹角，当牧草湿度较大、铺层较厚时，适当调大弹齿盘倾角可提升搂集深度，避免牧草从弹齿间隙漏出；当处理干燥、蓬松的牧草时，调小倾角可降低作业阻力，减少弹齿带起的泥土量，提升归集后牧草的洁净度。整机的行走支撑轮采用宽幅低压橡胶轮，轮距设置匹配主流垄距种植的草场作业需求，低压轮胎的接地比压更小，在松软草场地表作业时不会出现较深的轮辙，避免碾压牧草造成损失，同时支撑轮的高度调节结构与弹齿盘的作业高度联动，调整支撑轮高度即可同步改变弹齿的离地间隙，无需单独调整执行端参数，减少田间作业的调试时间。机架主体采用矩形钢管焊接成型，

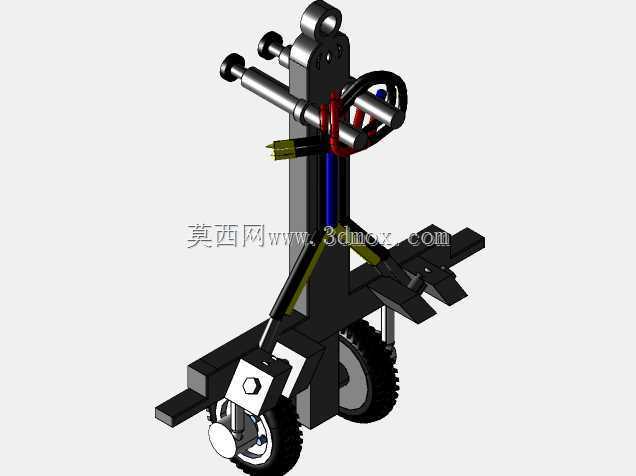

　　关键受力位置加装三角形加强筋板，焊接位置均做去应力处理，避免长时间田间颠簸作业出现焊缝开裂、机架变形的问题。液压管路的排布沿机架内侧走线，管卡固定间距控制在合理范围，既避免管路外露被杂草勾挂、被障碍物磕碰，又预留了足够的管路活动余量，适配弹齿盘角度调整、机架升降时的管路位移需求，不会出现管路拉扯、弯折堵油的问题。从安装边界尺寸来看，整机作业幅宽匹配中小功率牵引设备的常规作业效率，运输状态下的整机宽度符合道路通行的尺寸要求，转场作业时无需额外拆解结构即可通过常规乡村道路、田间便道；整机的重心设置在靠近牵引挂接端的位置，作业过程中不会因为重心靠后出现牵引设备翘头的问题，转场运输时的行驶稳定性也能得到保障。实际作业过程中，

　　弹齿盘转动时会将地表散铺的牧草向设备侧方归集，形成连续规整的草条，为后续的打捆、捡拾作业提供便利，相比传统的横向搂草设备，这种弹齿盘式结构搂集的草条更蓬松，通风性更好，能加快牧草的干燥速度，减少牧草霉变的概率。设备的日常维护点位均设置在易操作的位置，弹齿磨损后可单独更换单根弹齿，无需更换整个弹齿盘，降低后期使用成本；所有转动铰接位置均设置有润滑脂注油嘴，可定期加注润滑脂减少铰接件的磨损，延长整机的使用寿命。
