多色农用拖拉机配套装载货箱结构设计

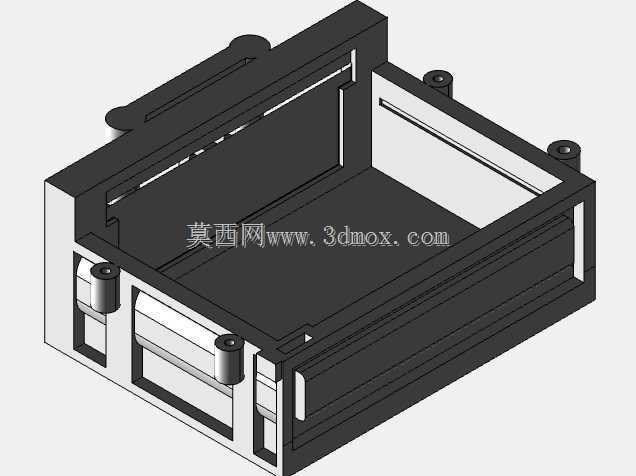

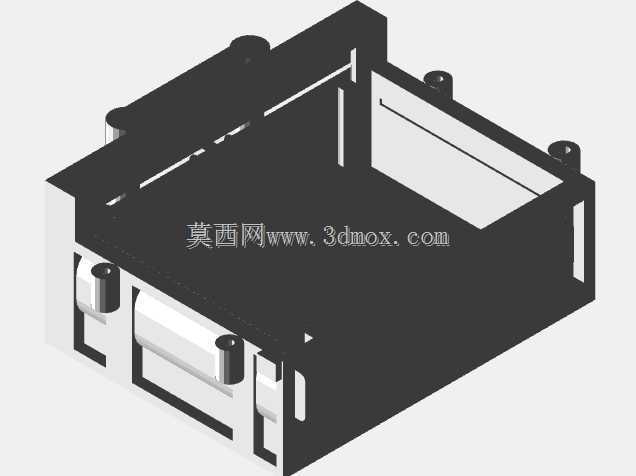

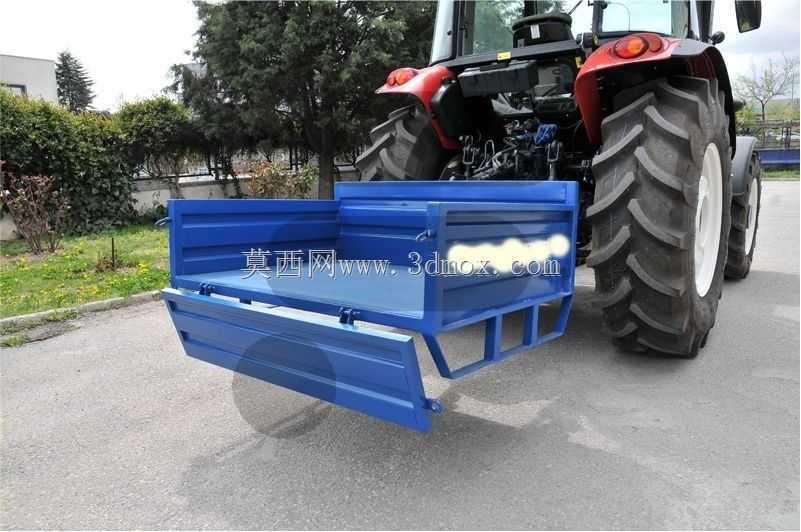

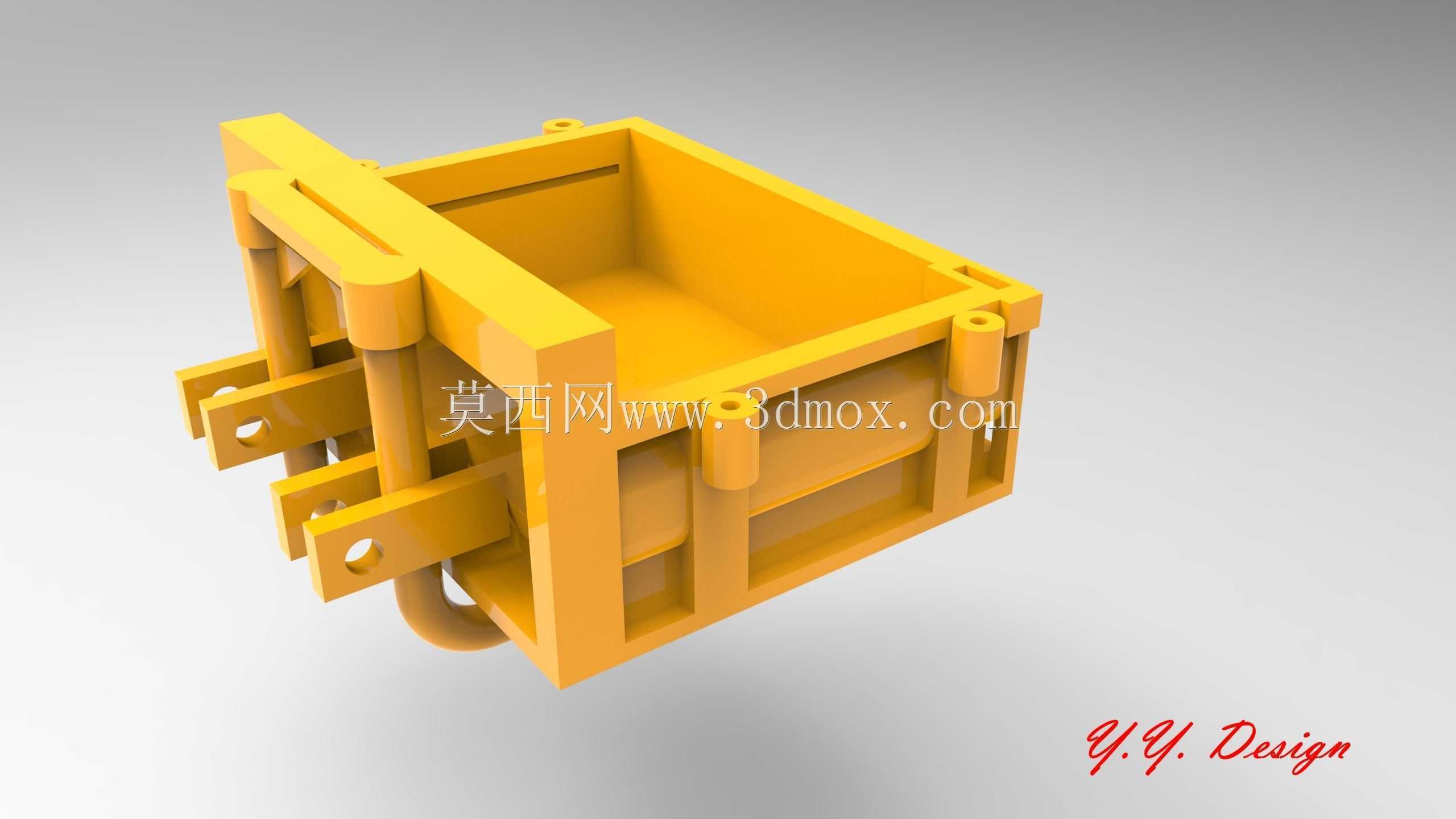

　　这款拖拉机配套装载货箱，主要适配小型农用轮式拖拉机的后悬挂挂载场景，在丘陵地块零散作业、果园农资转运、大棚内短距离物料输送场景下使用频率极高，区别于大型自卸货箱的重载定位，该款货箱更偏向小体量、灵活挂载的使用需求，可完成单批次0.3-0.5立方的农资、农产品、土石方碎料转运，适配地块狭窄、通行宽度受限的作业环境。从结构设计逻辑来看，货箱主体采用框架式承载结构，侧壁与底板均做了加厚的受力筋布局，挂载端直接对接拖拉机后悬挂的三点连接位，连接耳板的孔位同轴度公差控制在0.1mm以内，避免挂载作业时出现旷量晃动，长期颠簸工况下也能减少连接位的应力集中问题。货箱的外形尺寸控制在长820mm、宽620mm、高380mm的边界内，

　　整体外廓不会超出小型拖拉机的车身宽度，在大棚垄沟、果园树行之间通行时不会出现剐蹭，卸载端的翻转铰接点设置在货箱尾部下沿，配合拖拉机后悬挂的液压提升动作，可直接完成倾翻卸料，不需要额外加装独立的卸料驱动结构，降低了整机改装的成本与故障点。货箱的侧壁采用可拆分的插装式设计，当运输长度较长的枝条、管材类物料时，可以拆除单侧或者双侧的侧壁挡板，拓展装载的适配性，底板表面做了防滑的凸起纹路，避免散装物料在运输过程中出现滑移偏载，边角位置全部做了圆弧过渡处理，减少散装物料残留，也能避免作业过程中尖锐边角磕碰造成的安全隐患。从安装边界来看，挂载连接位的下悬挂点间距匹配标准的小型拖拉机后悬挂尺寸，上拉杆连接位预留了30mm的调节余量，

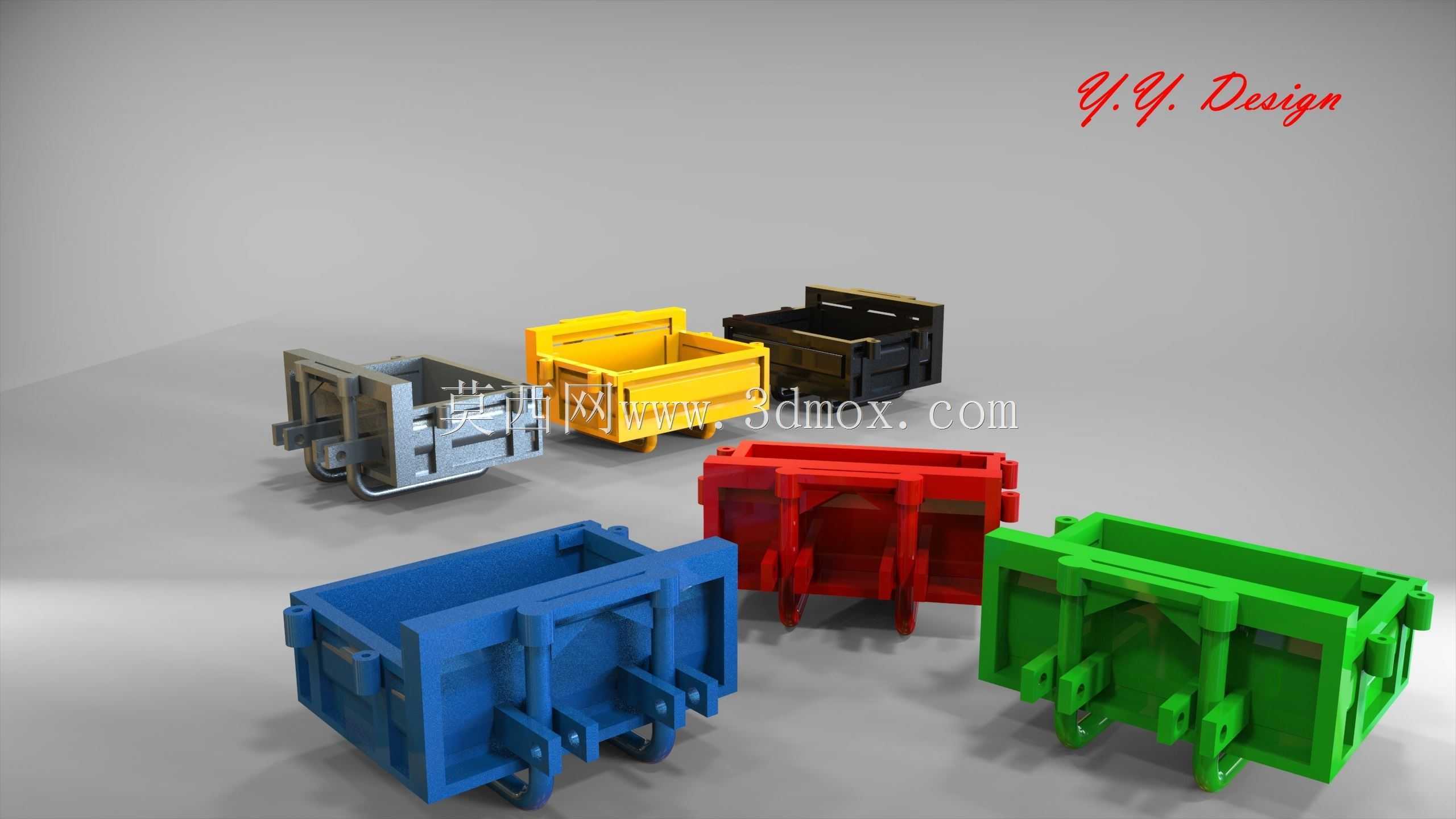

　　可适配不同提升行程的拖拉机机型，不需要额外做打孔改装，货箱空载状态下的自重控制在28kg，单人即可完成挂载与拆卸操作，不需要借助额外的吊装设备。在实际作业场景中，该款货箱除了常规的农资转运，还可以搭配不同的内衬配件完成肥料撒施、果实采收转运、小型农机具田间转场等功能，框架结构的预留安装孔位可拓展固定绑带、防护网等附件，针对不同的作业需求快速调整装载形式。结构受力层面，设计阶段针对满载颠簸工况做了受力仿真验证，底板中部的最大变形量控制在1.2mm以内，连接耳板位置的最大应力远低于材料的屈服强度，可适应非硬化路面的颠簸冲击，长期使用不会出现底板变形、焊缝开裂的问题。不同配色的货箱可对应不同的作业功能区分，比如红色款适配土石方碎料转运、

　　绿色款适配鲜果蔬菜转运、蓝色款适配肥料农资转运，方便农场多设备管理时快速区分用途，货箱表面的涂装采用耐磨耐候的粉末喷涂工艺，可适应田间日晒雨淋的作业环境，减少锈蚀老化的速度。货箱尾部的挡板采用插销式锁止结构，卸料时只需要拔出插销即可在倾翻过程中自动打开挡板，不需要人工手动开启挡板，操作流程更简便，锁止结构的插销做了防丢设计，避免作业过程中插销脱落丢失。整体结构没有复杂的传动部件，日常维护只需要定期在铰接点加注润滑脂即可，维护成本极低，非常适合散户农户、小型农场的日常生产使用，相比大型的拖挂式货箱，这款挂载式货箱转弯半径更小，灵活度更高，在零散地块的作业效率优势十分明显。
