折叠式农用钉齿耙整地作业结构

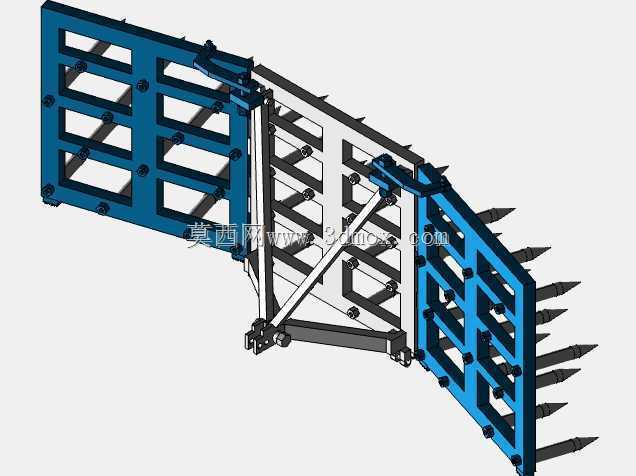

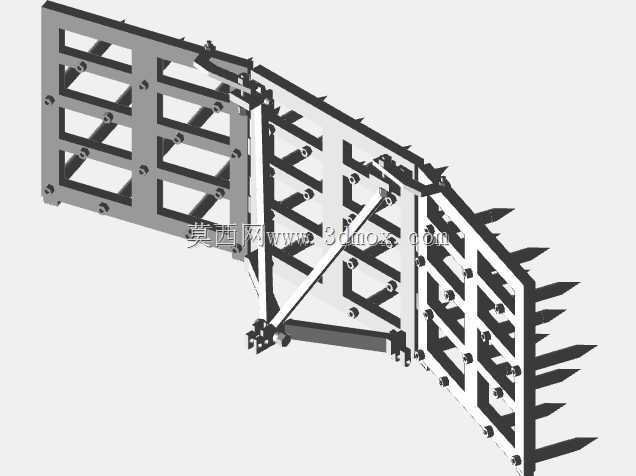

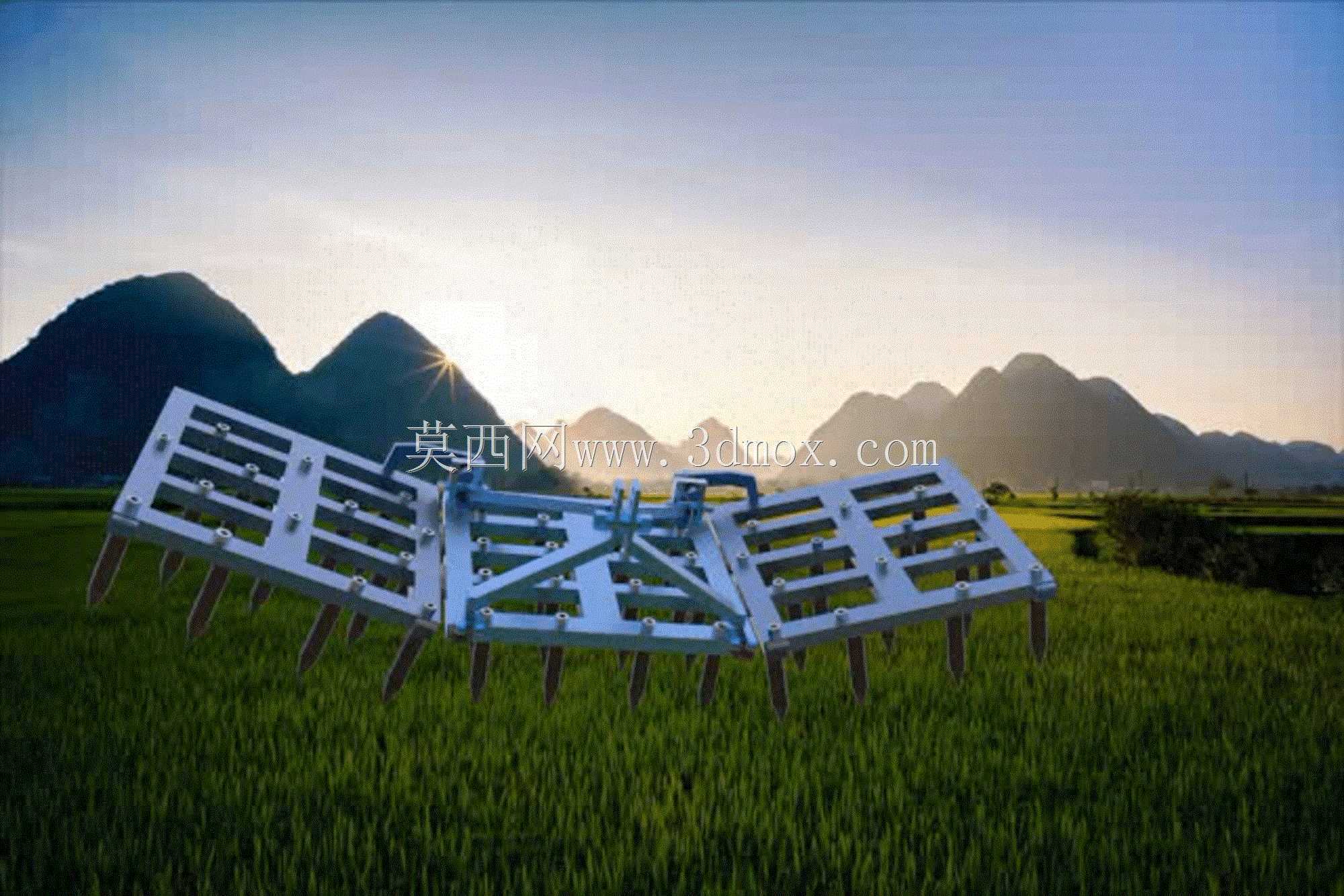

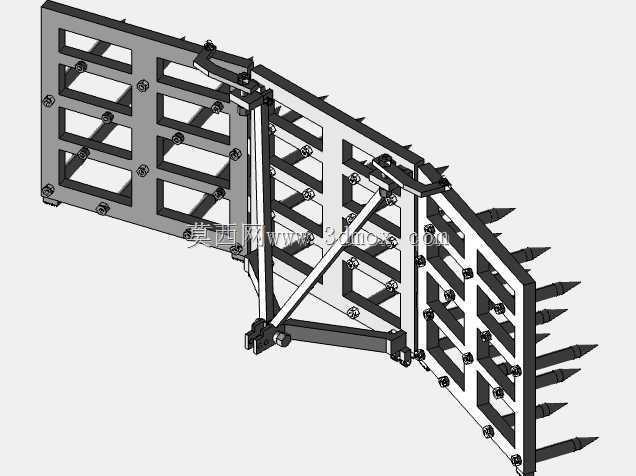

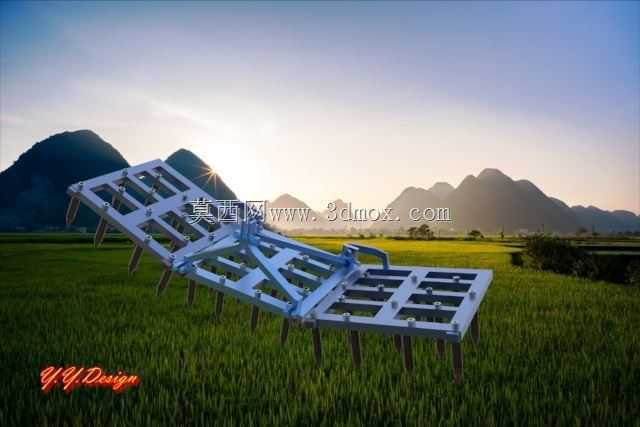

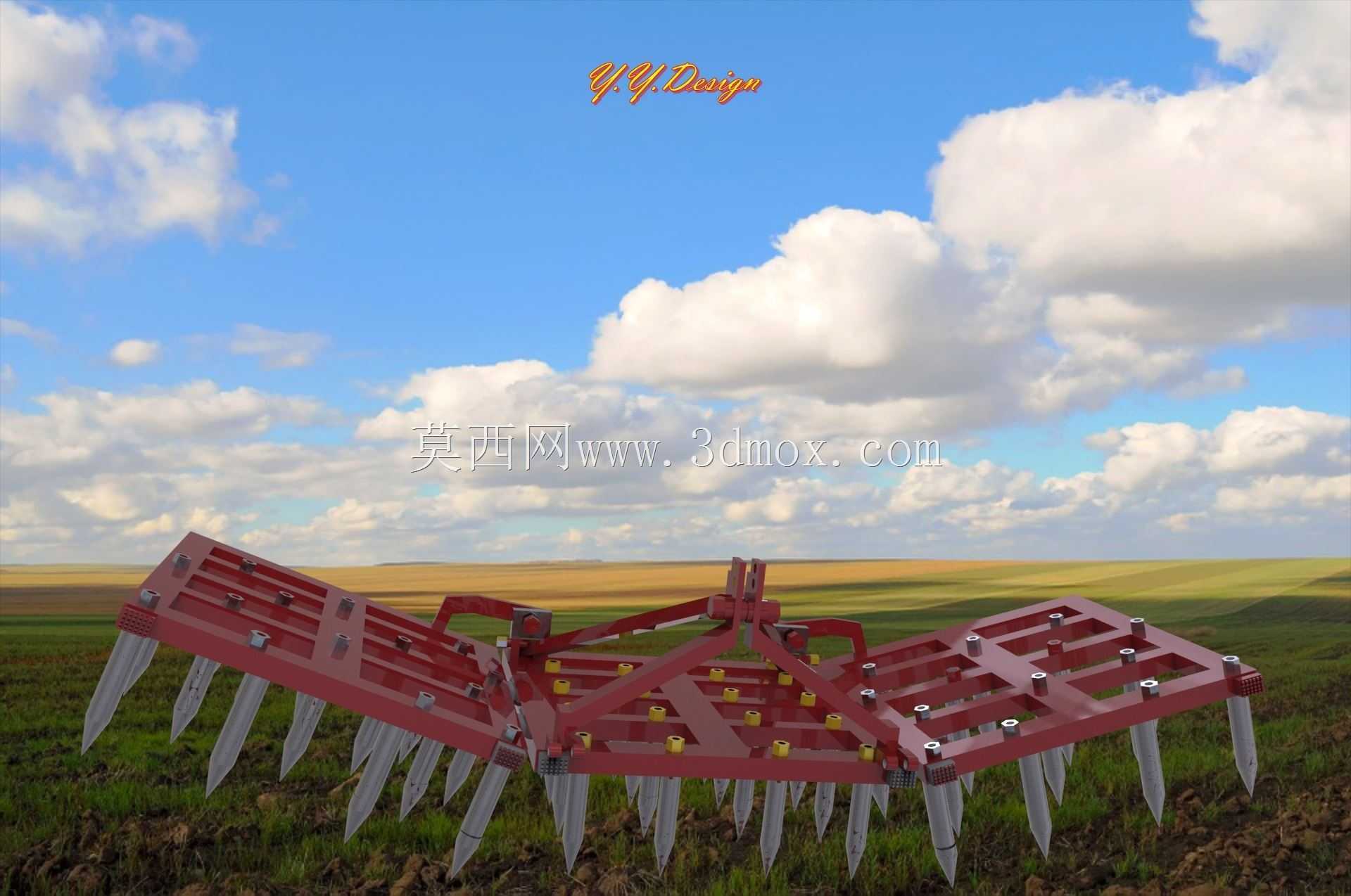

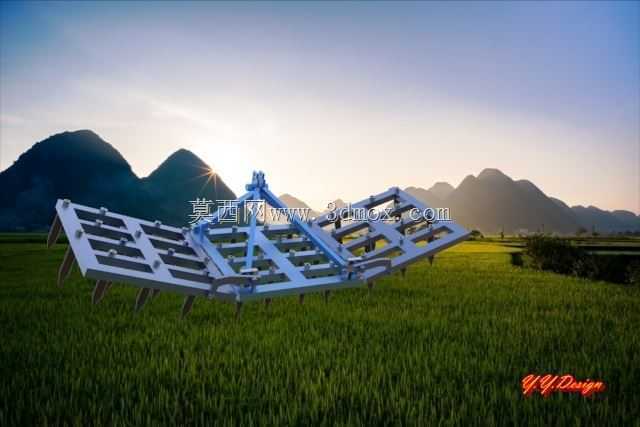

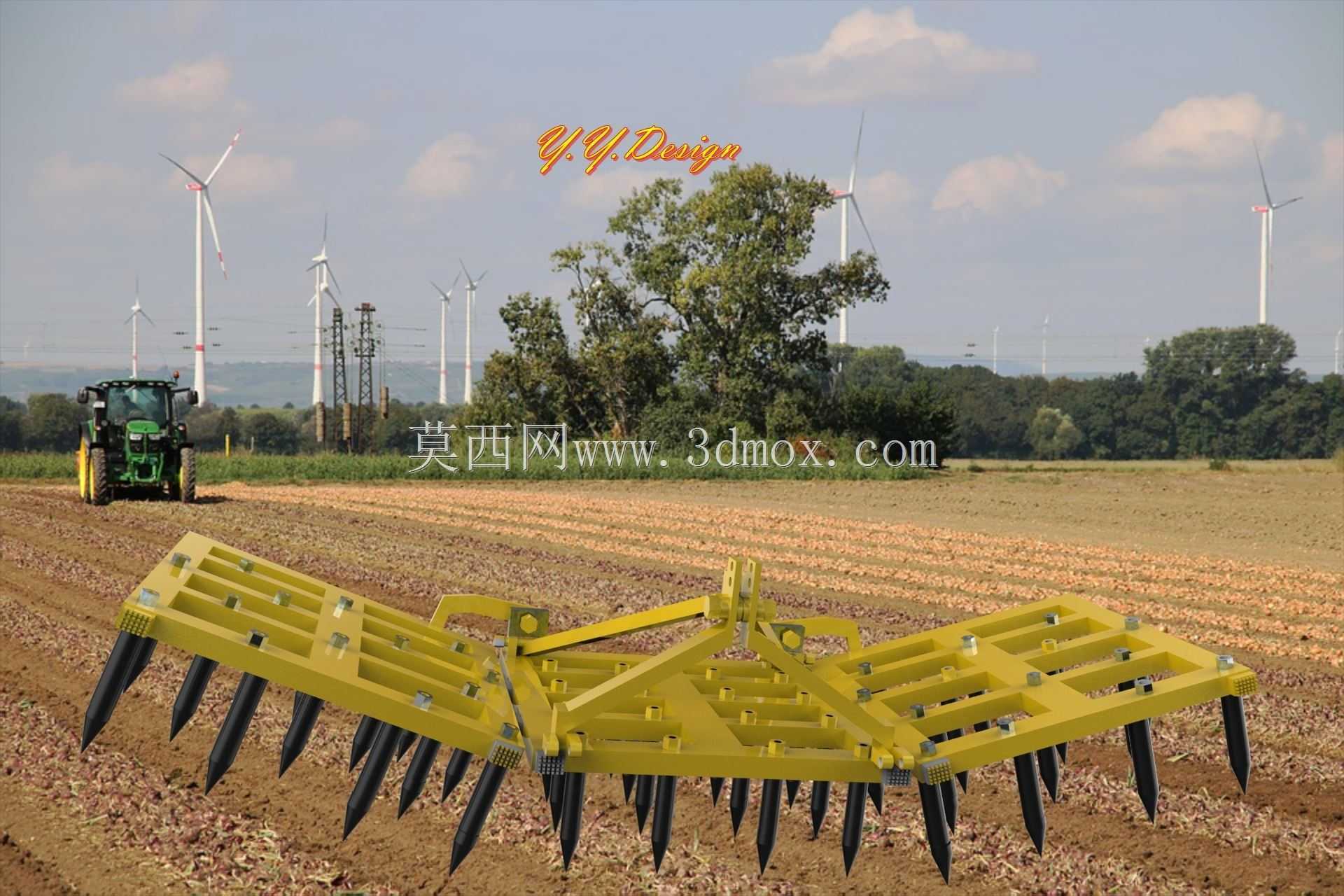

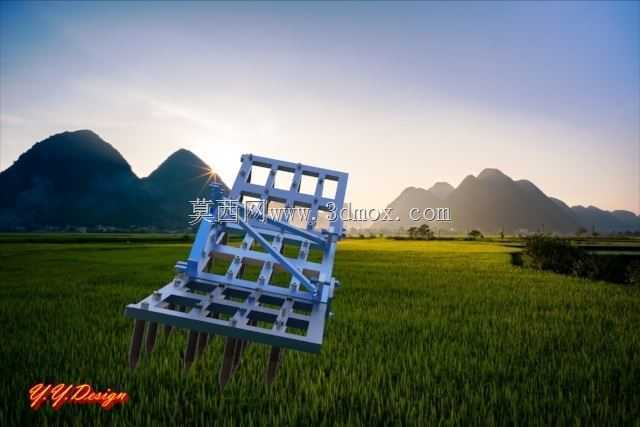

　　这款折叠式钉齿耙主要适配旱田播前整地、水田收后灭茬碎土作业场景，在东北黑土地、华北平原旱作区、南方丘陵水田都有广泛使用，作业时可通过拖拉机后悬挂三点连接，随主机行进完成表层土壤整理。从结构设计来看，整体采用三段式折叠框架，中间段为刚性主架，两侧翼架通过铰接轴与主架连接，运输状态下可向上折叠收拢，收拢后整机宽度控制在2.5米以内，满足乡村道路通行的宽度限值，作业状态下两侧翼架展开，总作业幅宽可达7.2米，大幅减少单趟作业的折返次数，提升大田作业效率。主架与翼架上均匀排布的钉齿采用65Mn弹簧钢锻打成型，齿身做了淬硬处理，入土端磨出15度斜角，作业时入土深度可通过悬挂机构的限位拉杆调整，常规作业深度控制在8-12厘米，

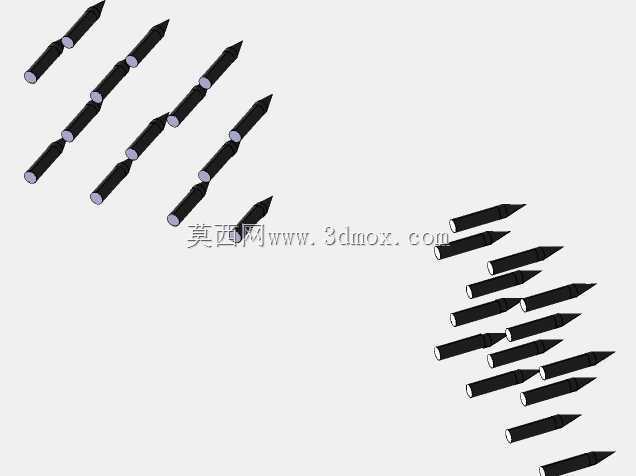

　　既能破碎表层板结土块，又不会过度翻动下层生土，避免土壤肥力流失。框架连接部位采用加厚方管焊接，铰接位置加装耐磨衬套，减少田间作业时泥沙进入铰接缝隙造成的磨损，翼架展开后设置有机械锁止机构，作业时不会因为地面颠簸出现翼架晃动抬升的问题，保证整个作业幅宽内的耙地深度一致。钉齿的排布采用交错错位设计，相邻两排钉齿的横向间距控制在15厘米，避免作业时出现漏耙的条带，同时每根钉齿通过U型螺栓固定在框架横梁上，遇到田间石块等硬物时，可通过螺栓调整钉齿伸出长度，磨损后也可单独更换，无需整体更换框架部件。中间主架的悬挂连接点按照国标三点悬挂尺寸设计，适配40-90马力段的轮式拖拉机，挂接时无需额外改装连接支架，

　　悬挂上拉杆的连接位置预留了3个调节孔位，可根据不同土壤质地调整耙架的入土角度，黏重土壤作业时将上拉杆调短，让耙架前倾增加钉齿入土压力，沙质土壤作业时将上拉杆调长，让耙架保持水平避免入土过深拖拽阻力过大。翼架的折叠动作可通过拖拉机液压输出接口控制，加装的液压油缸带有液压锁，运输过程中即使出现液压管路泄压，翼架也不会突然下落引发安全隐患。从实际作业表现来看，这款耙具在玉米茬地作业时，可将表层残留的玉米根茬切碎并混入表层土壤，同时平整拖拉机轮胎压出的辙沟，为后续播种作业提供平整、上虚下实的种床条件，对比传统的固定式钉齿耙，折叠结构的设计让设备转场运输无需额外拆卸部件，单人即可完成折叠、展开的操作，

　　作业时的牵引阻力比同幅宽的重耙低30%左右，更适配中小马力拖拉机的作业需求。框架的横梁采用80805的方管焊接，整体刚性足够，在石块较多的山地作业时，也不会因为冲击出现框架变形的问题，钉齿的安装座焊接在横梁下方，焊接位置做了加强筋处理，避免长期作业出现焊道开裂。
