Ayran饮品加工立式搅拌存储罐体

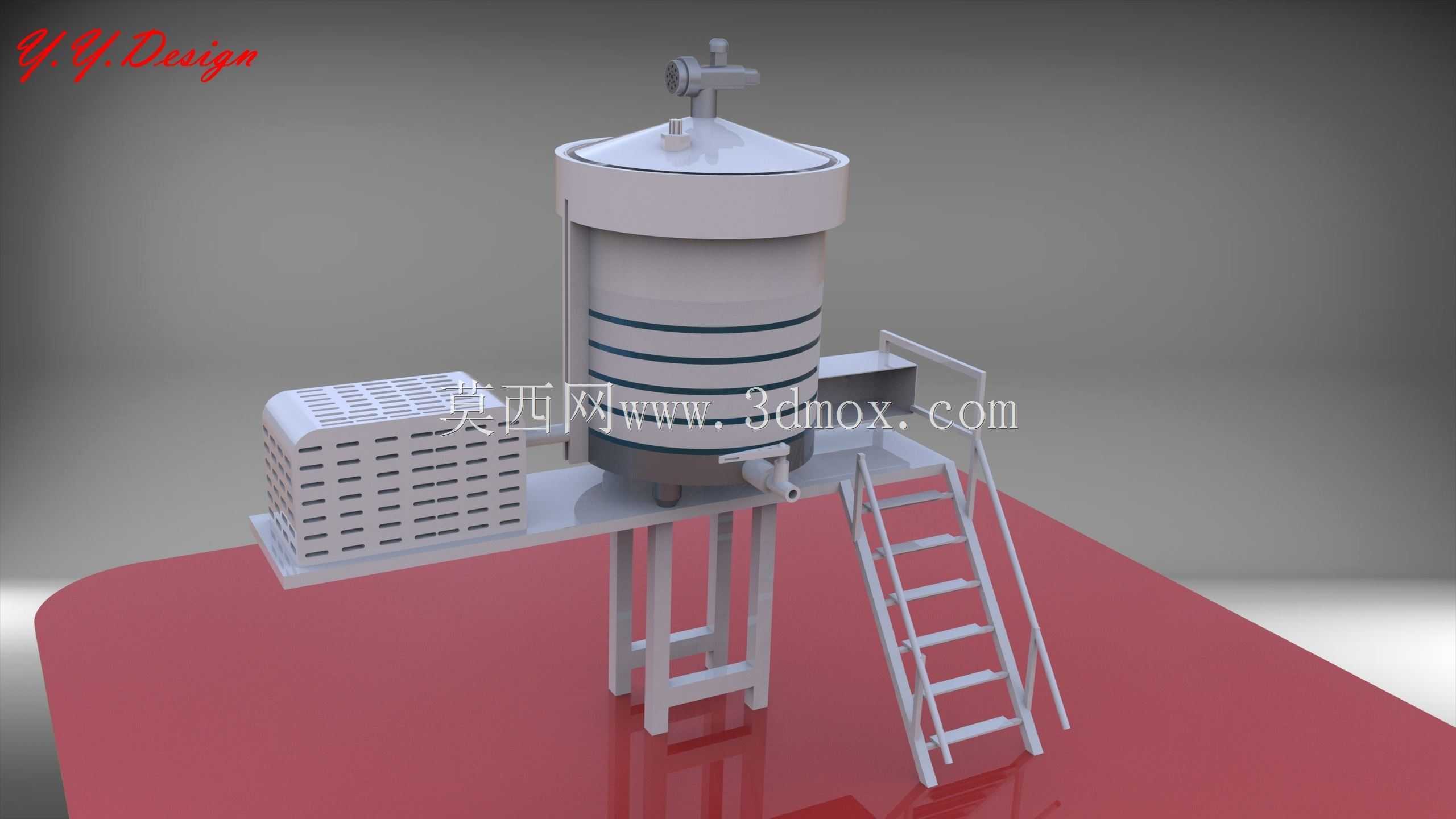

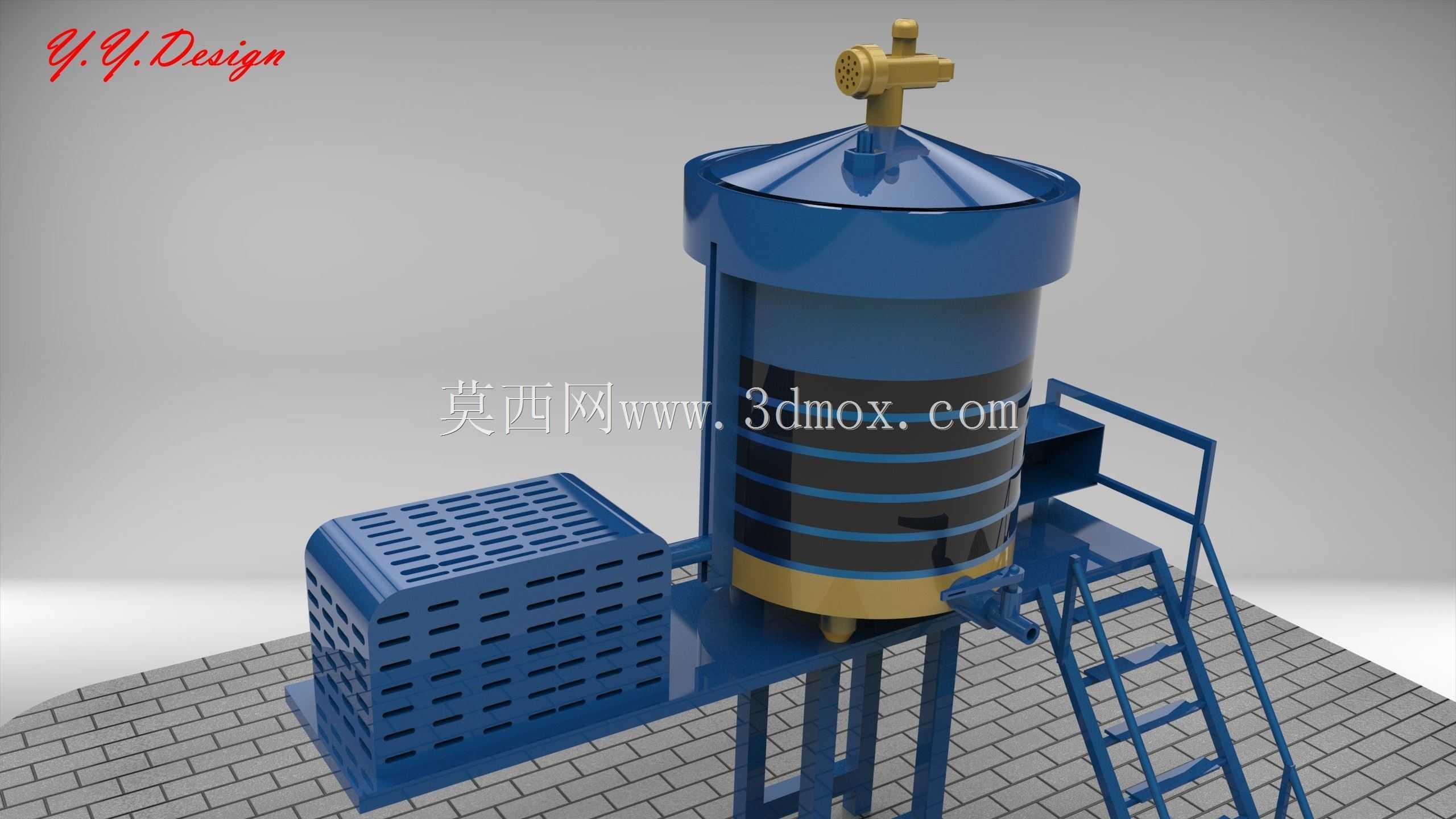

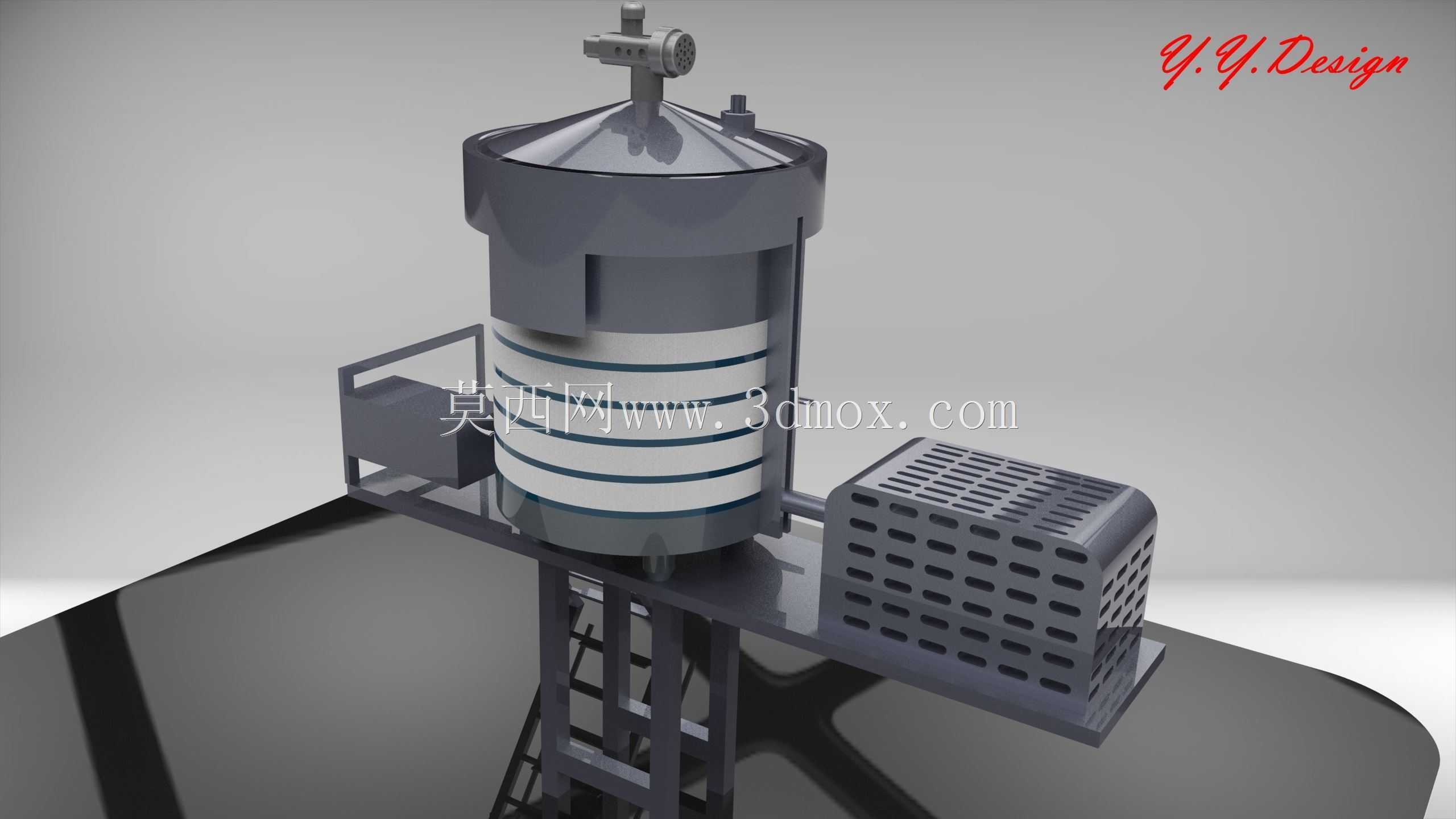

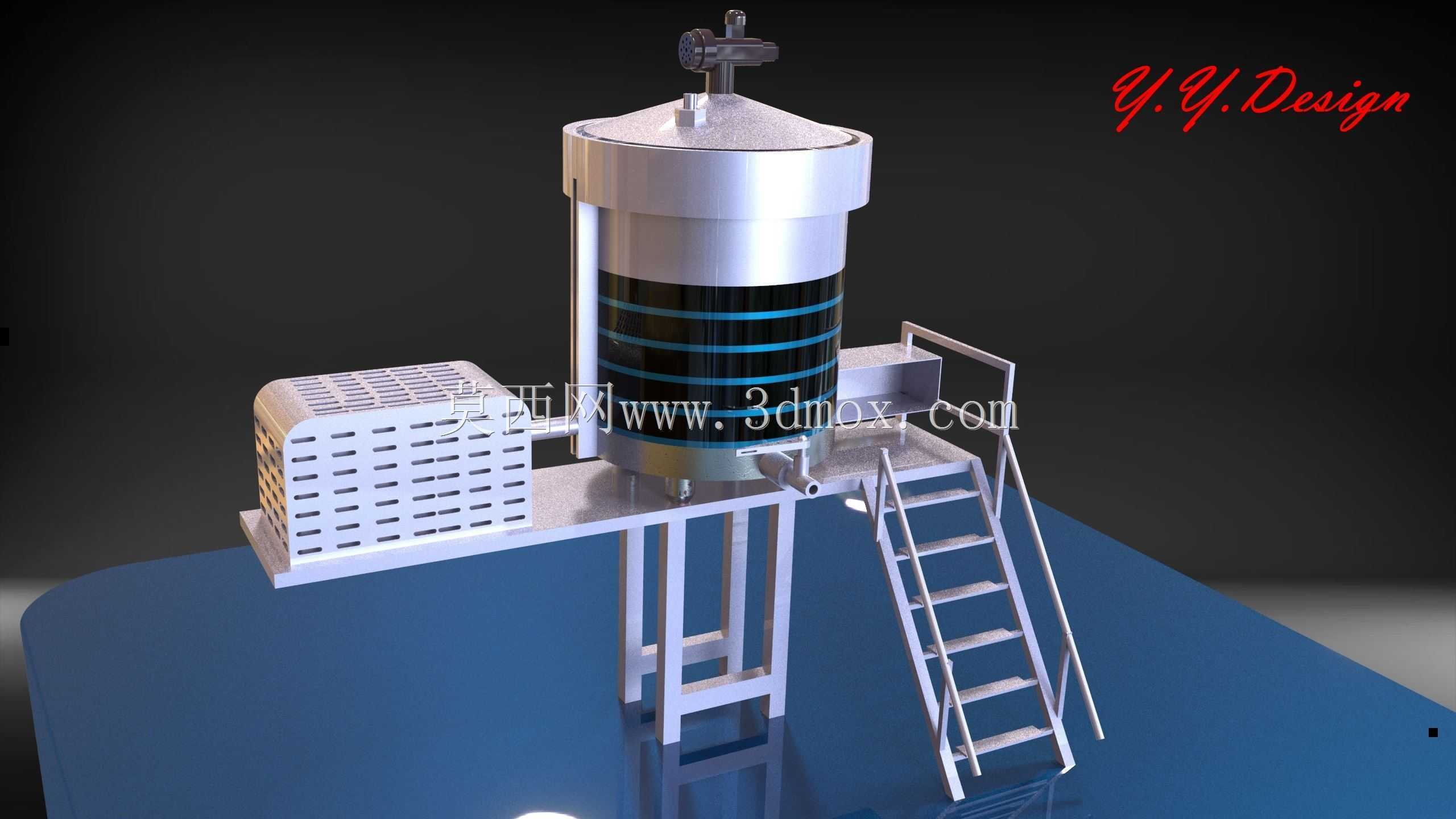

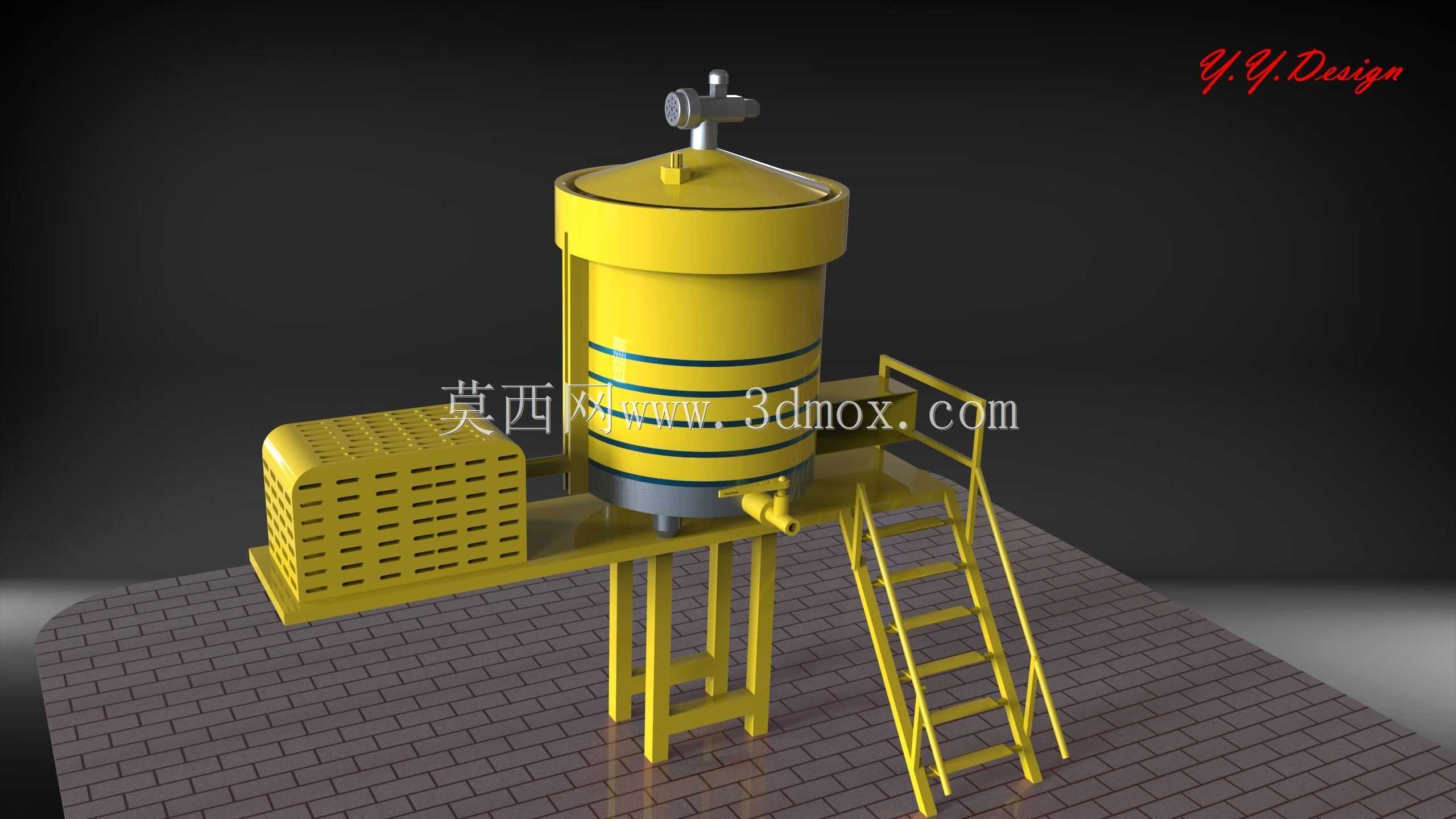

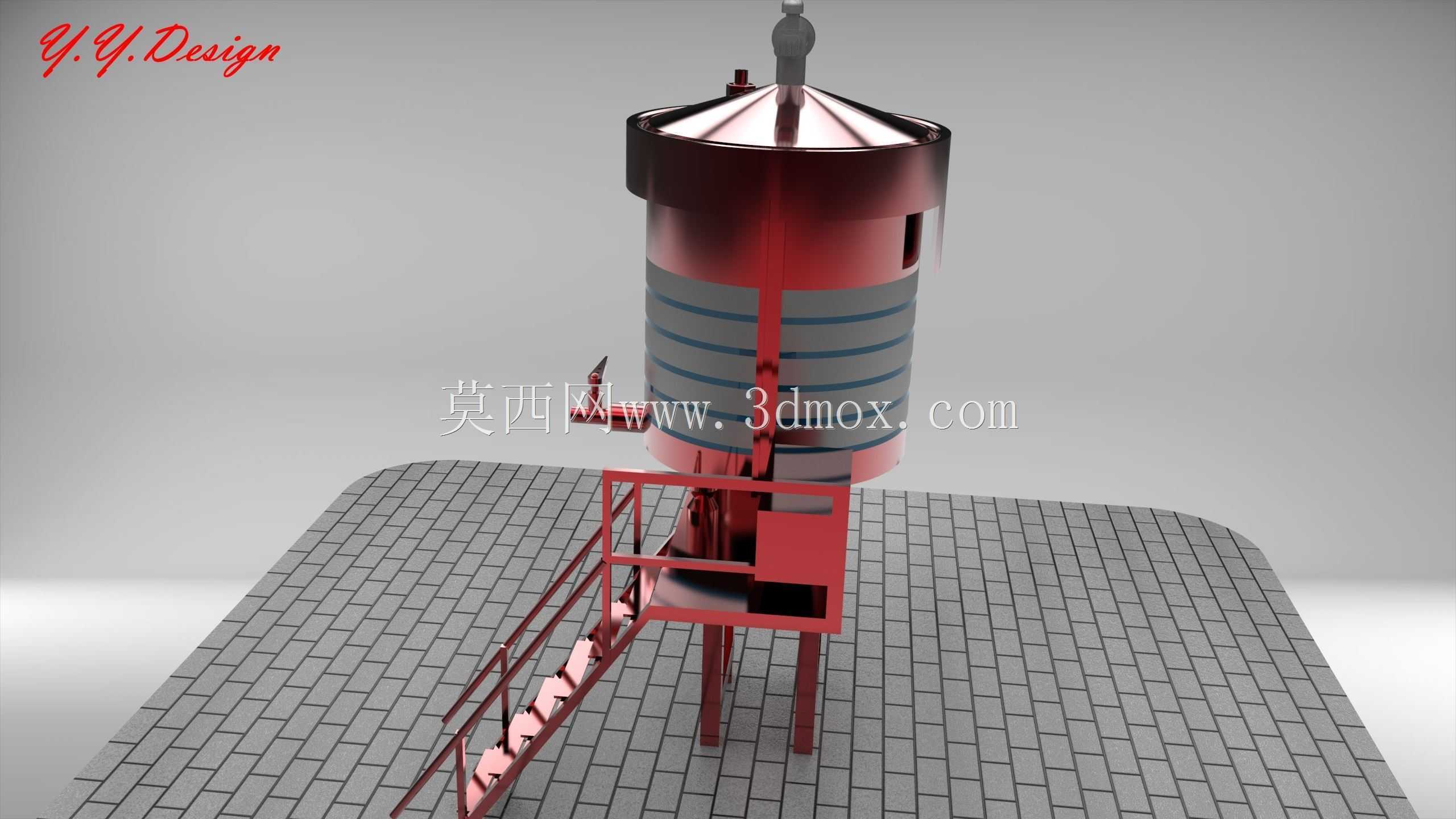

　　这套罐体结构主要面向发酵乳饮品、含盐乳制 Ayran 的生产加工环节，适配中小型乳品加工车间的批量预处理工序，可完成原料调配、恒温暂存、低速均质搅拌的连贯作业，避免乳脂分层与发酵不均的问题。从结构布局来看，核心罐体采用立式圆柱结构，底部做锥底收边设计，能彻底排净罐内物料，减少残留清洗死角，罐体外部设置多道环形加强筋，既可以提升罐体承压能力，也能作为外保温层的固定卡位，适配低温发酵工艺的保温层包覆需求。罐顶设置快开式人孔与搅拌驱动安装位，搅拌轴从罐顶垂直伸入罐内，驱动端采用侧装手轮式调节结构，可根据不同物料粘稠度调整搅拌桨的插入深度，适配从稀质乳饮到稠质发酵乳的不同搅拌需求。罐体侧面下部安装快装式出料阀，

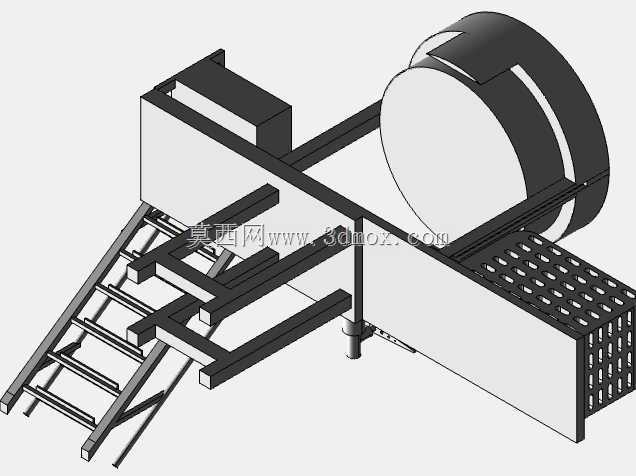

　　阀门接口采用标准食品级快装卡盘结构，可直接对接物料输送管道或者灌装设备，无需额外转接配件。操作平台采用型钢焊接框架结构，平台表面铺设防滑格栅板，既可以减轻整体结构重量，也能避免作业面积水、积料打滑，平台一侧设置带防护扶手的斜爬梯，爬梯踏步采用防滑花纹钢板弯折成型，倾斜角度控制在45度以内，符合车间操作的人机工程要求，操作人员可通过爬梯抵达平台完成罐顶操作、设备巡检、清洗维护等作业。平台与罐体之间采用螺栓连接固定，可根据现场安装空间调整平台的安装朝向，适配不同车间的布局走向。罐体支撑采用四腿式型钢支架，支架底部设置安装底板，可通过膨胀螺栓与地面基础固定，支架高度预留足够的出料阀操作空间与物料输送管道安装空间，

　　无需额外抬高基础即可完成管道对接。设计过程中优先考虑食品加工场景的卫生要求，所有与物料接触的边角均做圆弧过渡处理，不存在清洁死角，罐体外部结构均采用圆滑倒角处理，避免尖锐棱角划伤操作人员。整体结构的安装边界控制在长3.2米、宽2.1米、总高3.8米范围内，对车间层高要求不高，常规小型加工车间即可完成布置，不需要额外做厂房结构改造。设备运行时，搅拌转速控制在30-60转每分钟，避免高速搅拌破坏乳制饮品的口感质地，罐顶可根据工艺需求加装温度传感器、压力检测接口，实时监控罐内物料状态，也可外接CIP清洗管路，完成罐体内部的自动清洗作业，减少人工清洗的工作量。配套的平台护栏高度符合安全作业规范，可避免操作人员在罐顶作业时发生坠落风险，

　　爬梯两侧设置连续扶手，上下过程中均可提供稳定支撑。这套结构除了用于Ayran饮品加工外，也可适配其他液态食品的调配、暂存工序，更换搅拌桨形式后还可用于酱料、日化液体产品的生产，结构通用性较强。建模过程中对所有焊接节点做了细化处理，还原了实际生产中的焊接坡口、螺栓连接位的细节，可直接用于结构受力校核、生产出图的参考，也可用于加工车间的布局规划演示，帮助设计人员提前预判安装过程中的管线干涉、操作空间不足等问题。
