农用拖拉机前轮R-16人字花纹轮胎结构

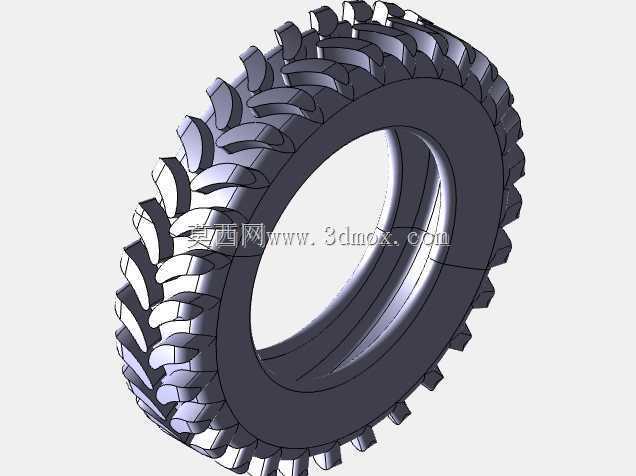

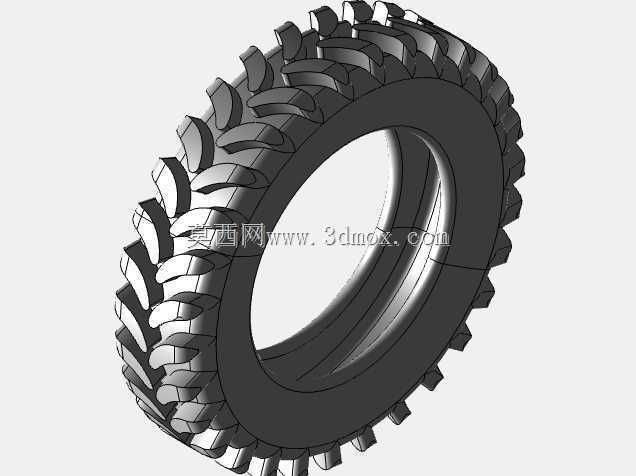

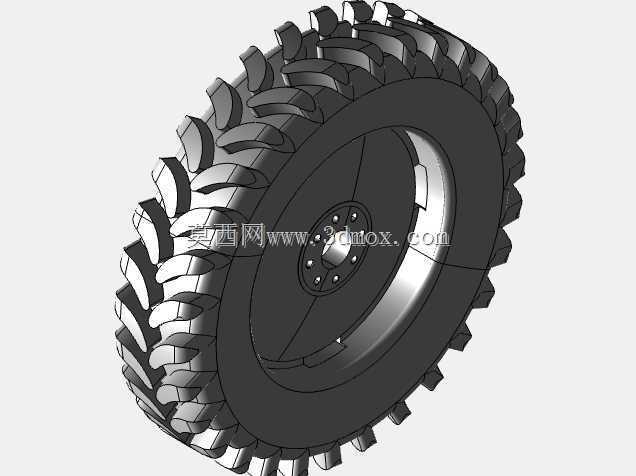

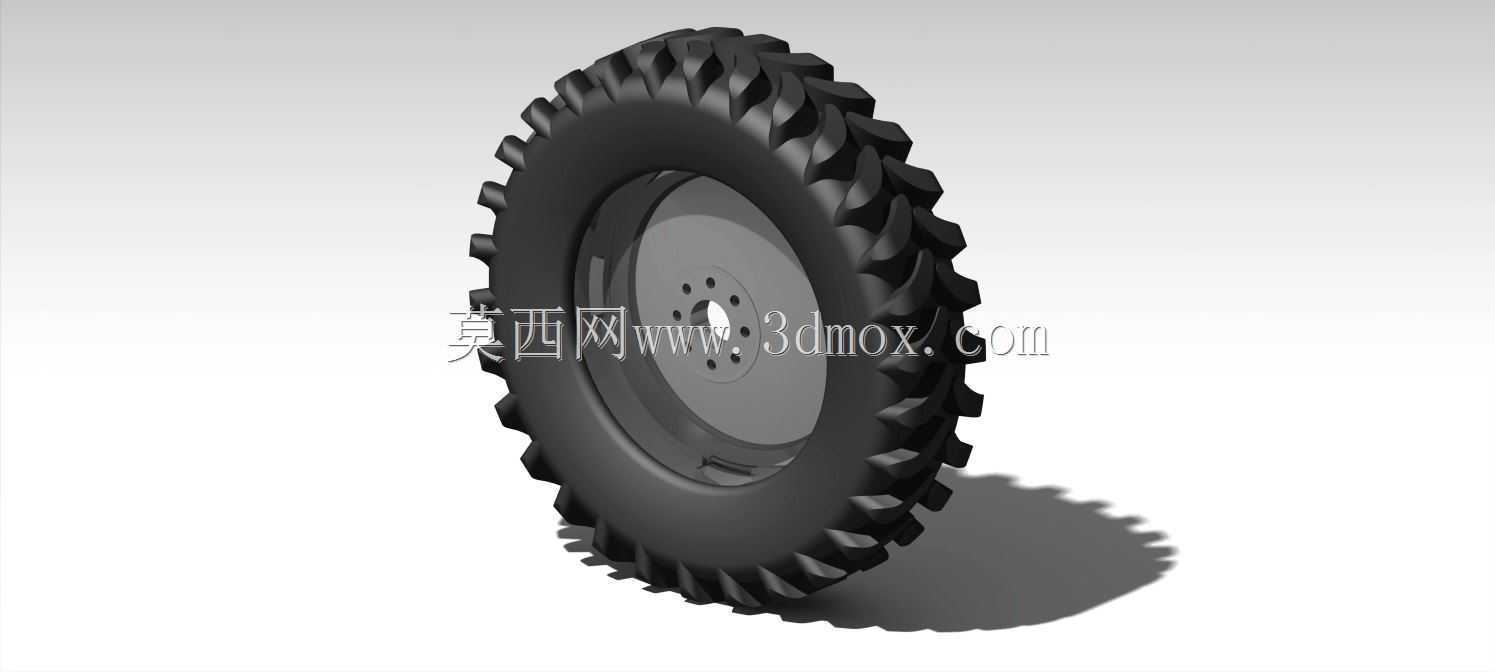

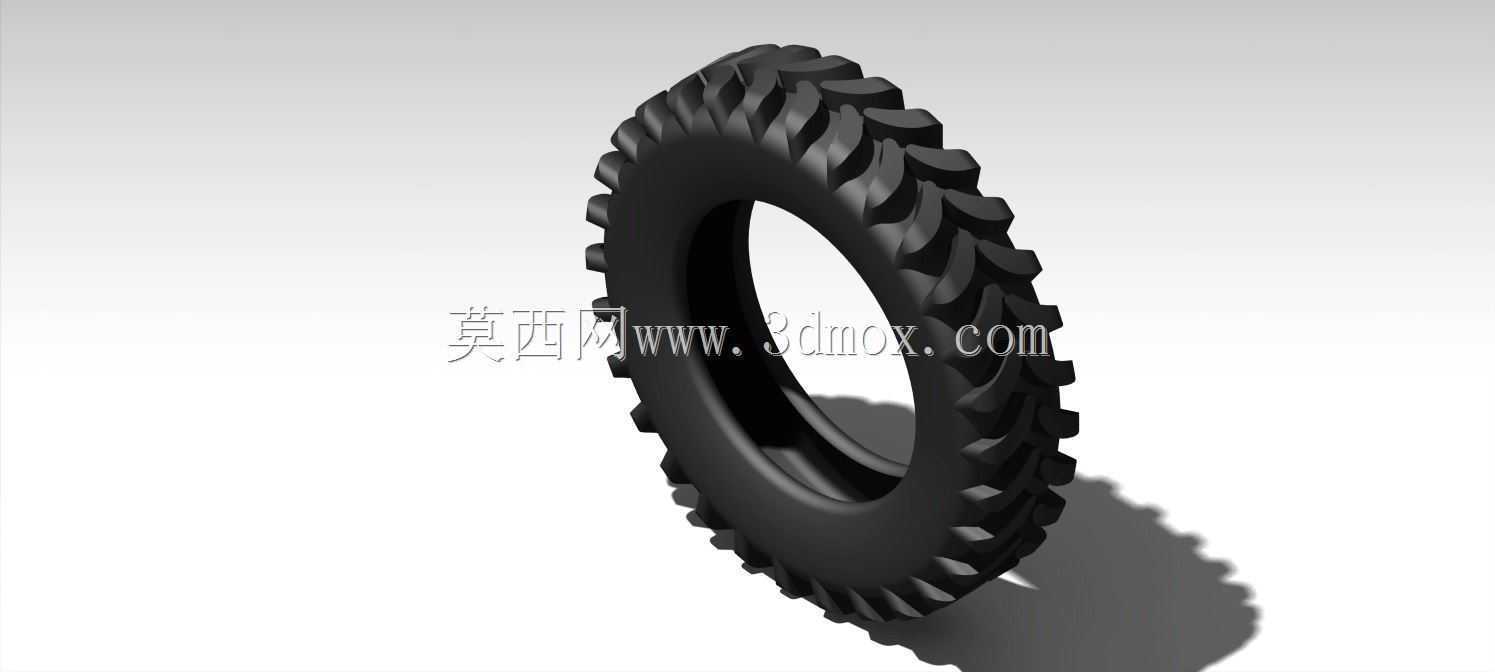

　　在农用动力机械的行走系统设计中，前轮作为转向承载部件，其结构合理性直接决定整机田间作业的转向灵活性、泥泞路面通过性以及公路行驶的平顺性，本次呈现的R-16规格拖拉机前轮结构，针对中小马力段两轮驱动拖拉机的前置转向轮工况完成全细节建模，覆盖橡胶胎体、钢制轮辋、轮毂安装座等全部装配层级，可直接用于行走系统干涉校验、整机虚拟装配以及零部件受力仿真前置准备。从实际应用场景来看，该款前轮主要适配30-50马力段旱地作业拖拉机，兼顾短途公路转场与田间犁耕、播种、转运作业的行走需求，人字花纹的胎面设计并非通用越野胎的粗放构型，而是针对农田表层土壤的剪切特性做了齿形角度优化——胎面花纹块的倾斜角度设置为45度，

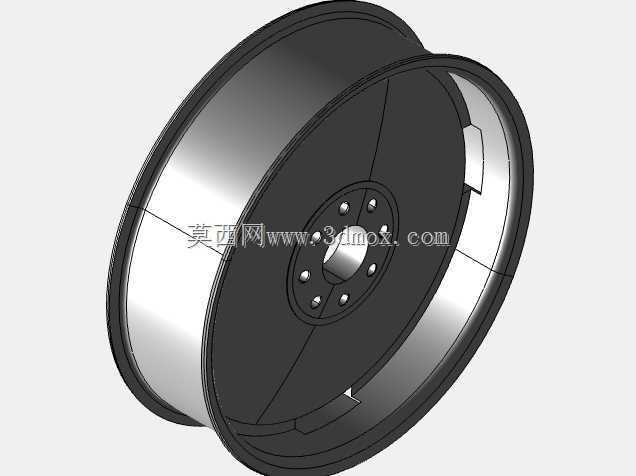

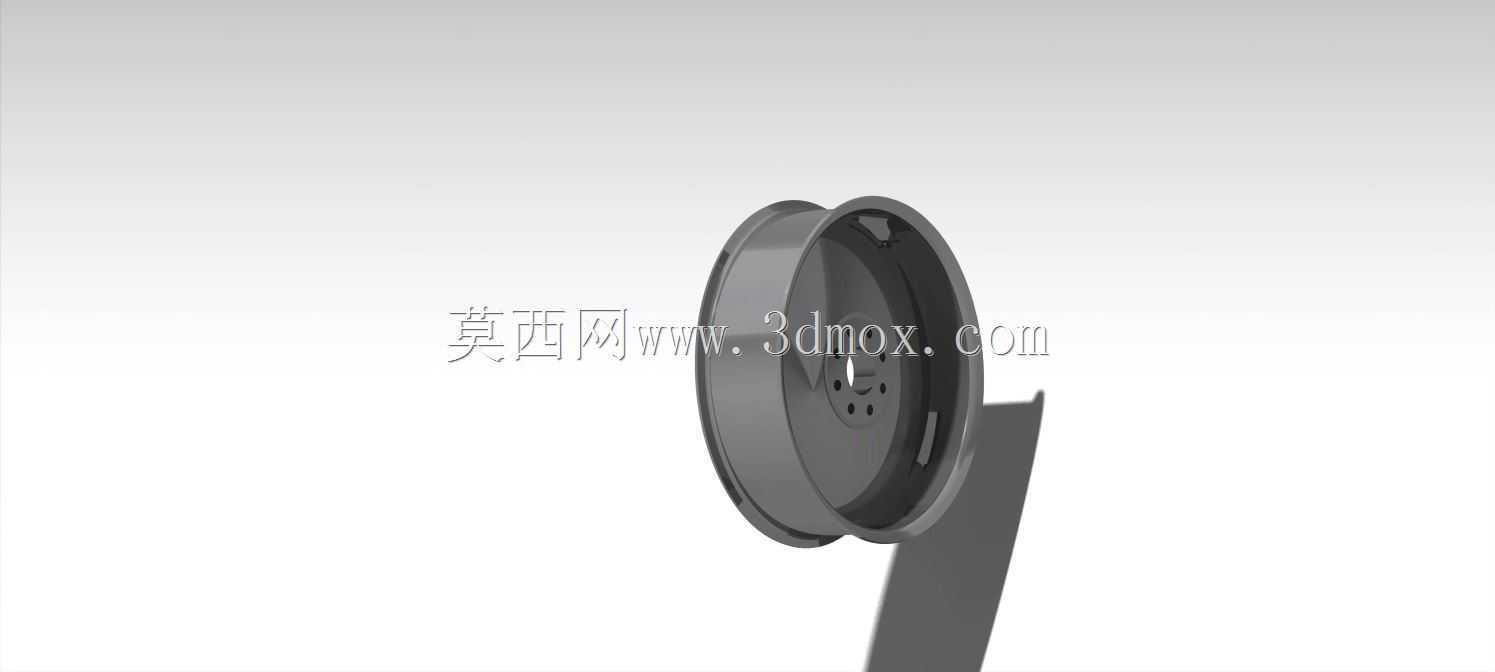

　　既能够在松软土壤中嵌入土层获得足够的侧向抓地力，避免转向时出现侧滑推头现象，又能在硬质路面行驶时减少花纹块的连续冲击，降低行驶噪音与胎面异常磨损速率。设计过程中首先明确了安装边界约束：轮辋直径严格匹配R-16规格的16英寸轮辋安装基准，轮毂中心的螺栓孔分布圆直径、螺栓孔孔径与对应机型的前桥转向节安装法兰完全适配，装配后轮胎外侧与前桥转向节臂、前轮挡泥板的最小间隙预留不小于35mm，满足轮胎在最大充气压力下的形变量、转向极限角度下的摆动空间需求，不会出现运动干涉问题。胎体结构的建模还原了实际工程中的分层设计逻辑：外层为带花纹的耐磨橡胶胎面，中层为帘布层支撑结构，内层为密封气密层，轮辋部分采用热轧钢板冲压成型的对夹式结构，

　　与轮胎胎圈的配合位置做了圆角过渡处理，避免长期交变载荷下出现胎圈割伤漏气的问题；轮毂安装座与轮辋之间通过辐板焊接连接，辐板上开设的均匀分布减重孔，在保证结构强度满足3倍额定载荷冲击要求的前提下，降低了前轮总成的转动惯量，减少转向操作的阻力，同时也便于日常检查维护时的轮胎拆装作业。从功能特性维度看，该前轮的额定承载能力匹配对应马力段拖拉机的前桥载荷分配比例，充气压力范围设置为180-250kPa，低压状态下可增大轮胎与松软土壤的接触面积，降低接地比压，减少对农田耕层的压实破坏，高压状态则适配公路转场时的高速行驶需求，降低滚动阻力减少燃油消耗；胎面花纹的深度设置为25mm，在正常旱作作业工况下可保证足够的使用寿命，

　　花纹块之间的排泥槽宽度经过优化，作业时嵌入花纹沟槽的泥土可在轮胎转动过程中顺利甩出，不会出现泥堵导致抓地力下降的问题。建模过程中对容易被忽略的装配细节做了完整还原：轮辋与胎圈的配合面做了粗糙度等效处理，气门嘴的安装位置与伸出长度符合实际充气操作的空间要求，轮毂中心的定位止口尺寸与前桥转向轴的定位轴颈完全匹配，保证装配时的同轴度要求，避免行驶过程中出现前轮摆振问题。对于结构设计从业者而言，该模型可直接复用至中小马力拖拉机的整机三维装配场景，无需重新对轮胎外形、安装接口做二次测绘调整，也可作为同类农用机械行走轮设计的参考基准，通过调整花纹参数、轮辋规格快速衍生适配不同马力机型、不同作业场景的前轮结构；在做前桥转向系统的运动仿真时，该模型的外形尺寸精度可满足转向角度与周边部件的干涉校验需求，避免物理样机试制阶段出现结构碰撞问题，减少设计迭代周期。
