农用挂接式牧场土地表层整平作业机具

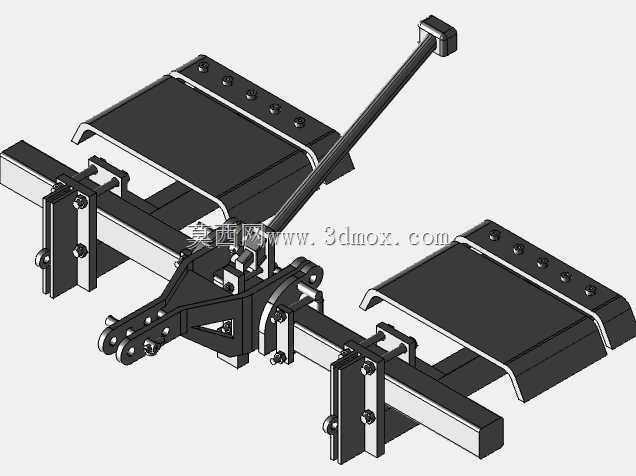

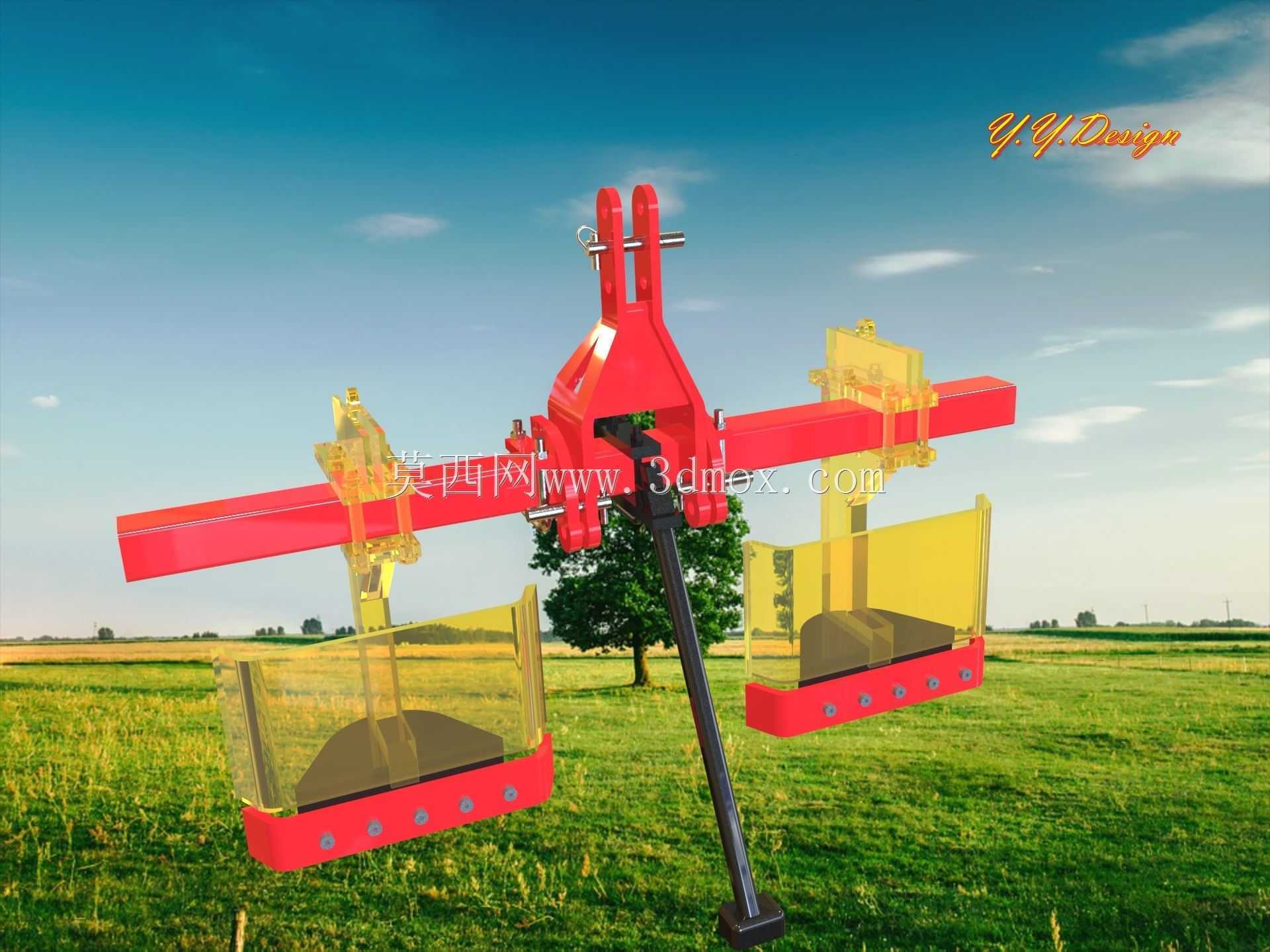

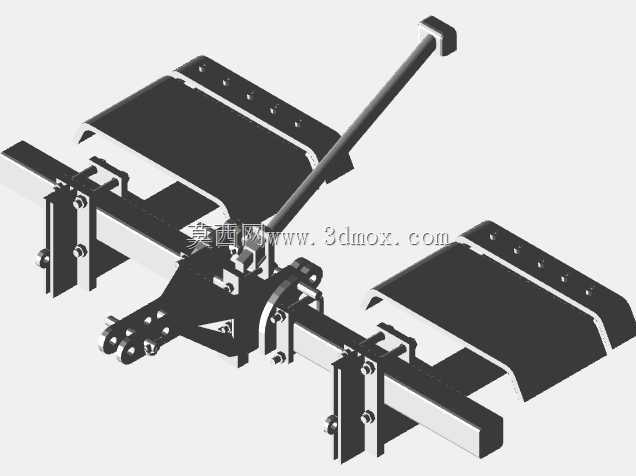

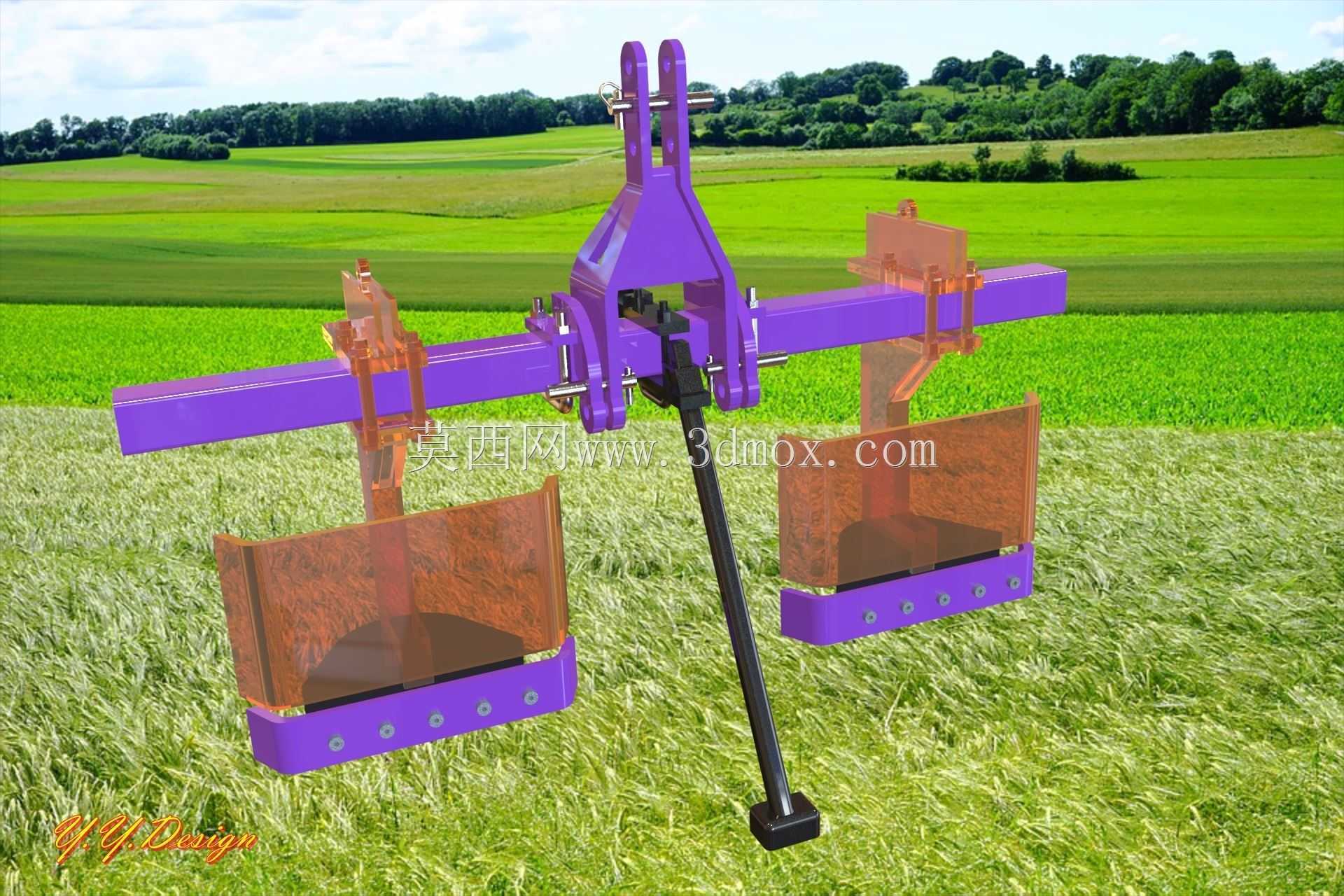

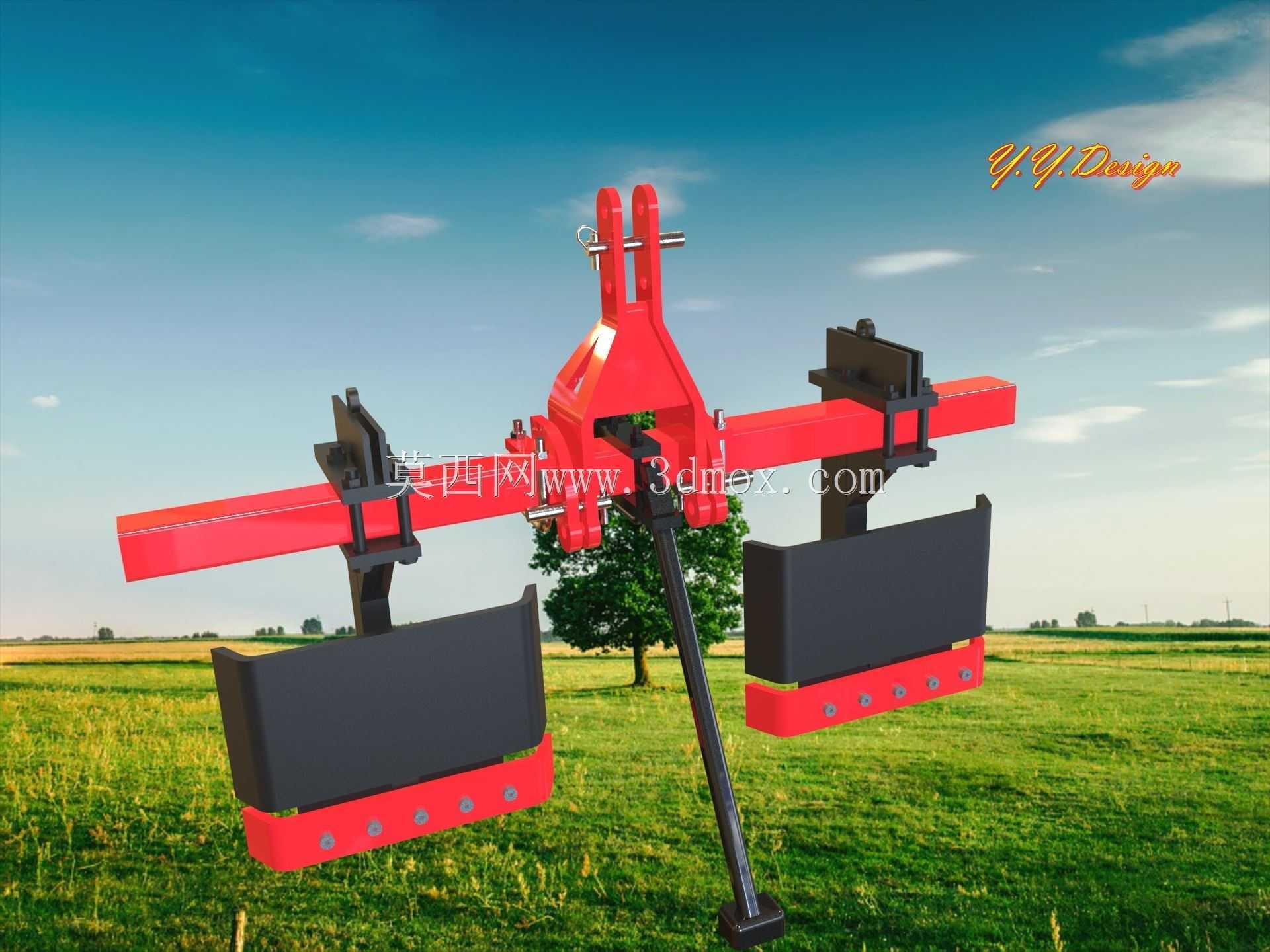

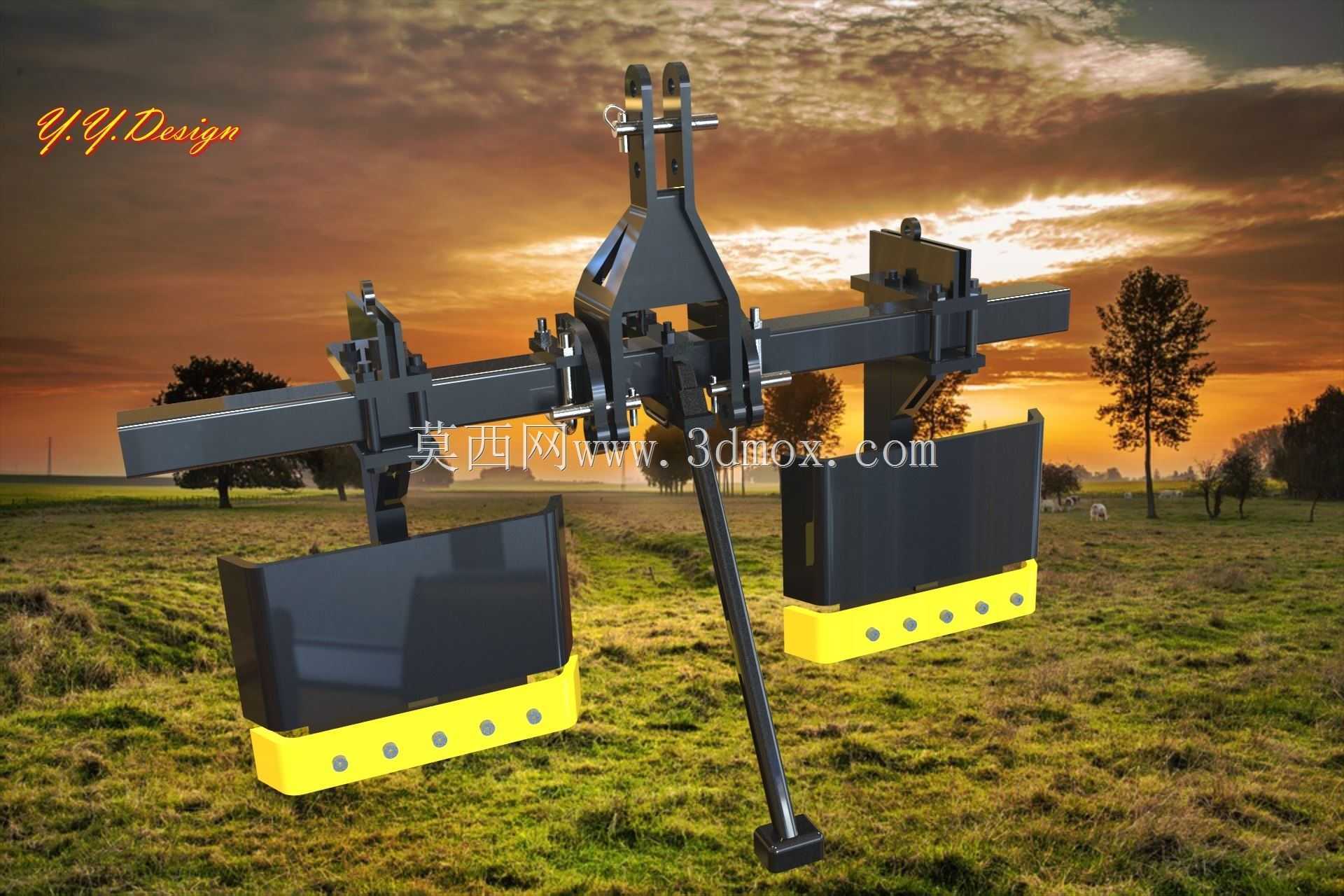

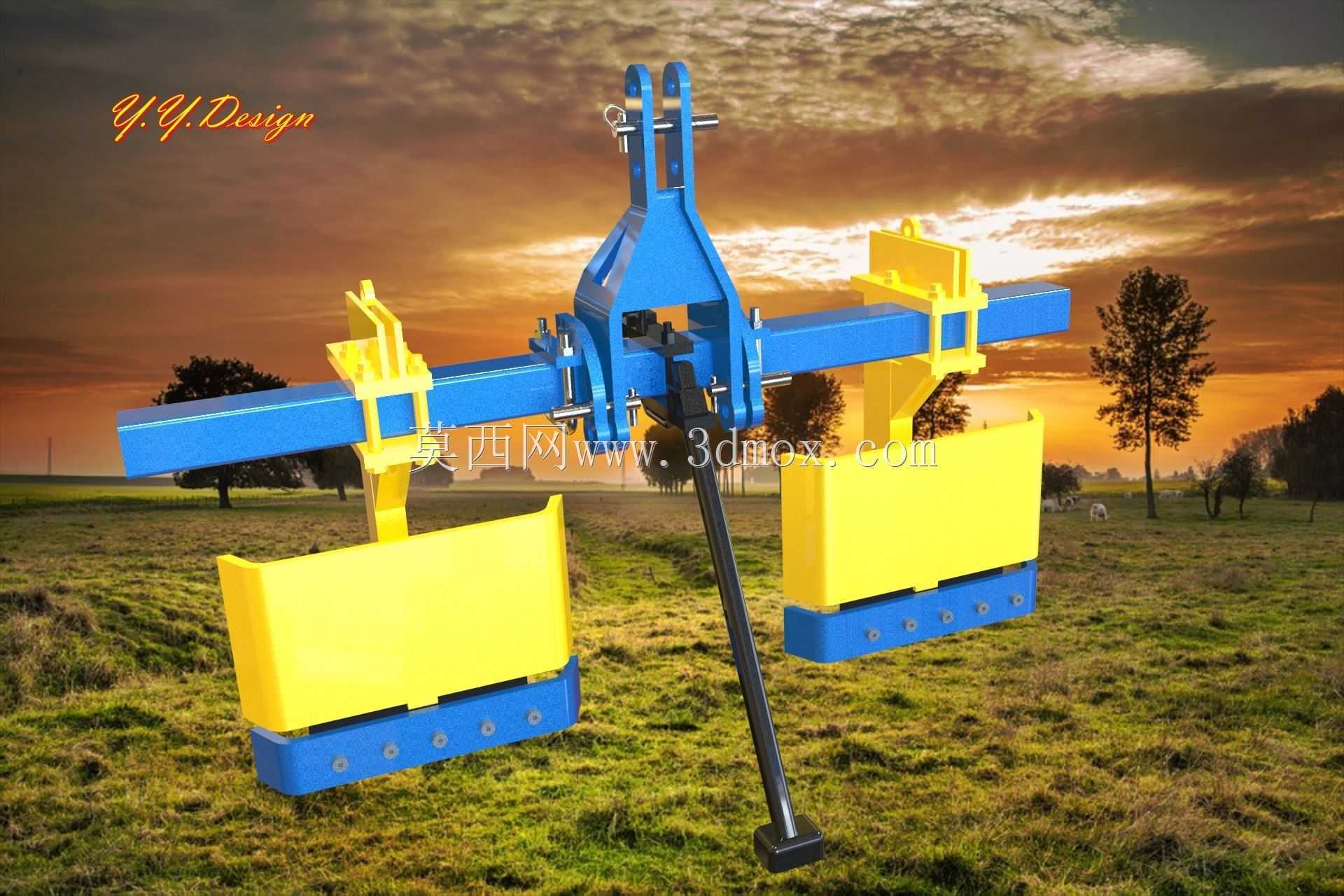

　　这类挂接在拖拉机后悬挂系统上的整平作业机具，主要面向天然草场、人工牧草地的播前表层整理、放牧后地表平整度修复场景，也可用于大田作物播种前的碎土拖平作业，替代传统重型耙具在轻整作业场景下的功能，减少对草场原生植被根系的过度破坏。从结构布局来看，整机采用三点悬挂挂接架构，上部悬挂点与拖拉机中央拉杆铰接，两个下悬挂点对应拖拉机后悬挂下拉杆连接位，挂接后整机作业幅宽可覆盖两个拖拉机轮辙间距，作业时不会出现轮辙处漏整的问题。主承载梁采用矩形空心型钢焊接成型，兼顾结构刚性与整机自重控制，避免挂接后对拖拉机后悬挂造成过大的静态载荷，两侧整平工作单元通过可调式卡箍组件与主横梁连接，可根据实际作业幅宽需求，沿横梁轴向滑动调整两个工作单元的间距，

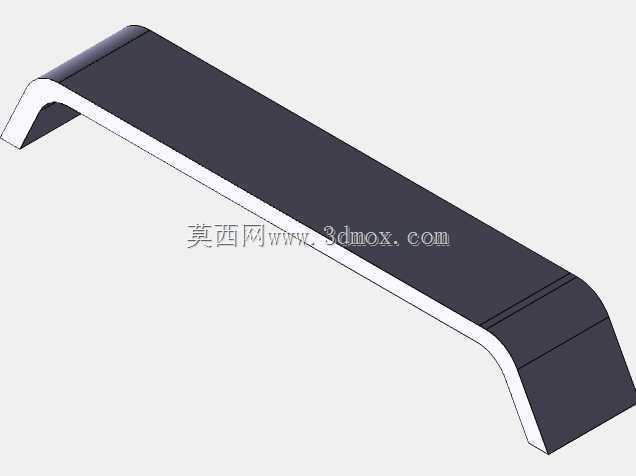

　　适配不同轮距拖拉机的作业覆盖范围，调整到位后通过高强度螺栓锁紧卡箍，保证作业过程中工作单元不会出现横向窜动。每个整平工作单元的上部为刚性挡土立板，下部为带圆弧过渡的压整底板，底板边缘做了15度的向上折边，作业时不会出现啃土扎入深层土壤的问题，底板底面排布的凸起圆点结构，一方面可以在拖平过程中对表层板结土壤起到细碎化作用，另一方面可以增大与地表的接触摩擦力，避免作业过程中出现机具滑移导致的整平纹路不均。主横梁中部向下延伸的可调支杆，主要用于非作业状态下的整机停放支撑，作业时可将支杆向上翻转锁定，避免支杆插入土壤影响作业平整度，支杆长度可通过螺纹段调节，适配不同停放地面的高度差，保证停放时机具处于水平状态，

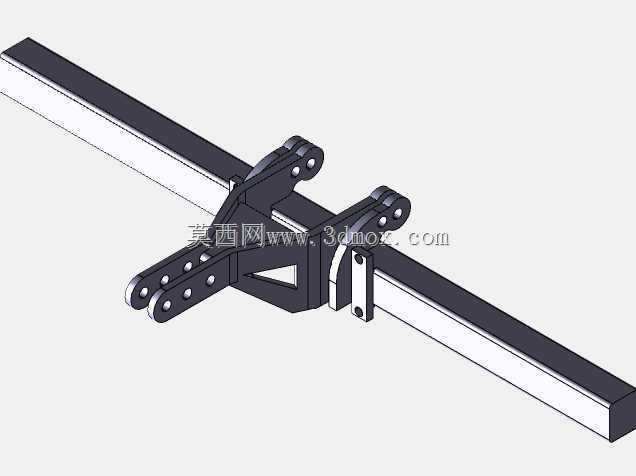

　　不会对悬挂铰接点造成长期的偏载应力。从作业功能逻辑来看，这类机具不需要额外的动力输出，完全依靠拖拉机牵引带动机组沿地表滑动，依靠整机自重与底板的接触压力，将地表凸起的土块压碎拖平，同时将牲畜踩踏、农机碾压形成的凹陷处填平，作业后地表平整度误差可控制在2厘米以内，完全满足牧草撒播、草场复壮的地表整理要求。设计过程中需要重点考虑挂接点的载荷分布，三点悬挂的铰接座全部采用加厚钢板焊接后与主横梁满焊连接，焊接位置做了三角加强筋处理，避免长期牵引作业过程中铰接座出现焊缝开裂的问题；两个整平单元的重量沿主横梁中点对称分布，保证挂接后拖拉机后悬挂两侧受力均衡，不会出现单侧偏载导致的作业倾斜、拖拉机转向阻力增大的问题。安装边界方面，

　　整机挂接状态下的纵向长度不超过1.2米，不会超出拖拉机后部的安全回转半径，拖拉机带机具转向时不会出现机具碰撞后轮的问题；作业状态下整机最低点距离地表高度可通过拖拉机悬挂液压系统调节，调节范围在0到15厘米之间，可根据土壤松软程度、整平深度需求灵活调整作业高度，当需要进行表层轻压整平时，可将机具高度下调至底板完全贴地，当需要跨田块转移时，可将机具提升至最高位置，保证田间转移时的通过性。主横梁的截面尺寸选型经过载荷校核，在单侧整平单元承受最大土壤反作用力的工况下，横梁的最大挠度不超过1毫米，不会出现长期作业后横梁弯曲变形的问题；底板采用耐磨钢板加工成型，表面经过硬化处理，长期与土壤摩擦作业的磨损量控制在合理范围内，正常作业工况下底板使用寿命不低于3000作业小时。卡箍与主横梁的接触面做了滚花处理，增大锁紧后的摩擦力，即使在颠簸的草场作业环境下，也不会出现卡箍松动移位的问题，不需要作业过程中频繁停机检查锁紧状态。
