10mm规格尼龙球头横拉杆端部连接组件

　　在各类需要小角度摆动、往复传动的机械连接场景中，这类10mm规格的尼龙球头横拉杆端部组件是非常常见的铰接连接件，尤其在低压电气设备的操作机构、小型自动化设备的连杆传动、轻工机械的行程调节结构中应用广泛。不同于金属球头组件，这款产品的球头座采用尼龙材质注塑成型，自带一定的自润滑特性，在无额外润滑的工况下也能保持顺畅的铰接动作，同时尼龙材质的绝缘属性也让它能适配交流稳压器这类电气设备的内部传动需求，避免金属构件导通带来的短路风险。

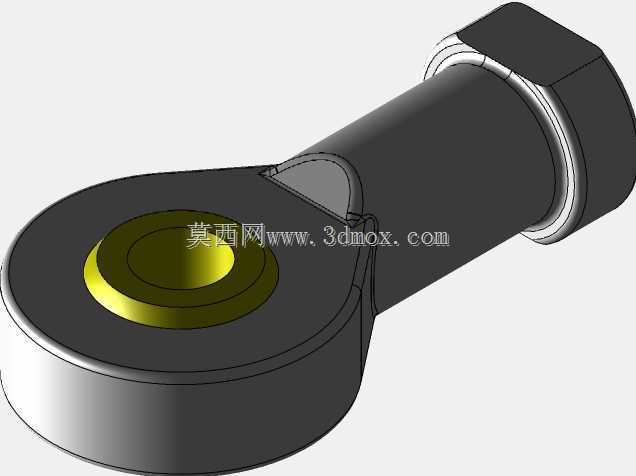

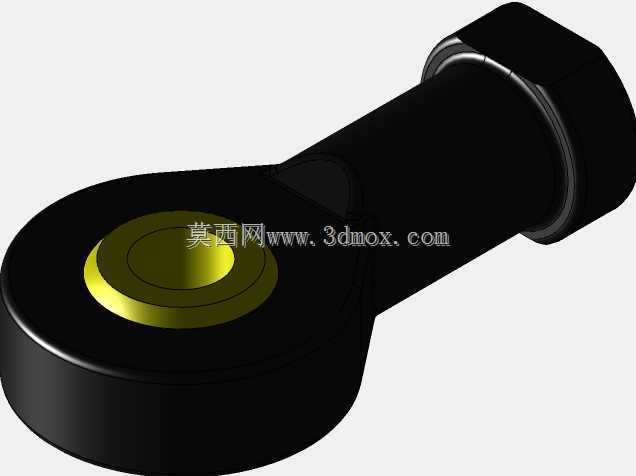

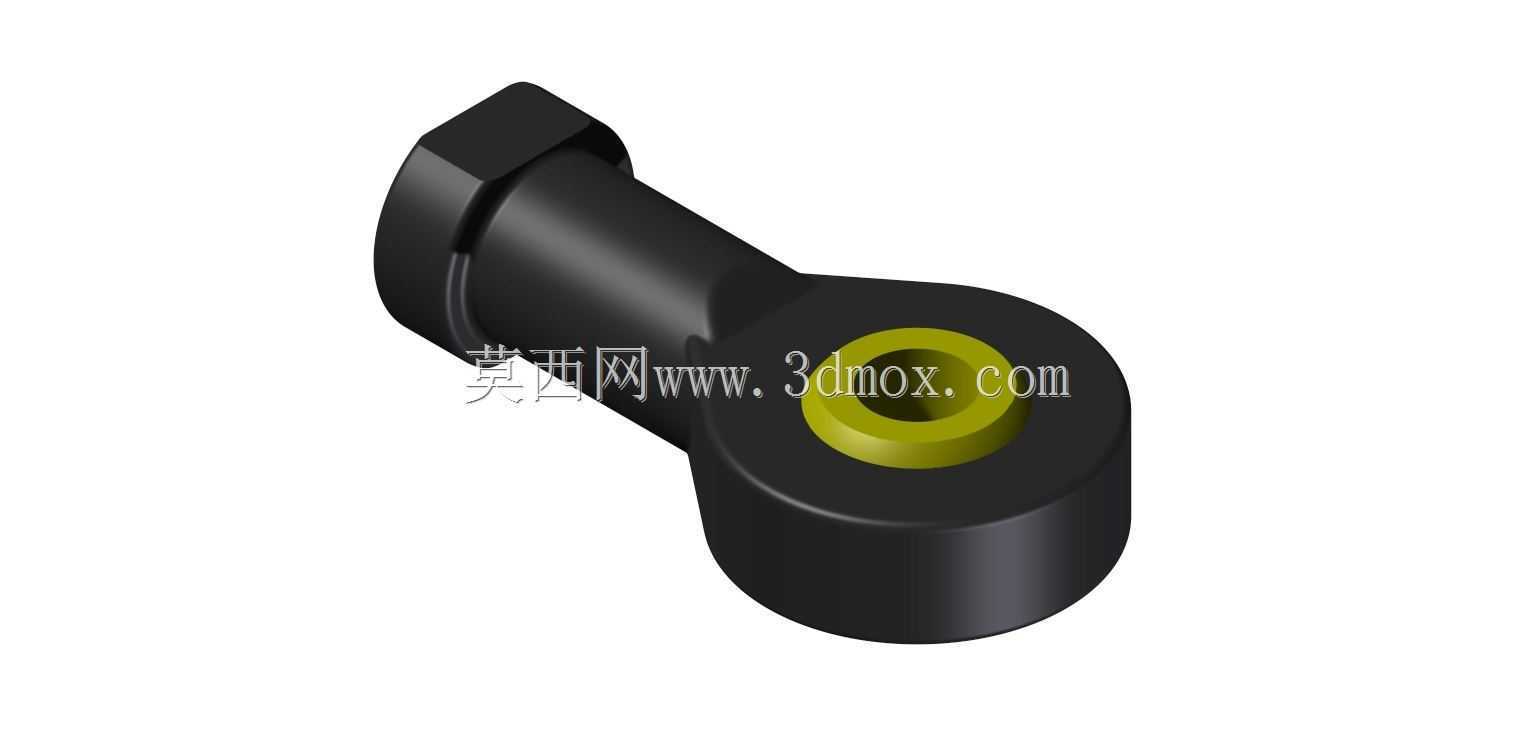

　　从结构设计来看，组件整体分为杆端连接段与球头铰接段两个功能部分，杆端采用外六角加外螺纹的结构形式，安装时可以通过六角部位施加扭矩，将组件稳固拧入对应拉杆的内螺纹孔中，螺纹规格与10mm球头的承载能力匹配，能承受常规连杆传动下的拉压载荷，不会出现螺纹滑牙或连接松脱的问题。球头铰接段的内部镶嵌了金属衬套，也就是模型中黄色的环形部件，这个衬套直接与球头销配合，相比纯尼龙的铰接孔，金属衬套能大幅提升铰接部位的耐磨性能，避免长期摆动摩擦导致尼龙孔磨损扩大，出现传动间隙超差的问题。

　　设计过程中需要重点控制几个关键尺寸边界，首先是球头的铰接中心到杆端螺纹端面的距离，这个尺寸直接决定了连杆传动的有效力臂长度，安装后如果尺寸偏差过大，会导致传动行程不准，甚至出现机构卡滞。其次是球头座的外径尺寸，10mm规格的球头对应的座体外径要匹配安装空间的避让要求，在紧凑的电气设备内部，不能因为座体尺寸过大和周边的电气元件、结构筋位发生干涉。另外杆端六角的对边尺寸也要符合标准紧固件的扳手空间要求，保证安装时普通开口扳手或套筒能顺利套入，不需要特制工具就能完成装配。

　　实际使用时，这类球头组件可以补偿连杆传动过程中出现的小角度偏斜，当两个连接轴的同轴度存在少量误差时，球头的铰接结构能自动适应角度偏差，避免连杆出现憋劲、弯曲的问题，这一点在多连杆联动的机构中优势尤为明显。尼龙材质的选用也让组件整体重量更轻，相比全金属的球头拉杆，能降低传动机构的运动惯量，在高频往复运动的场景下减少冲击载荷，提升整个机构的运行平稳性。同时尼龙材质本身具备一定的减震阻尼效果，能吸收传动过程中产生的小幅振动，降低机构运行的噪音，这也是它在民用电气设备、小型自动化装置中被大量选用的原因之一。

　　在安装适配性上，组件的球头部位可以实现一定锥角范围内的任意方向摆动，不局限于单一平面的转动，能适配空间连杆的传动需求，不需要额外增加万向节结构就能完成空间力的传递，简化了整体机构的设计复杂度。镶嵌的金属衬套与尼龙座体之间采用过盈配合压装，衬套内孔与球头销的配合间隙控制在合理范围，既保证摆动灵活无卡滞，又不会因为间隙过大导致传动空程超标，影响机构的动作精度。杆端的螺纹尾部设计有退刀槽，保证螺纹能完全拧入对应连接件，不会因为螺纹末端的不完整牙型导致连接不到位，同时退刀槽也能减少螺纹根部的应力集中，提升组件在承受冲击拉压载荷时的结构强度。

　　从工况适配角度，尼龙材质本身具备不错的耐腐蚀性，在普通室内环境下不会像钢制球头那样容易出现锈蚀问题，不需要额外做表面防锈处理，降低了零件的加工和维护成本，在一些有轻度潮湿、粉尘的工况下也能稳定工作。不过需要注意的是，尼龙材质的耐温范围有限，这类组件不适合在高温环境下使用，通常工作环境温度不超过80摄氏度，否则尼龙材质会出现软化变形，导致铰接间隙变大、结构强度下降，影响正常使用。在选型时需要根据实际的传动载荷、摆动频率、工作环境温度来确认是否适配，对于载荷较大、工作温度较高的场景，还是需要选用全金属的球头组件，但在常规的低压电气操作机构、小型轻工设备传动结构中，这款尼龙球头组件的性能完全能满足使用需求，同时兼具成本和重量优势。
