双圆柱直齿轮啮合传动组件结构设计

项目分类:齿轮 发布时间:2024-09-15 ID:771077
  • 双圆柱直齿轮啮合传动组件结构设计

  这套双圆柱直齿轮啮合传动结构,在中小功率的机械传动场景里应用十分普遍,从轻工包装线的动力传递单元,到小型输送设备的减速段,再到台式加工设备的进给传动链路,都能见到这类结构的身影。不同于斜齿轮的轴向力问题,直齿圆柱齿轮加工难度更低,装配调整容错空间更大,日常维护时的拆装更换也更便捷,很适合对传动平稳性要求不是极端严苛、但需要稳定传动比的工况。

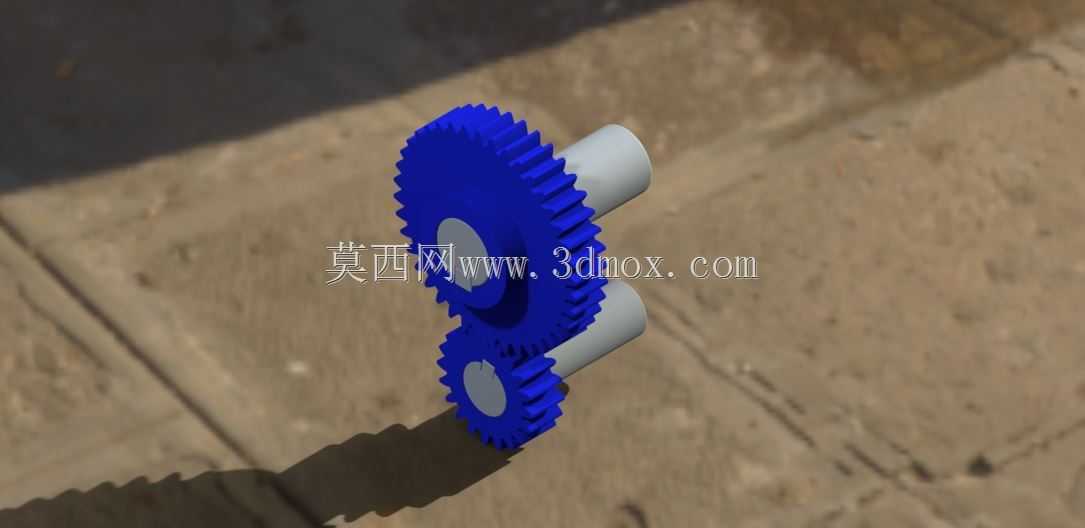

  从实际功能来看,这套组件承担的是定传动比的动力传递作用,两个不同齿数的蓝色齿轮分别与两根平行布置的金属轴过盈配合,大齿轮作为主动端接入动力输入时,小齿轮端即可实现转速提升、扭矩降低的输出,反过来如果小齿轮作为主动端,就能实现减速增扭的效果,适配不同的动力匹配需求。齿形部分采用标准渐开线齿廓设计,齿顶高、齿根圆角都做了常规的工艺优化,既保证啮合时的重合度满足连续传动要求,也能避免齿根应力集中导致的断齿风险,日常运行中只要润滑到位,就能长期保持稳定的传动精度,不会轻易出现跳齿、打齿的问题。

  设计这套结构的时候,首先要确定的是两轴的中心距,中心距的公差必须控制在合理范围内,过大会导致齿侧间隙过大,传动时反向空程量超标,还会加剧啮合冲击;过小则会导致轮齿啮合卡滞,运转阻力陡增,甚至出现齿面胶合的问题。其次是齿轮与轴的配合公差,这里采用的是基孔制的过盈配合,装配时通过压装或者热装的方式实现周向固定,不需要额外增加键槽,能保证轴的截面强度不受削弱,同时也避免了键连接带来的传动间隙。齿轮的齿宽设计也做了权衡,齿宽过大会导致载荷沿齿向分布不均,容易出现偏磨,齿宽过小则会导致单齿承受的载荷过大,降低整体承载能力,最终选定的齿宽参数刚好匹配对应模数下的许用接触应力与弯曲应力要求,适配常规中小扭矩的传递场景。

  安装边界方面,两根平行轴的轴线平行度公差需要严格控制,垂直平面与水平平面的平行度误差不能超过对应轴长的公差允许值,否则会导致轮齿仅在齿宽一端接触,局部载荷过大加速齿面磨损。轴的伸出端长度预留了标准的联轴器安装空间,不管是接入电机输出轴,还是连接下游的执行机构,都不需要额外做轴长的二次加工。齿轮的齿顶圆与周边安装腔体的内壁预留了足够的安全间隙,不会出现运转时齿顶蹭到壳体的问题,同时也预留了润滑脂的留存空间,日常维护时可以直接在啮合部位涂抹润滑脂,不需要拆解整个传动单元。

  实际选型使用的时候,需要先核算传动端的额定扭矩与最高转速,确保这套齿轮组件的承载能力覆盖实际工况的峰值载荷,避免长期过载运行。装配时要注意标记两个齿轮的啮合位置,保证齿面接触斑点沿齿高、齿宽的占比符合规范要求,装配完成后手动盘动轴件,应该转动顺滑无卡滞,没有异常的啮合异响。如果是用于有正反转要求的场景,还可以适当调整中心距来控制齿侧间隙,减小正反转切换时的冲击。这类直齿轮传动组件的通用性很强,只要参数匹配,就可以直接替换同规格的老旧传动部件,不需要对周边安装结构做大幅改动,能有效降低设备维护的成本与停机时间。
