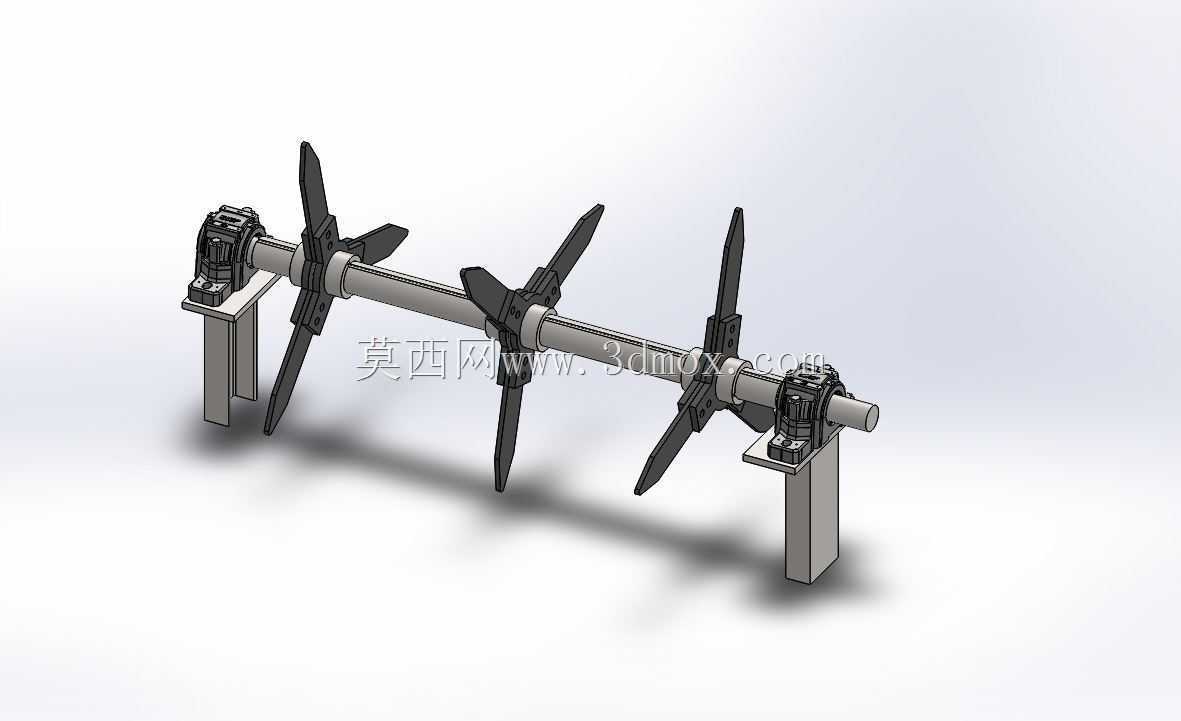

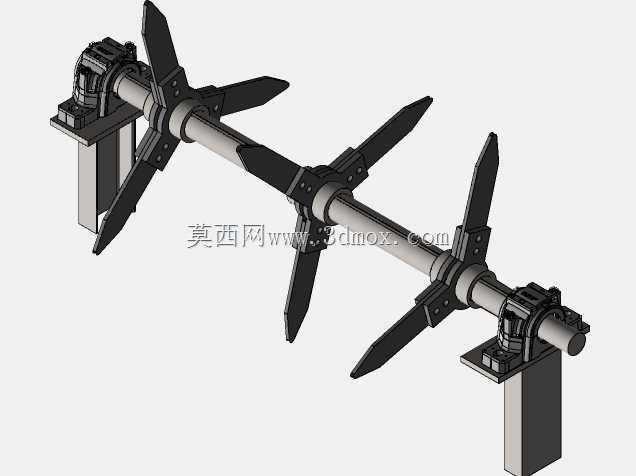

双支座多桨叶卧式搅拌轴组件结构设计

　　这套卧式搅拌轴组件主要适配常压敞口或带密封端盖的流体搅拌工况，常见于水处理药剂调配槽、化工溶剂混合罐、食品浆料均质罐体的配套安装场景，区别于顶入式垂直搅拌结构，卧式跨距安装的形式能在长条形罐体内形成沿轴向推进的紊流场，避免罐底角落出现物料沉积死角。从结构组成来看，整根轴体采用分段等直径设计，两端配置带立式安装座的轴承支撑单元，支撑座底部预留了与罐体侧壁法兰对接的安装孔位，安装时可直接通过螺栓固定在罐体两侧的预设支座上，不需要额外焊接支撑架，能大幅降低现场安装的对位难度。轴体上共设置四组倾斜式桨叶，每组桨叶通过对开式抱箍轴套与主轴锁紧固定，抱箍结合面采用止口定位，配合紧固螺栓实现桨叶的周向与轴向锁止，

　　既可以根据不同罐体的物料特性调整桨叶的安装间距，也能在桨叶出现磨损时单独拆卸更换，不需要整根轴返厂维修。桨叶本身采用后掠式倾斜角度设计，运转时既能推动介质沿轴向流动，也能带动径向层面的介质上下翻混，相比平直桨叶，相同转速下的混合效率能提升两成左右，同时运转阻力更低，能降低配套驱动端的负载扭矩。设计阶段首先根据罐体的有效长度确定了主轴的跨距，在跨距范围内均匀分布四组桨叶，保证每组桨叶的作用半径覆盖相邻区域的混合盲区，两端支撑座的位置向轴端外侧延伸出足够的密封安装空间，可根据工况需求搭配填料密封或者机械密封结构，满足带压罐体的密封要求。主轴的轴径经过挠度校核，在满载运转的最大扭矩工况下，轴体中部的最大挠度控制在允许范围内，

　　避免长期运转出现轴体弯曲变形导致的密封件偏磨、轴承异常损坏问题。两端支撑座内置的轴承采用背对背安装形式，可同时承受径向载荷与桨叶运转产生的轴向推力，适配高粘度物料搅拌时的轴向反力工况。安装边界方面，支撑座的底面为平面安装基准，安装时需要保证两侧支座的轴承孔同轴度误差在允许范围内，否则会造成轴系卡滞、轴承温升过高的问题；桨叶的外边缘与罐体内壁的预留间隙控制在合理范围，既避免运转时桨叶刮蹭罐壁，也不会因为间隙过大导致壁面附近的物料无法得到有效搅拌。轴体的一端预留了与驱动单元连接的轴伸段，可通过联轴器直接与减速电机输出端连接，也可根据安装空间需求增加链轮传动结构，适配不同的罐体顶部或侧部驱动布置方案。整套结构没有复杂的异形加工件，

　　主轴采用圆钢车削加工即可成型，桨叶可通过板材切割折弯后焊接成型，抱箍轴套采用标准铸件二次加工，整体加工难度低，备件采购替换方便，适合中小型搅拌设备厂商做标准化选型配套，也可作为现有老旧搅拌设备的改造替换部件，针对不同粘度的介质，只需要调整桨叶的倾斜角度或者增减桨叶数量即可适配，不需要重新设计整套轴系结构。在实际工况应用中，这种卧式多桨叶结构尤其适合长径比较大的卧式罐体，比如污水处理段的絮凝反应槽、有机肥生产中的浆料混合罐、涂料生产中的低速调配罐，相比单组桨叶的侧搅拌结构，沿轴向分布的多组桨叶能让整罐介质在短时间内实现均匀混合，不会出现近端混合充分、远端物料分层的问题。
