45度倾角18米长距离爬坡链板输送设备

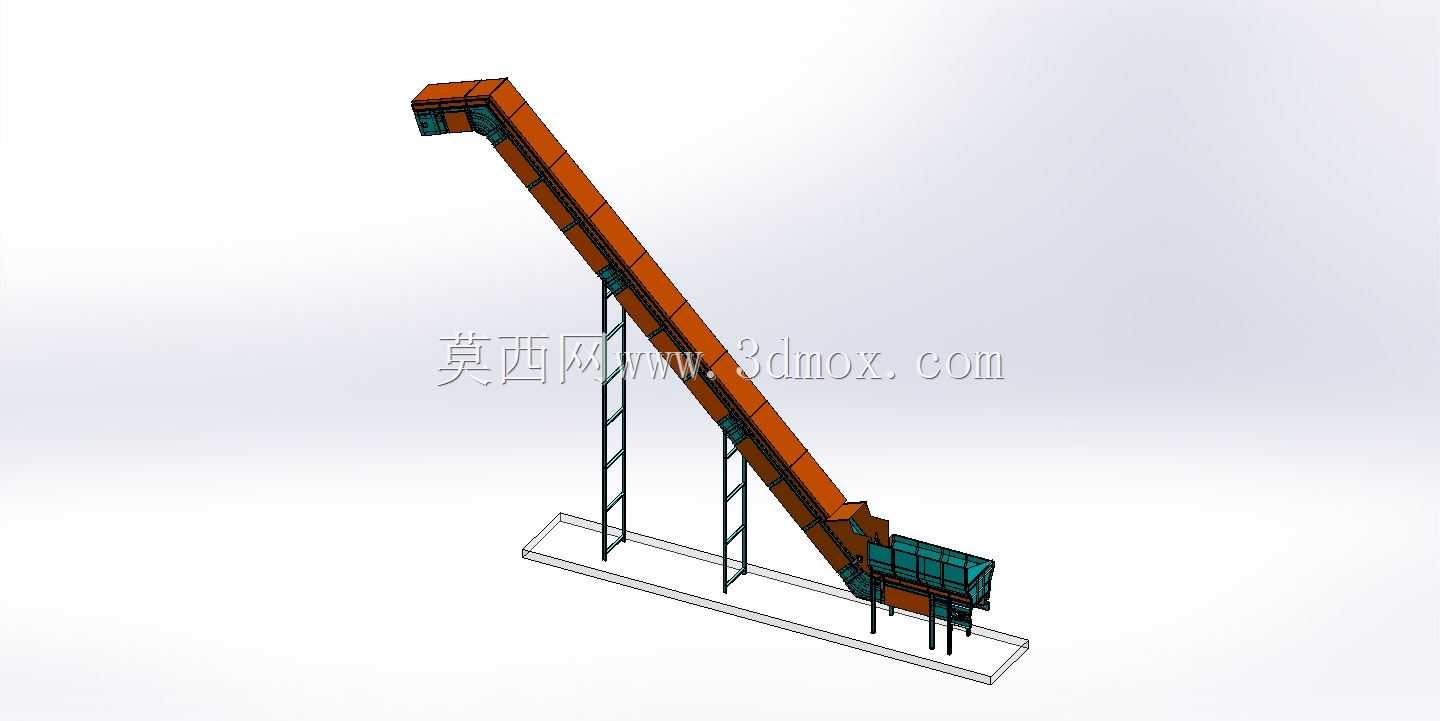

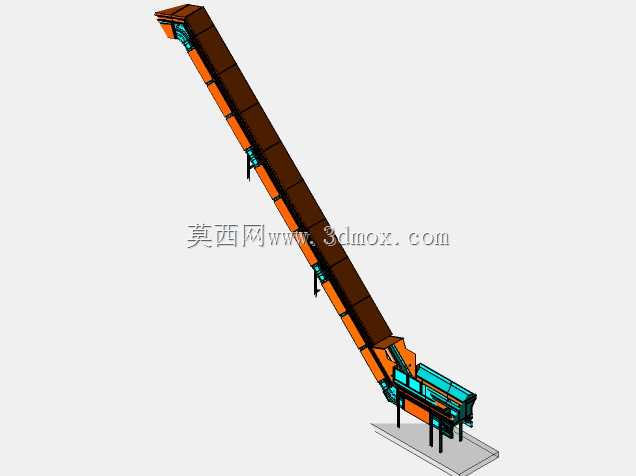

　　这套大倾角链板输送结构主要面向散料、块状物料的高位提升工况，在矿山给料、建筑垃圾转运、粮食仓储上料、废旧金属回收分拣线里都能见到同类布置思路。整机沿输送走向做45度倾斜布置，总输送长度达到18米，依靠带挡边与横向刮板的链板承载面，把低位受料点的物料连续抬升到高位卸料端，替代传统多台短输送机接力转运的方案，减少中间转接落料点，既降低物料摔碎、扬尘的概率，也省去多台设备之间的转接溜槽、对位安装与电控联锁成本。

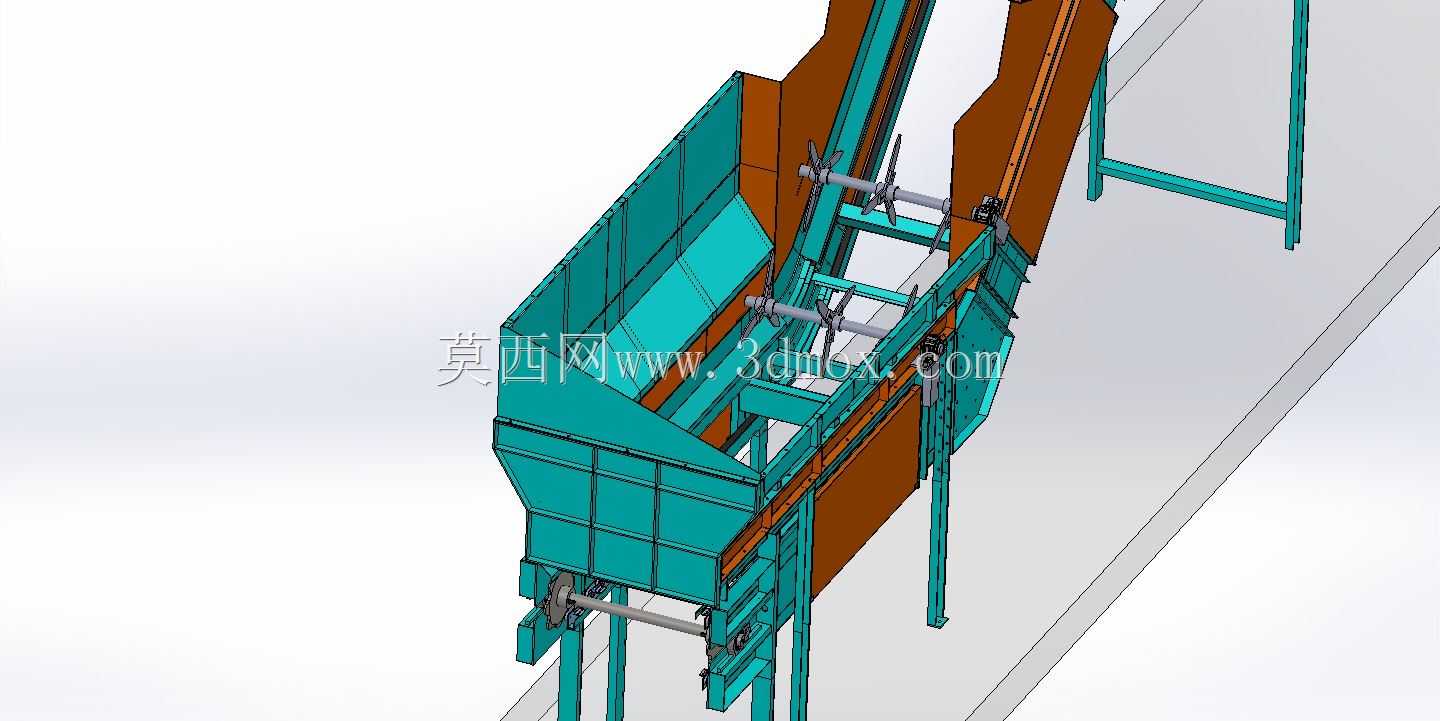

　　从结构拆解来看，设备下段设置敞口式受料斗，斗体采用多块钢板折弯拼焊，侧壁做向外扩口的喇叭形态，方便装载机、人工料仓或者前级破碎设备直接卸料，斗体内侧预留耐磨衬板安装位，长期受物料冲刷的区域可以单独更换衬板，不用整体替换料斗。受料段底部承接水平过渡输送段，链板从尾轮张紧装置出发，先水平承接落入的物料，再顺着倾斜机架逐步抬升，避免物料刚落料就直接处于斜面上发生下滑回退。倾斜段两侧设置连续加高的挡料侧板，侧板和链板挡边配合，把物料约束在输送槽内部，45度大倾角工况下，块状、颗粒状物料不会沿坡面滚落，链板上加装的横向zincir刮板/挡条进一步嵌入料层，给物料提供沿输送方向的推力，哪怕是堆积密度较大、表面光滑的散料，也能稳定向上输送。

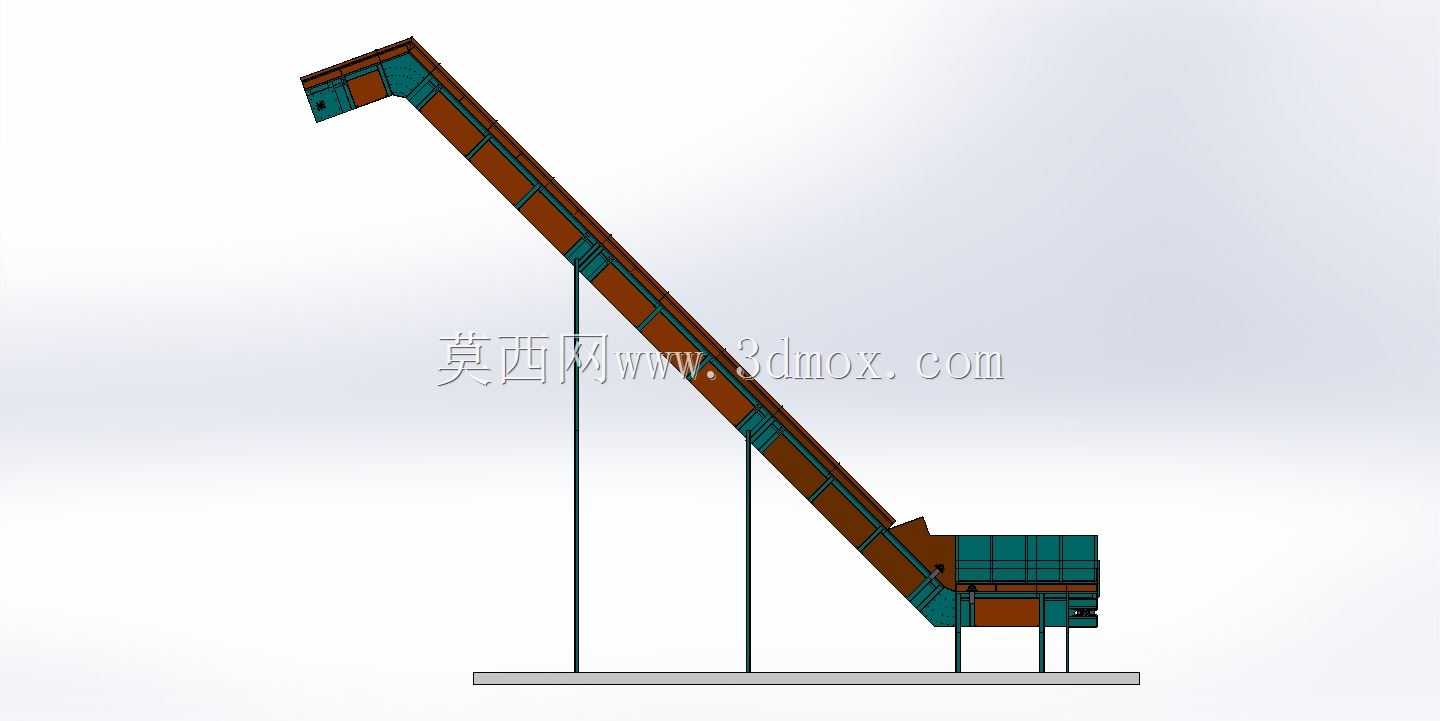

　　机架主体采用型钢焊接成型，倾斜段两侧布置通长主纵梁，中间每隔一段距离加焊横向支撑肋与斜向撑杆，抵消18米长跨度下的自重挠度与满载物料的交变载荷；倾斜段中段、上段分别设置落地支撑腿，支撑腿底部预留地脚板安装孔，现场施工时可以直接和混凝土基础预埋钢板焊接或者通过膨胀螺栓固定，支撑腿的高度差顺着45度倾角逐档变化，把整段斜架的载荷均匀传递到地面，避免长悬臂结构运行时出现晃动。头部驱动段布置在最高卸料端，驱动轴组件包含主轴、链轮、轴承座与驱动连接位，电机减速机输出端通过链传动或者联轴器和主轴相连，依靠头轮链轮和牵引链条啮合，带动整条链板循环运行；头部卸料点设置悬空卸料缺口，物料随链板绕过头轮后靠惯性抛入下游设备或者储料仓，头部下方设置回程段清料刮板，把粘附在链板表面的余料刮落，避免余料随回程链板掉落到设备下方堆积。尾端张紧机构布置在低位受料段尾部，采用螺杆式张紧结构，转动调节螺栓即可拉动尾轮轴沿导轨滑移，调整牵引链条的张紧度，补偿链条运行磨损后产生的伸长量，防止链条跳齿、跑偏。

　　建模时把所有钣金件、型钢件、转动轴系、紧固件都做了独立结构化表达：料斗的折弯边、加强筋排布，侧板和机架的螺栓连接孔位，链轮的齿形轮廓，轴承座的安装定位面，支撑腿的地脚板尺寸都完整还原。设计阶段校核时重点关注几个边界：一是18米总长下倾斜段的直线度，现场安装要保证两侧主纵梁平行度偏差控制在合理范围，避免链条运行时出现侧向摩擦；二是45度倾角对应的输送能力验算，要根据物料的堆积角、粒度大小调整横向挡条的间距和挡边高度，防止满载时物料回溜；三是驱动功率匹配，大倾角长距离输送的负载包含链板自重、物料重量、牵引链条摩擦阻力以及尾部落料的冲击载荷，选型时要预留足够功率余量；四是安装边界，设备沿倾斜方向的投影长度、垂直提升高度、两侧维护操作空间都要在厂区布局阶段提前规划，驱动端一侧要留出减速机、电机的检修拆卸空间，尾端张紧位置要留出操作人员调整张紧螺栓的作业空间，受料斗上方要预留装载机卸料的作业高度。整机还预留了安全防护安装位，倾斜段两侧可以加装防护栏杆，转动链轮、头轮尾轮位置可以加装安全防护罩，满足车间现场的安全运行规范。
