管壳式列管换热设备三维结构设计

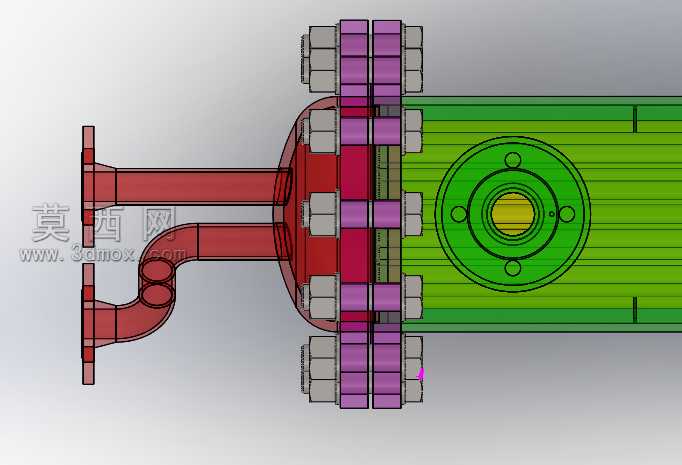

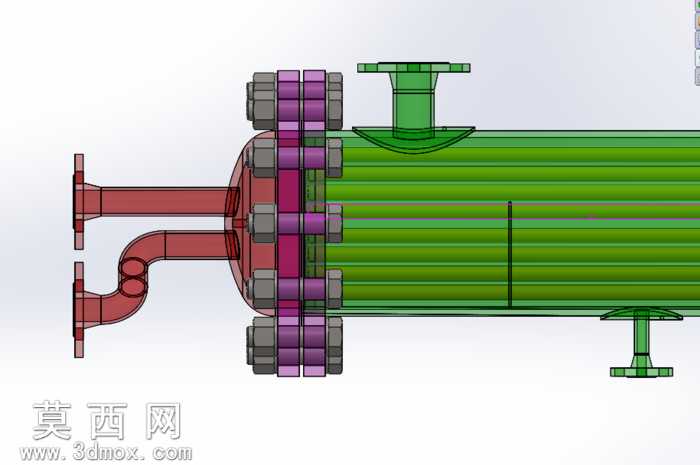

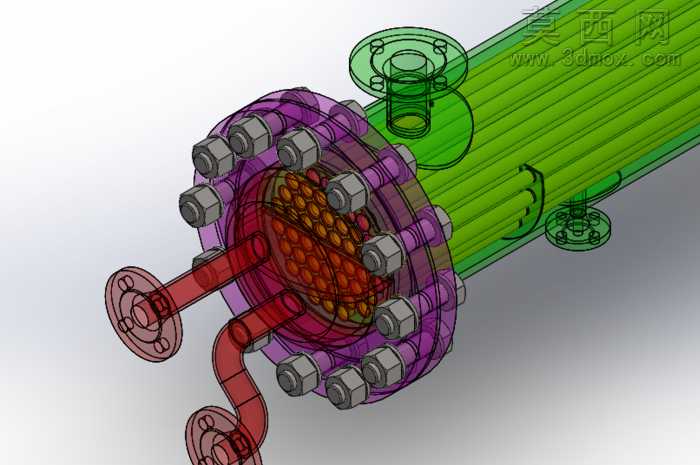

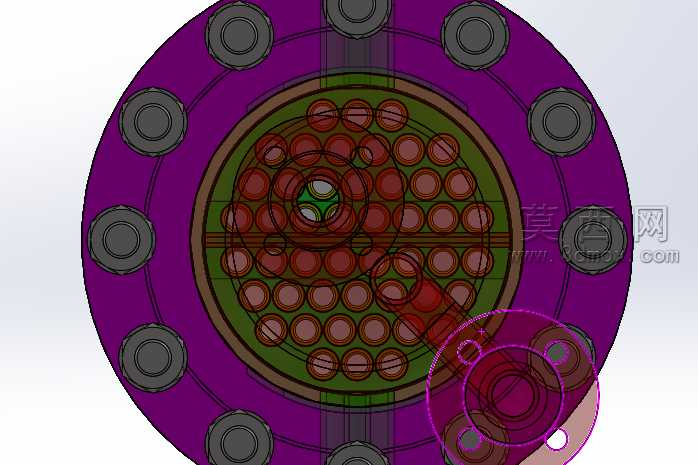

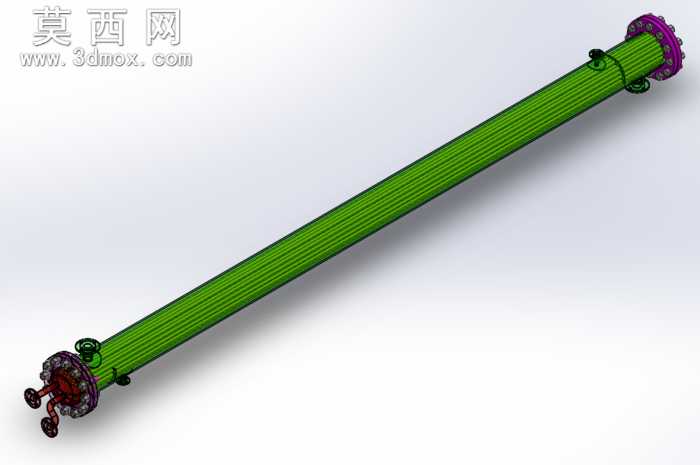

本作品采用三维参数化建模方式完成管壳式换热器的全结构设计，建模过程中严格遵循工业换热设备的通用设计规范，对各部件的装配关系、尺寸公差做了精准还原。首先完成核心换热管束的建模，按照正三角形排布规则绘制换热管阵列，对管板上的管孔做了同轴度约束，保证每根换热管与管板的装配贴合度符合承压要求；管板与管程端盖的连接采用法兰螺栓结构，建模时逐一绘制六角螺栓、螺母的标准件模型，按照法兰螺栓孔的圆周阵列规则完成装配，还原了螺栓预紧后的密封结构逻辑。壳程部分采用圆筒形壳体建模，壳体上的进出口接管、鞍式支座都做了细节还原，接管端部同样采用法兰连接结构，方便与外部工业管路对接；壳程内部的折流板按照通用设计间距做了缺口排布，建模时预留了换热管穿过的通孔，同时还原了折流板与壳体内壁的贴合关系，保证流体在壳程内的折返流动路径符合换热效率设计要求。渲染阶段采用半透明材质区分不同功能部件：壳程筒体采用半透明绿色工程塑料材质，可直观观察内部管束与折流板的排布；管程端盖采用半透明紫色材质，清晰展示管程流体的进出流道；螺栓、法兰密封面采用金属银灰色材质，还原金属紧固件的质感；换热管束采用橙红色半透明材质，区分管程与壳程的流体区域。设计过程中重点考量了设备的可装配性与可维护性，所有法兰连接结构都预留了标准件的拆装空间，管程端盖拆卸后可直接完成管束的清理与更换，进出口接管的位置设计兼顾了工业现场的管路排布习惯，整体模型可直接用于换热设备的教学演示、方案汇报与结构优化参考，各部件的参数化特征支持后续根据工况需求调整换热面积、壳体直径、接管尺寸等核心参数，无需重新搭建基础模型即可快速衍生不同规格的同类型设备方案。
