100毫米量程数显游标卡尺三维设计

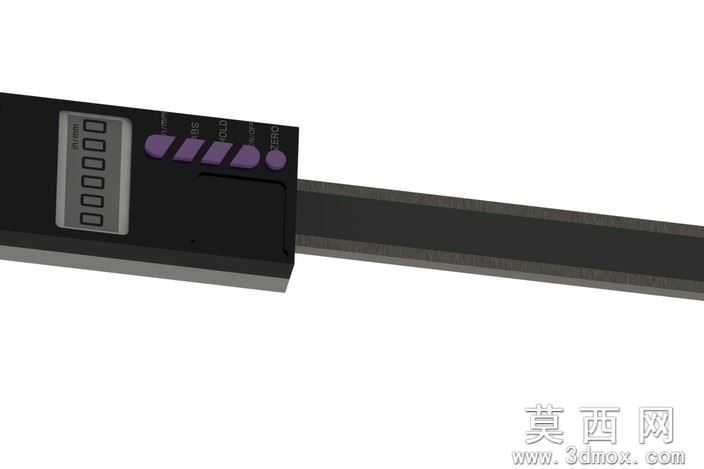

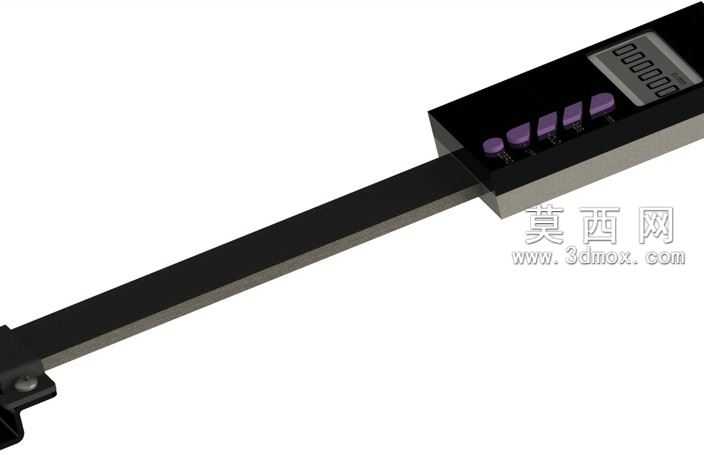

本作品为100毫米/4英寸量程的数字显示游标卡尺三维建模成果，建模过程中严格遵循实物测量工具的结构比例与功能逻辑，完整还原数显卡尺的核心组成部分。建模阶段首先搭建尺身主体结构，采用拉伸特征构建长条形尺身基体，保证尺身平直度与导轨槽的尺寸精度，为滑动测量组件提供精准的运动轨道。数显模块部分单独进行细节建模，还原显示屏区域、功能按键的排布与外观造型，按键部分采用小尺寸拉伸加圆角处理，模拟实体按键的凸起触感，显示屏区域预留数字显示的平面区域，还原真实数显卡尺的读数界面结构。滑动测量爪部分分别构建内测量爪与外测量爪的结构，保证测量爪的工作面平行度符合量具的精度要求，滑动组件与尺身导轨的配合部分采用贴合的装配结构设计，还原卡尺滑动时的顺畅配合关系。材质渲染阶段，尺身主体采用哑光不锈钢材质，调整金属材质的粗糙度与反射参数，模拟工业量具常用的不锈钢表面质感，数显模块外壳采用黑色哑光工程塑料材质，与金属尺身形成材质对比，按键部分采用深紫色半哑光塑料材质，还原实物按键的视觉效果，显示屏区域采用深色半透明玻璃材质，模拟数显屏幕的显示质感。结构设计上完整还原数显卡尺的锁紧装置、测量爪定位结构，各部件之间的装配关系符合实际产品的组装逻辑，滑动部分的间隙控制贴合真实量具的配合精度，既保证滑动顺畅又避免结构松动。设计过程中优先保证量具的功能结构还原，所有尺寸比例参照真实100毫米量程数显卡尺的参数设定，确保模型可用于量具结构展示、测量工具原理演示等场景，建模过程中对边角处做合理的圆角处理，还原工业产品的倒角工艺细节，避免尖锐棱角不符合实际生产工艺的问题，整体模型结构完整，细节丰富，可直观展现数显游标卡尺的外观形态与内部结构逻辑。
