高压车载牵引逆变控制装置结构设计

　　这套牵引逆变控制装置面向高压交流电机驱动场景搭建，整体采用封闭箱体式布局，将功率变换回路、控制接口、冷却通路与安装固定结构整合在同一紧凑壳体内。装置适配最高800V电压平台，峰值输出能力对应50kW功率等级，持续运行功率按50kW标定，输入侧适配35kW级动力链路，可在电动汽车、混合动力车辆以及农业作业装备的电驱动系统中承担直流到交流的电能转换任务，把高压母线电能调理为驱动交流牵引电机所需的可控三相输出。

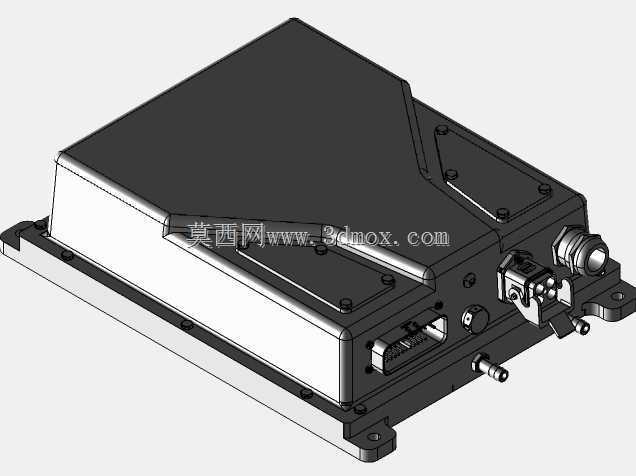

　　从整车布置角度看，这类电控单元往往需要在底盘有限空间内避让悬架、线束、冷却管路与车身钣金，因此外形被控制在344mm×254mm×88mm的边界内，长宽高比例偏向扁平低矮，顶面做了折线过渡而非完整直角矩形，能够在贴近车架或舱体斜面安装时减少无效占用空间。壳体底部延伸出带孔安装支耳，支耳开孔位置与箱体主受力筋条连为一体，装配时可通过螺栓直接锁附在车架安装梁或设备支架上，不需要额外加装复杂转接底座；支耳与箱体主体之间保留了足够的扳手操作空间，现场拆装时不会被侧面接头遮挡。

　　结构设计上，箱体主体承担密封、防护和散热三重作用。外壳采用薄壁加强筋形式，在控制整体重量的同时提升侧壁抗振能力，顶面和侧面分布的紧固螺钉沿密封法兰均匀布置，使箱盖与底座之间能够形成稳定压紧力，适应车辆运行中的振动、冲击和温变环境。外部接口集中布置在箱体一端，其中动力接线端子采用带锁止结构的连接形式，低压信号与通讯接口分区设置，CAN 2.0通讯接口用于和整车控制器交换转速、扭矩、故障状态等运行信息，接口旁预留的定位特征可以防呆，避免装配过程中出现错插。冷却接口采用液体冷却方案，冷却液通过箱体内部流道带走功率模块工作时产生的热量，相比自然散热结构，液冷方式更适合峰值功率频繁输出的牵引工况，也能让电控单元在密闭设备舱内保持更稳定的工作温度。

　　在三维建模过程中，壳体外形、安装耳片、接头位置和顶部异形轮廓都需要按实际装配关系还原。箱盖折线区域不仅是外观造型，更影响内部器件高度分配和密封面走向；侧面连接器的突出长度、电缆弯曲半径以及维护插拔空间都应在布局阶段同步校核。对于结构工程师而言，该模型可用于检查电控箱与车架、电机、水泵、管路和线束之间的干涉关系，也可作为高压动力舱布置、支架设计和检修口规划的参考。装置整体没有采用松散的外挂组件，而是把功率、控制、冷却和安装功能压缩进独立模块，便于在不同车型或农业设备平台上进行移植匹配。

　　实际选型时，需要重点关注安装面平面度、支耳承载方向、冷却液管路走向以及高压端子与低压信号端的隔离距离。箱体侧面的接头朝向应便于整车线束和水管顺直连接，避免软管出现小半径折弯；底部固定点则应与车架刚度较高的区域对应，以降低振动工况下箱体局部应力。通过该结构可以直观看到高压牵引逆变器从功率需求到物理落地的完整设计逻辑：在有限体积内兼顾散热效率、密封防护、接口维护和安装强度，使电控装置能够稳定服务于移动装备的交流电机驱动系统。
