电动宽压车载骑行仪表总成结构

　　这套车载骑行仪表总成面向电动两轮车、改装电摩以及小功率电驱动平台的人机交互需求，核心作用是把整车控制器、电机驱动系统和电池管理链路的运行数据集中呈现给骑手。仪表本体采用贴合车把安装视野的流线型外轮廓，上壳做了环绕屏幕的遮光檐结构，能够在强光直射工况下削弱屏幕反光，下壳预留出线束引出的过渡槽，外接连接线从壳体低位侧方穿出，既避让车把夹持区域，也能让线束沿车架立管自然走线，减少弯折应力。

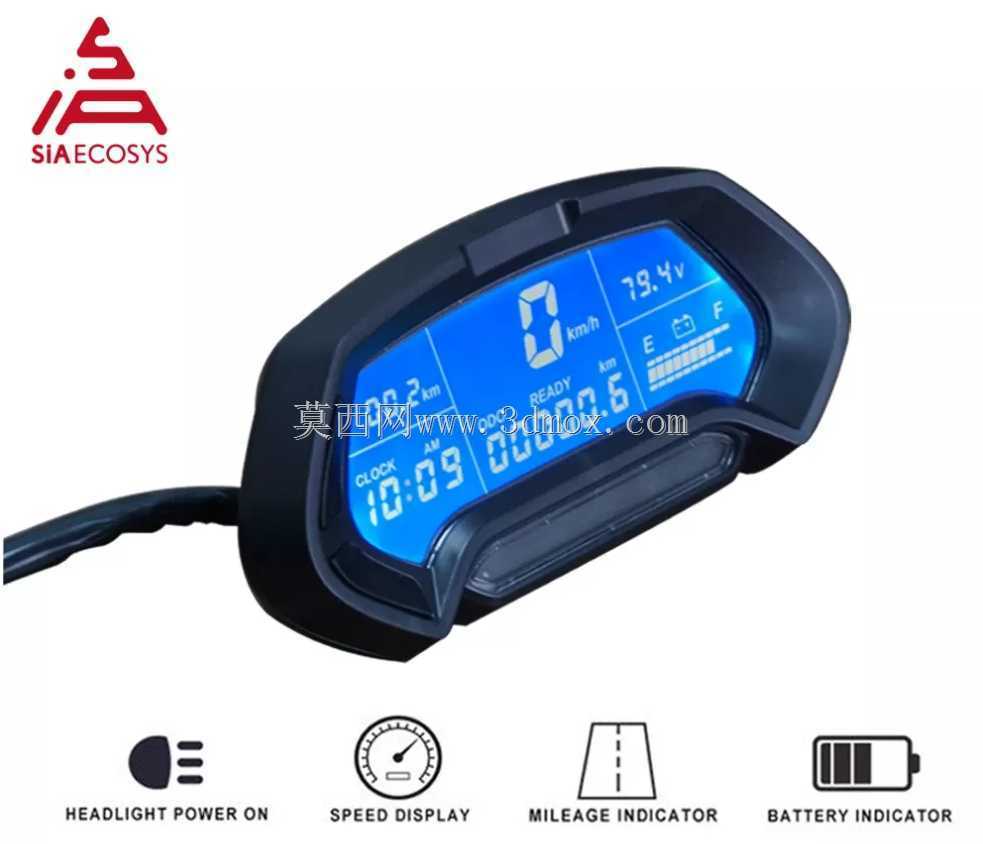

　　从功能布局来看，正面显示区域覆盖车速、母线电压、时钟、电量、档位与就绪状态等常用信息，蓝色背光面板在弱光环境下具备较高辨识度，界面分区把动态车速放在视觉中心，电压与电量状态布置在右上区域，时钟和累计/短途数值放在左下，骑手正常骑行姿态下只需余光即可读取关键参数。壳体两侧的包边形成防撞轮廓，跌落或低速倾倒时可先接触外壳缓冲，降低屏幕直接触地碎裂的风险。

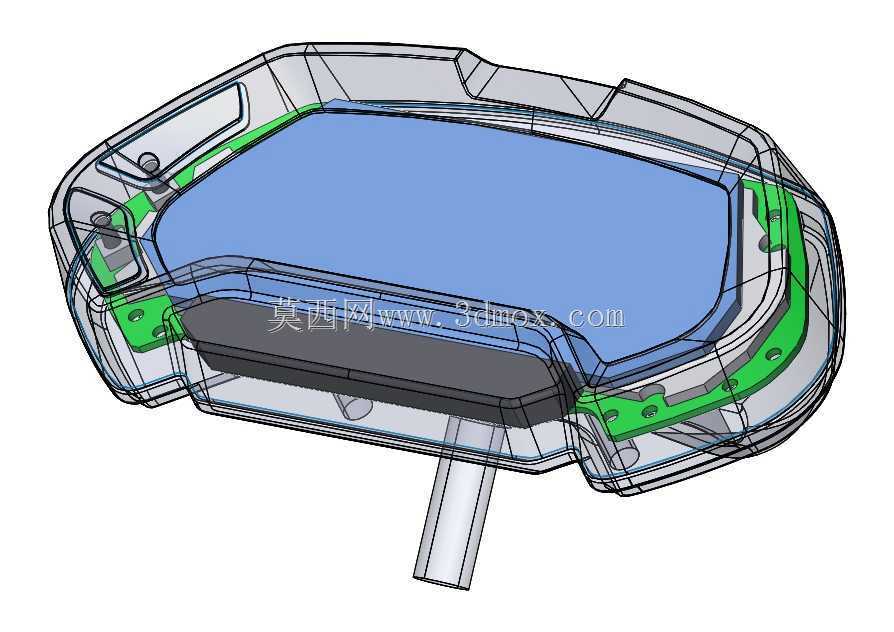

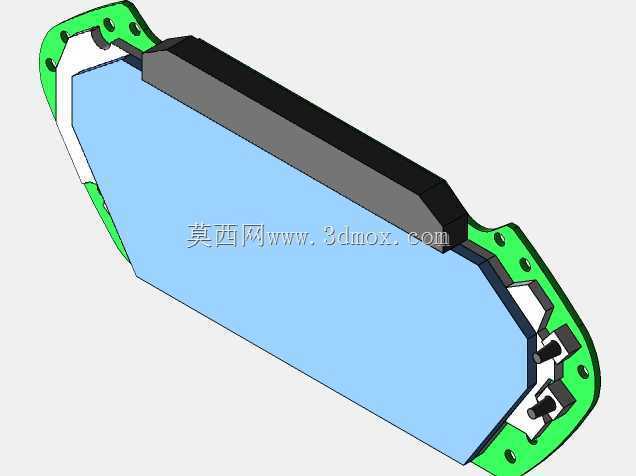

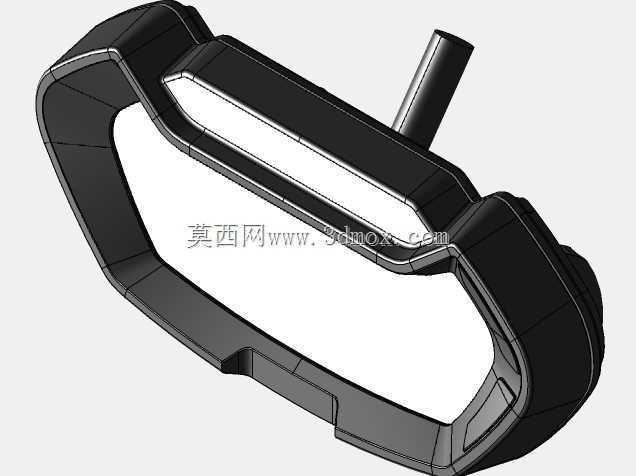

　　结构设计上，仪表内部容纳PCB控制板、液晶显示模组、按键与接插连接位，前壳与后壳之间可通过卡扣加螺钉的方式组合，形成便于装配和后期检修的分层结构。模型把显示面板、黑色外罩、出线线缆以及底部功能图标示意都做了还原，能够用于整车总布置校核、车把附件干涉检查以及外观方案评审。安装边界方面，这类仪表通常布置在车把中部或把立上方，后方需要预留线束弯折半径，前方不能与前挡泥板、车头灯罩在最大转向角位置发生干涉；底部支撑区域要考虑把卡箍、减震垫和锁紧螺钉的空间，外壳轮廓与车把圆管之间应保留均匀间隙，避免转向过程中拉扯线缆。

　　在电驱改装场景中，宽压适配意味着仪表可跟随不同电池配置和电机控制器使用，结构工程师在整车开发阶段需要同时核对屏幕可视角度、按键操作距离、接插件朝向以及防水密封面。该模型可作为驾驶舱附件设计的参考基础，用于检查人机视野、线束走向、外壳防护和安装点位之间的协调关系。
