农业植保四旋翼喷洒无人机结构设计

　　这套三维结构方案面向大田作物的低空植保作业场景，核心解决传统人工背负式喷药效率低、药剂暴露风险高、丘陵连片地块转场困难的实际痛点，整机采用四组涵道式升力单元的布局形式，区别于常规开放螺旋桨植保机，涵道护圈将高速旋转的桨叶完全包裹在环形风道内，作业过程中即使贴近果树冠层、田间棚架或者临时拉线，也不会出现桨叶打枝、剐蹭障碍物导致炸机的问题，同时涵道结构能够约束桨叶下洗气流的扩散范围，让下压风场更集中，喷洒出的雾滴可以直接穿透作物上部叶片，抵达植株中下部的茎叶背面，大幅减少雾滴随风飘移到相邻地块或者作业人员身上的概率。

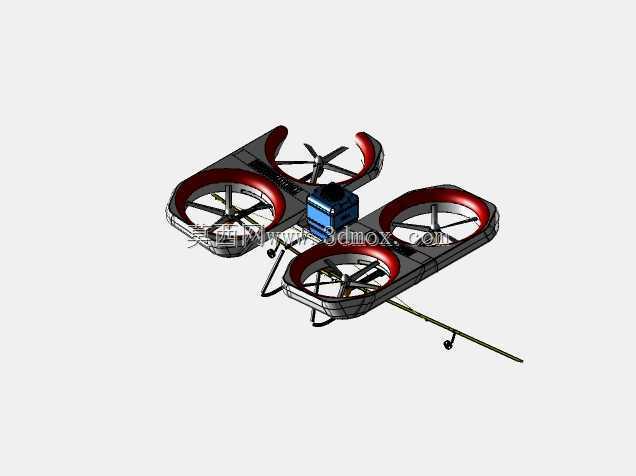

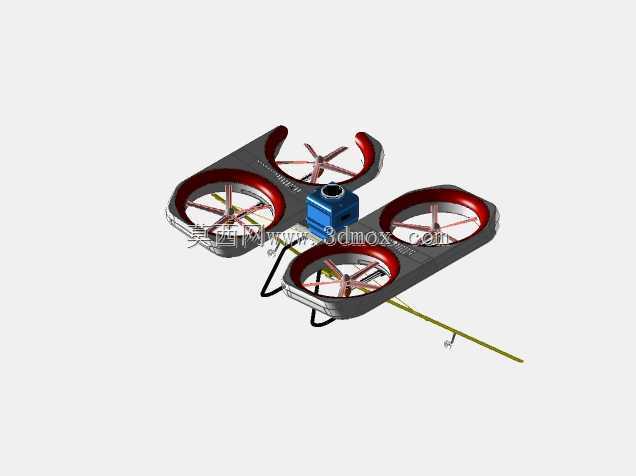

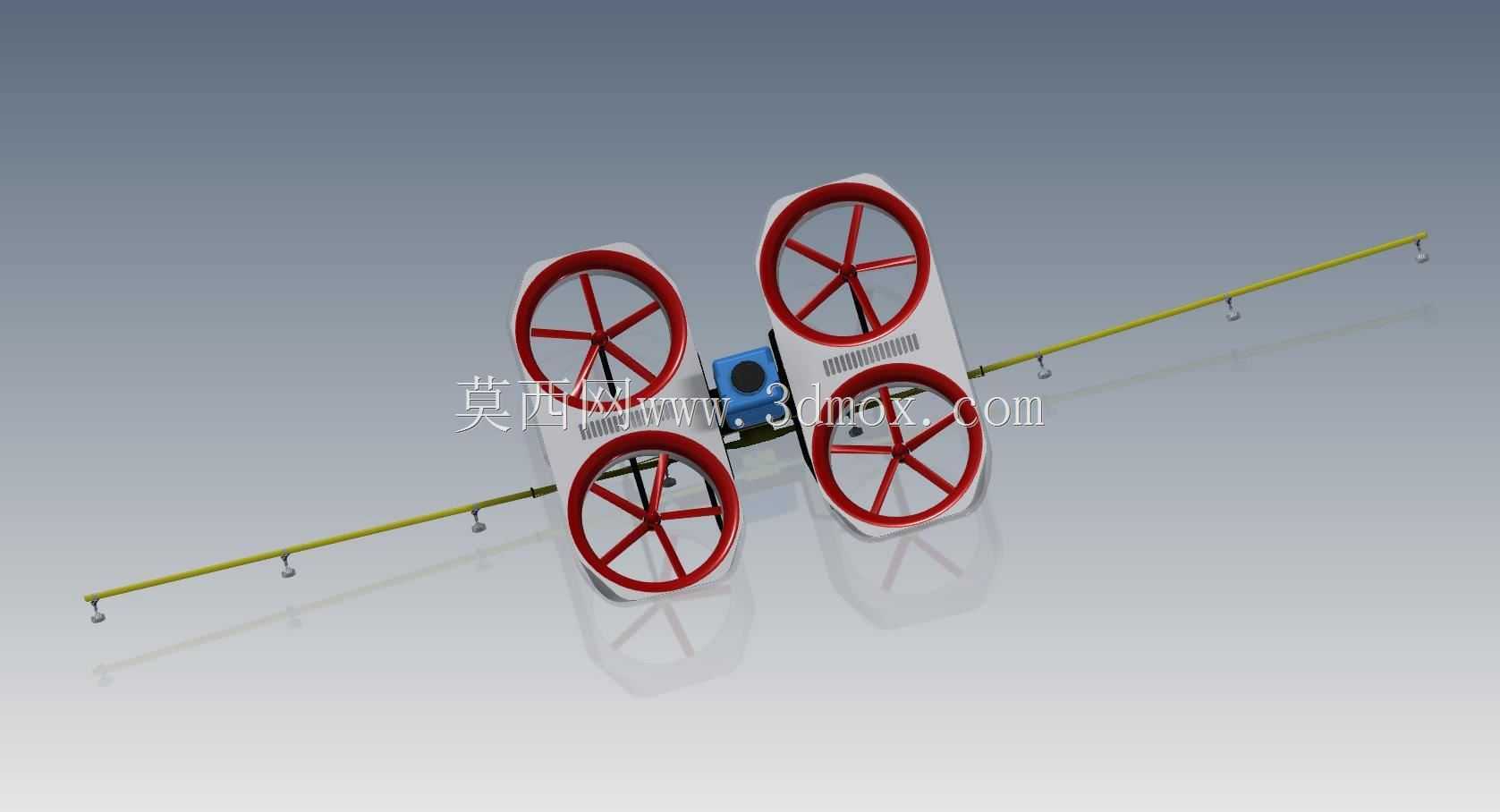

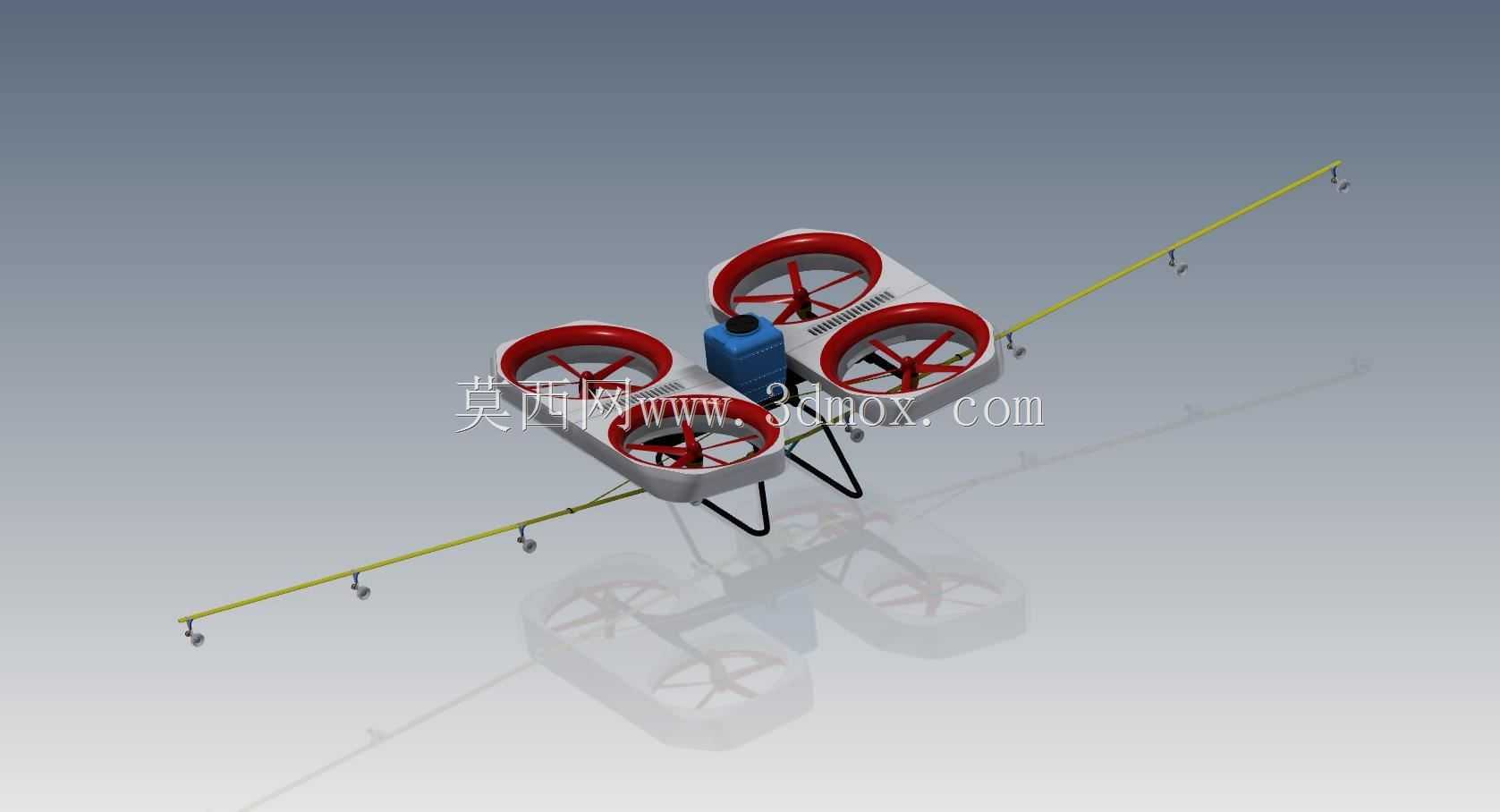

　　从实际作业的功能逻辑拆解，整机中部的承载平台预留了药箱安装位，图中蓝色箱体即为储药单元，箱体采用重心贴近整机几何中心的布置方式，无论药箱内药液满载还是逐步喷洒消耗，整机的重心偏移量都能控制在飞控系统可自主修正的区间内，避免药液晃动带来的姿态扰动。横跨整机前后方向的两根长喷杆通过快拆管夹固定在机身下部的延伸支架上，喷杆沿作业幅宽方向均匀布置多个雾化喷头，单架次作业的喷幅可以覆盖数米宽的作物垄带，配合低空匀速飞行，一亩地块的喷洒作业仅需极短时间即可完成，作业效率是人工背负喷雾器的数十倍。喷杆末端做了轻微的上翘避让设计，当无人机在起伏田块低空飞行、喷杆意外触碰田埂或者高出作物的杂草时，柔性的安装座可以产生小幅度偏转缓冲，不会直接出现喷杆弯折、喷头脱落的故障。

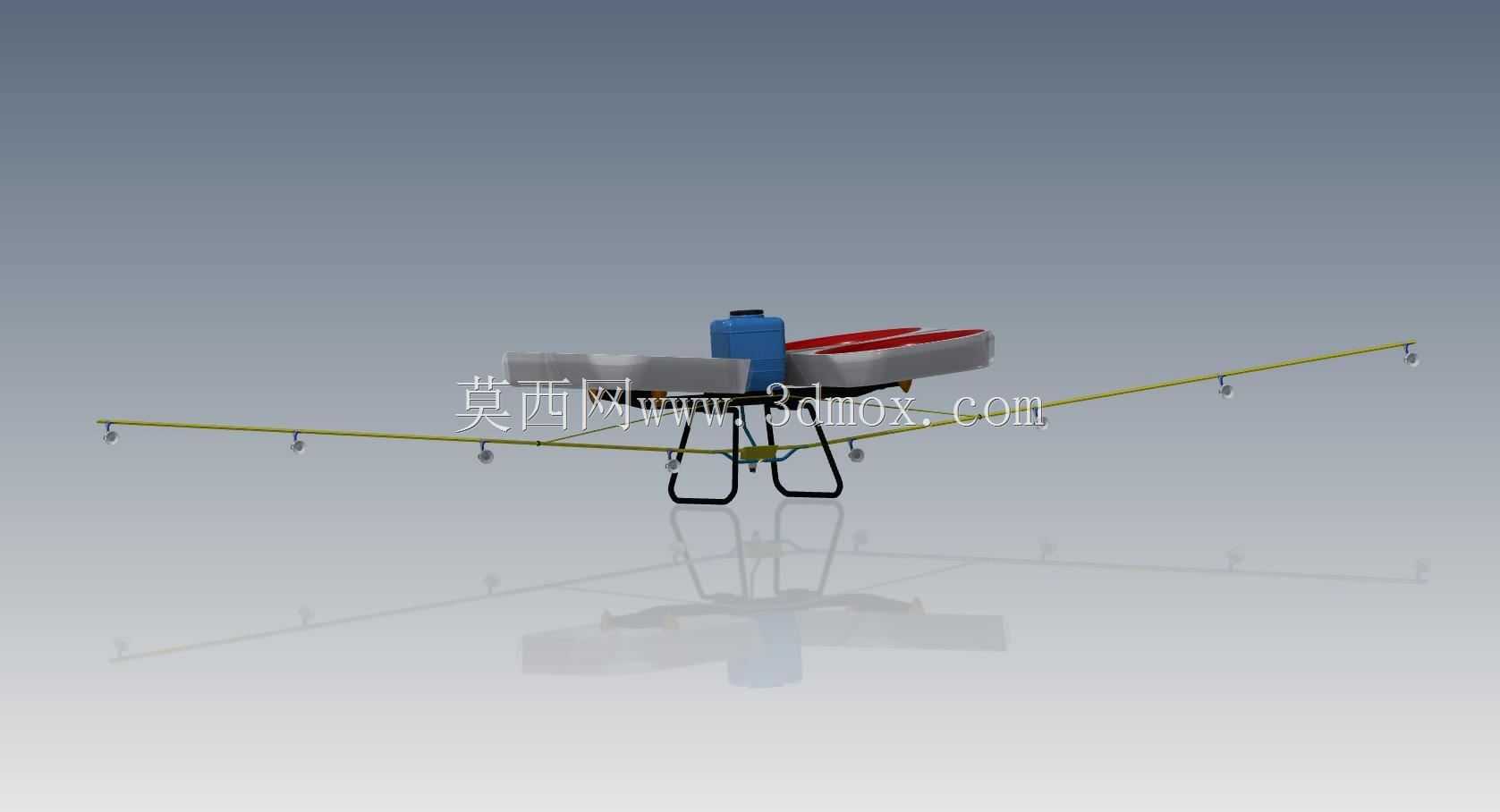

　　结构设计阶段首先要敲定的是涵道升力单元的安装边界，四个涵道组件呈矩形对称分布在机身四角，相邻涵道的内壁间距预留足够的散热间隙，避免电机长时间大负载运转时热量积聚，涵道外圈的护圈采用轻量化薄壁结构，在保证抗冲击强度的前提下尽可能降低无效自重。机身下部的起落架采用弯折管架结构，架体高度经过匹配设计：当无人机降落至田埂或者简易停机坪时，下方悬挂的喷杆、喷头最低点和地面之间预留足够的安全距离，即使地面有少量土块、杂草凸起，也不会剐蹭喷杆导致喷头移位；同时起落架的跨距设计兼顾了降落稳定性，整机满载药液降落在不平整的田间地面时，不会因为单侧支撑下陷出现侧翻。

　　动力系统的安装座做了模块化拆分设计，每个涵道内部的驱动电机、桨叶都可以单独拆卸维护，田间作业结束后清洗机身、更换磨损桨叶时，不需要拆解整个机身框架，日常维保的操作门槛大幅降低。喷杆的管路布局沿着机身下部的支架走线，从药箱引出的输液管通过扎带固定在管架内侧，避免管路裸露在涵道的下洗气流中出现反复摆动、长期摩擦破损的问题，管路和喷头的对接位置预留了密封安装位，防止带压药液出现渗漏。整机的所有外露结构件都做了圆角过渡处理，没有尖锐的突出棱角，作业人员在田间加药、搬运整机的时候，不会被棱角划伤，也避免剐蹭到作物的枝叶。

　　针对农业作业的复杂工况，设计过程中也充分考虑了不同作业场景的适配性：当需要在连片大田做叶面肥喷洒、除草剂喷施作业时，可以装配长幅宽喷杆，最大化单架次作业覆盖面积；如果是在果园、大棚周边做小范围病虫害防治，也可以更换短喷杆，缩小整机的横向尺寸，提升在狭窄空间内的转向灵活性。涵道风机的下洗气流还可以在喷洒作业时同步吹动作物叶片翻动，让叶片正反面都能均匀附着药雾，相比无涵道的开放旋翼机型，雾滴的沉积均匀度有明显提升。整机的框架结构采用轻量化管材拼接，在保证整机结构刚性、承受满载药液重量与飞行振动载荷的前提下，尽可能控制整机自重，从而提升单架次的药液搭载量，减少往返起降加药的频次，更适合大规模种植地块的连续植保作业需求。
