电动泵专用吸入法兰连接管件

　　在流体输送系统的现场布置中，泵入口段的连接可靠性往往决定整套管路能否长期稳定运行。吸入法兰作为电动泵与上游吸入管路之间的过渡连接件，承担着对中、密封、承载和流道衔接的多重作用，其结构并非简单的盘状接头，而是需要结合泵腔入口尺寸、管路走向、安装空间以及维护拆装习惯进行综合设计。

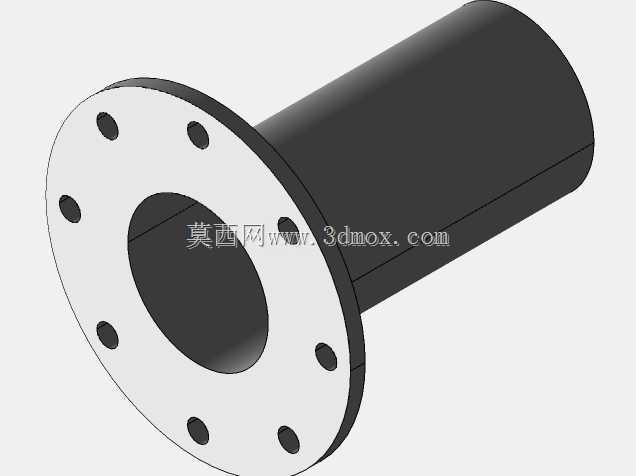

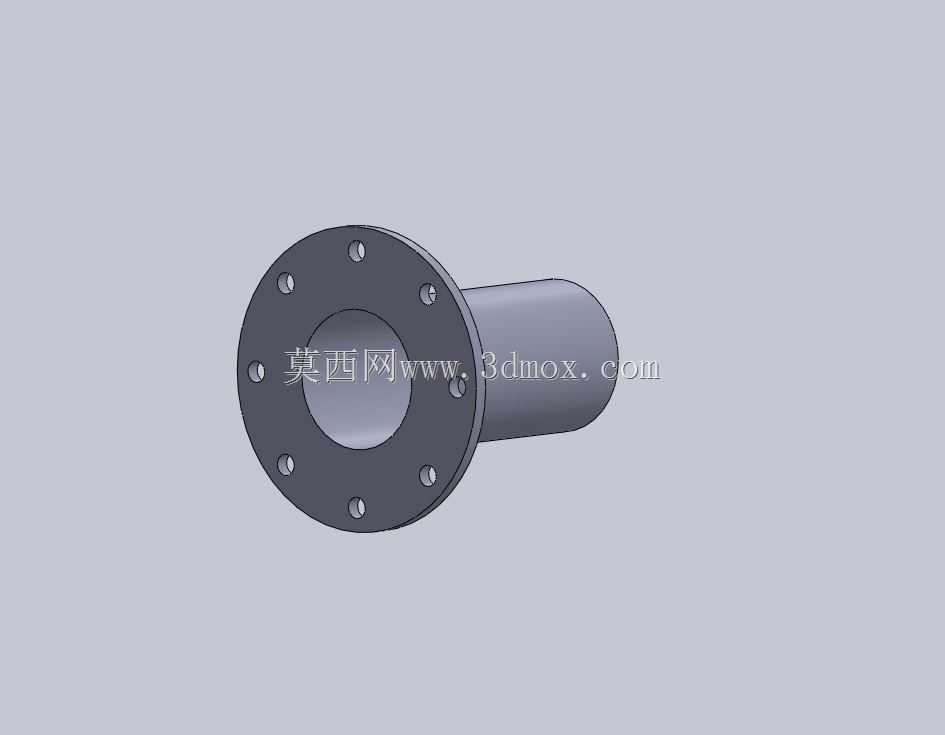

　　该模型呈现的是一种带延长筒段的吸入法兰结构。一端为圆形法兰盘，盘面上沿圆周均布多个安装孔，用于与泵体或配对法兰进行螺栓紧固；另一端延伸出圆柱形接管，可与吸入管道形成插接、焊接或其他形式的配合。法兰盘与筒段之间采用圆滑过渡，既减少了入口处的突变阻力，也增强了根部的刚性，避免在螺栓预紧和管路载荷作用下出现局部应力集中。

　　从泵类设备的实际使用场景看，吸入侧通常处于低压甚至负压状态，任何密封失效都可能引入空气，导致泵产生气蚀、流量下降、噪声增大或运行不稳定。因此，法兰端面的平面度、螺栓孔的位置度以及密封面区域的加工余量都需要在设计阶段明确控制。模型中法兰盘厚度较大，能够提供足够的夹紧力分布范围；圆周孔位避开主流道区域，使螺栓载荷更均匀地作用于密封面，有利于垫片压紧。

　　延长筒段的设置具有明显的工程意义。相较于直接贴近泵入口的短法兰，带直管段的结构可以为流体提供较稳定的进入方向，减少弯头、变径或阀门紧邻泵口时造成的紊流。对于电动泵而言，入口流态越平稳，叶轮吸入条件越好，尤其在输送清水、冷却液、工业流体或其他低黏度介质时，合理的入口直管段有助于降低振动和水力损失。筒段外径与内径形成确定的壁厚，既满足承压要求，也为管道对接提供明确边界。

　　在建模思路上，该零件适合采用回转体特征与阵列特征结合的方式完成。主体轮廓可通过旋转生成法兰盘和圆柱筒段，再在法兰端面上建立单个螺栓孔并按圆周阵列复制，保证孔间夹角一致。密封面、孔口倒角和端部倒角应作为细节特征单独处理，因为这些位置直接影响装配接触、垫片压合以及操作人员安装时的安全性。若后续需要投入加工，还应在工程图中补充端面粗糙度、孔位公差、同轴度和法兰密封面平面度等要求。

　　安装边界方面，设计人员需要重点核对法兰盘外径是否与配对法兰、螺栓规格及扳手空间相匹配；螺栓孔数量和分布圆直径决定了紧固件能否互换；筒段长度则影响泵体与管路之间的最小轴向距离。在紧凑机组中，延长筒段可能用于跨越机架板、隔振垫或护板；在检修空间受限时，又需要确认该长度不会妨碍泵体抽出或管道拆卸。对于存在管路热胀、设备振动或基础沉降的场合，还应结合弹性接头、支吊架和对中调整方案综合评估，避免法兰根部承受额外弯矩。

　　从结构功能上看，该吸入法兰既属于泵的入口附件，也是管路系统中的定位连接件。其外形简洁，加工工艺性较好，适合车削、钻孔和端面精加工。三维模型能够直观反映法兰盘、筒段、孔位和流道之间的空间关系，便于在泵组装配中检查干涉、核对密封位置，并为后续生成工程图、装配仿真和物料选型提供依据。对于从事泵类设备设计、管路集成和维修改造的工程人员来说，这类零件虽然结构基础，却对系统密封性能和入口流动状态具有直接影响。
