L型带加强筋壁挂式安装支撑固定座

　　在工业设备壁挂安装、电气柜体附件固定、小型机电组件侧装的场景里，这类L型带三角加强筋的支撑固定座是非常常用的结构连接件，很多现场安装的结构工程师在做壁挂类组件排布时，都会优先选用这类一体折弯或焊接成型的支撑结构，相比无加强的直角折弯件，它的抗形变能力要高出不少，能有效避免长期承重后安装面下倾、连接部位开裂的问题。

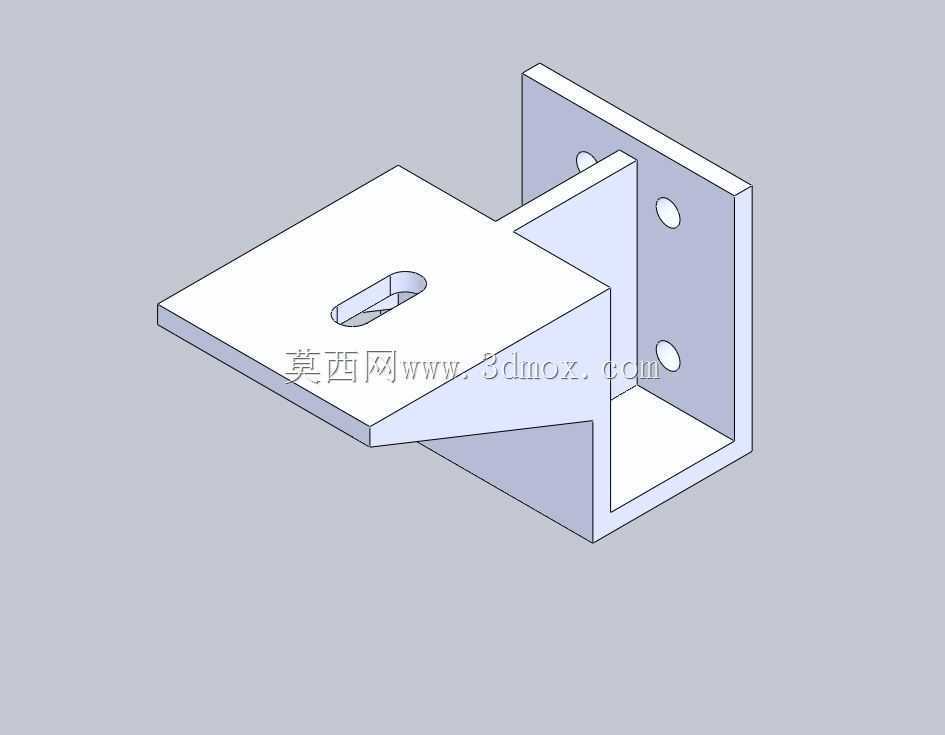

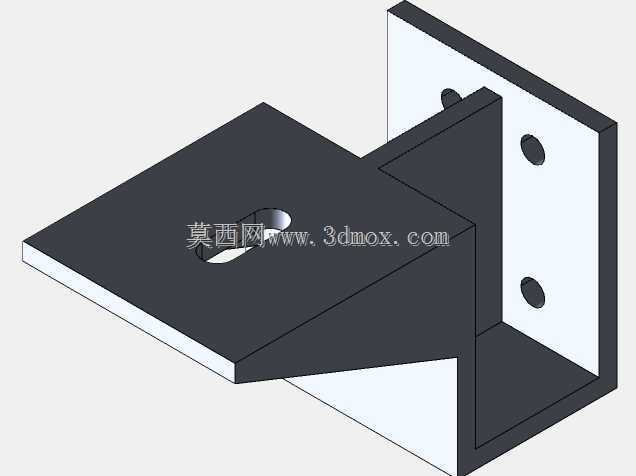

　　从结构功能来看，这个固定座分为两个垂直的安装基面，垂直方向的立板是用来贴合墙面、设备立柱或者柜体侧壁的安装基准面，上面开有三个圆形通孔，是用来穿装膨胀螺栓或者机牙螺丝的，三个孔呈三角排布，相比两孔固定能有效限制安装后的转动自由度，避免长期受振动后支撑座发生偏转。水平方向的托板是用来承载被支撑物件的安装面，上面开有一个长条形腰型孔，这个设计是现场安装时的容错结构，当被支撑件的安装孔位存在少量加工误差，或者现场安装位置需要小幅调整时，腰型孔可以提供前后方向的调节余量，不用重新扩孔或者返工调整立板的安装位置，能大幅提升现场装配的效率。

　　在设计这个支撑座的时候，首先要考虑的是载荷的传递路径，被支撑件的重量通过水平托板传递到直角折弯部位，再通过立板传递到固定的基面，直角位置的三角加强筋是整个结构的核心受力补强结构，它直接连接托板底部和立板侧面，把直角位置的悬臂受力转化为三角桁架的受力形式，大幅降低折弯处的应力集中系数，就算托板承受偏载，加强筋也能分散局部应力，避免折弯处出现疲劳裂纹。建模的时候要注意两个安装面的平面度要求，立板的安装面如果平面度超差，锁紧紧固件后会导致支撑座产生内应力，长期受温变或者振动影响容易出现螺丝松动；托板的支撑面如果平面度不足，被支撑件安装后会出现贴合不严、固定不稳的情况。

　　关于安装边界的尺寸匹配，立板上的三个安装孔孔径要适配常用的M6或者M8膨胀螺栓、机螺钉，孔边到立板边缘的距离要满足紧固件安装的扳手空间，不能出现螺丝锁付时工具干涉的问题。水平托板的伸出长度要匹配被支撑件的安装深度，不能过长导致托板末端挠曲变形，也不能过短导致被支撑件固定不稳；腰型孔的宽度要和配套的紧固件直径匹配，长度一般设置为孔径的2-3倍，既保证足够的调节量，又不会因为孔过长降低托板的结构强度。托板和立板的板厚选择要根据额定承载来确定，一般轻型承载用2-3mm的冷轧钢板就可以满足要求，如果承载较重或者使用场景有持续振动，可以适当增加板厚或者加大加强筋的尺寸。

　　实际使用的时候，这类支撑座不仅可以用来承托小型电气组件、传感器支架、管线固定座，也可以用在设备外壳的壁挂连接、小型操作台的侧装支撑、仓储货架的侧挂附件固定等场景，因为结构简单、安装便捷、承载可靠，在机电安装、非标设备制作、现场技改项目里的应用频次非常高。建模过程中要注意所有的折弯圆角要匹配实际板材的折弯工艺，不能出现直角死折的结构，避免加工时出现板材开裂；所有的安装孔边缘都要做去毛刺处理，避免安装时划伤操作人员或者损坏配套线缆；如果是用在潮湿或者有腐蚀的场景，表面还要做镀锌或者喷塑处理，提升结构的防锈耐腐蚀能力，延长使用寿命。
