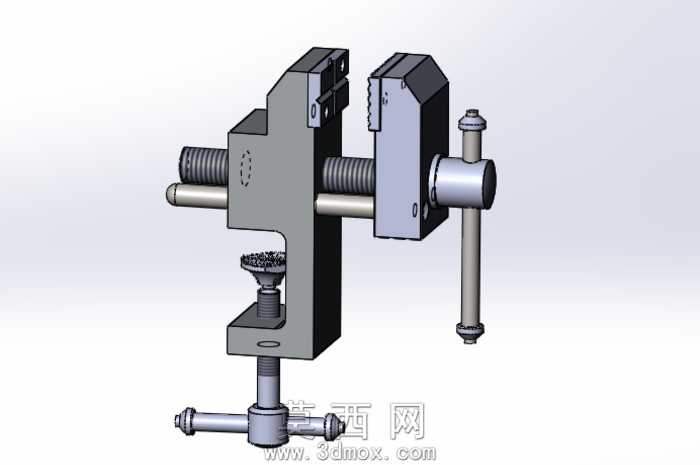

台式夹持虎钳三维结构设计模型

本模型为台式夹持虎钳的完整三维结构设计，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械加工零件的实际尺寸规范，对每一个组成零件都进行了独立的特征构建，确保各部件之间的装配关系完全符合实际工装的运动逻辑。模型整体采用灰铸铁质感的材质渲染，对活动钳身、固定钳身、丝杠、导杆、夹紧手柄、钳口夹板等核心部件都做了精细化的结构还原：固定钳身采用C型一体式基座结构，下方设置有可调节的桌面锁紧机构，通过T型螺杆与底部压盘配合，能够将整个虎钳稳定固定在工作台边缘，锁紧手柄采用十字型穿杆设计，方便施加较大的锁紧力矩；活动钳身通过两根平行导杆与固定钳身实现滑动导向，配合梯形传动丝杠完成钳口的开合调节，丝杠端部设置有防滑滚花的转动手轮，手轮与丝杠的连接部位做了轴肩定位与销孔固定的细节还原；钳口部位设计有可更换的齿形夹板，夹板表面的防滑齿纹做了等距阵列的特征处理，能够保证夹持工件时的摩擦力，避免工件滑脱。建模过程中对所有零件的配合间隙都做了合理预留，既还原了实际产品的装配公差，也保证了模型在装配体环境下可以实现钳口开合、底部锁紧的运动仿真。渲染阶段采用了工作室均匀布光，对金属部件的边缘做了轻微的倒角高光处理，既清晰展现了各部件的结构轮廓，也还原了铸铁材质哑光磨砂的质感，没有过度添加夸张的反光效果，保证结构展示的直观性。设计思路围绕通用工装的实用性展开，整体结构紧凑，传动路径清晰，既可以作为机械设计教学的夹持机构参考案例，也可以用于五金工具类产品的结构演示，所有特征均保留可编辑参数，方便后续根据不同的夹持行程需求调整钳身尺寸、丝杠导程等核心参数，适配不同规格工件的夹持使用场景。
