工业磨削加工用砂轮组件结构设计

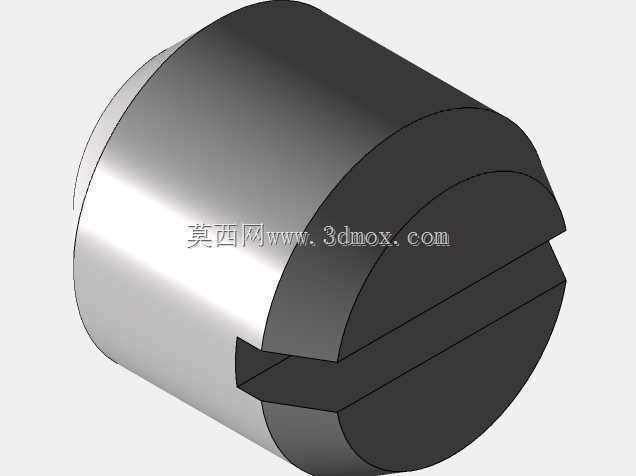

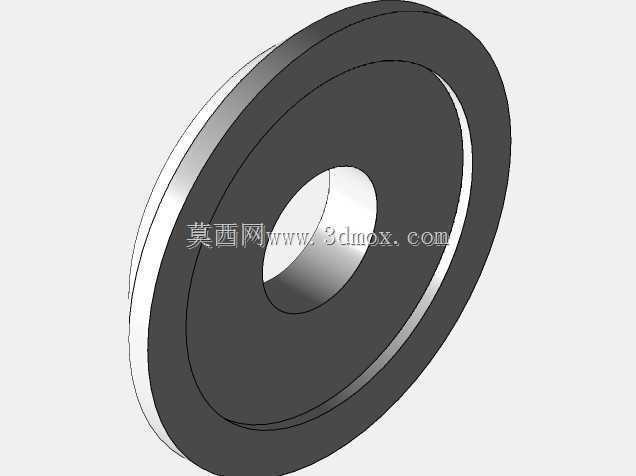

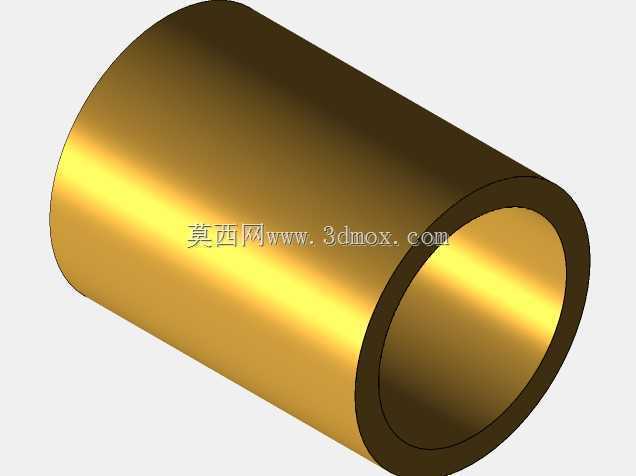

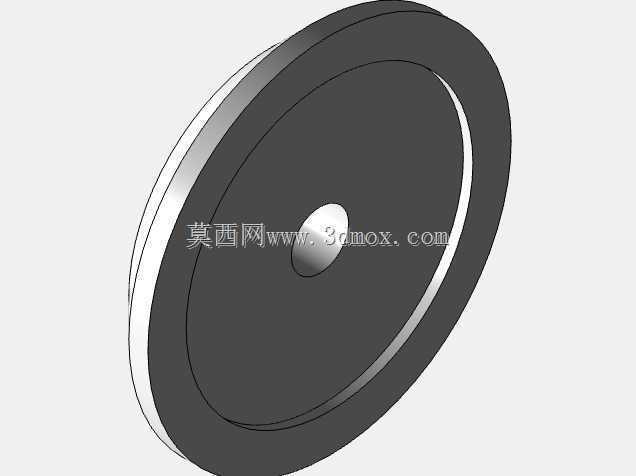

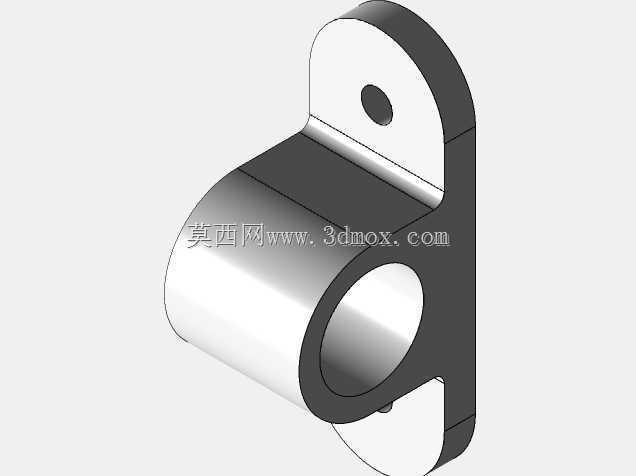

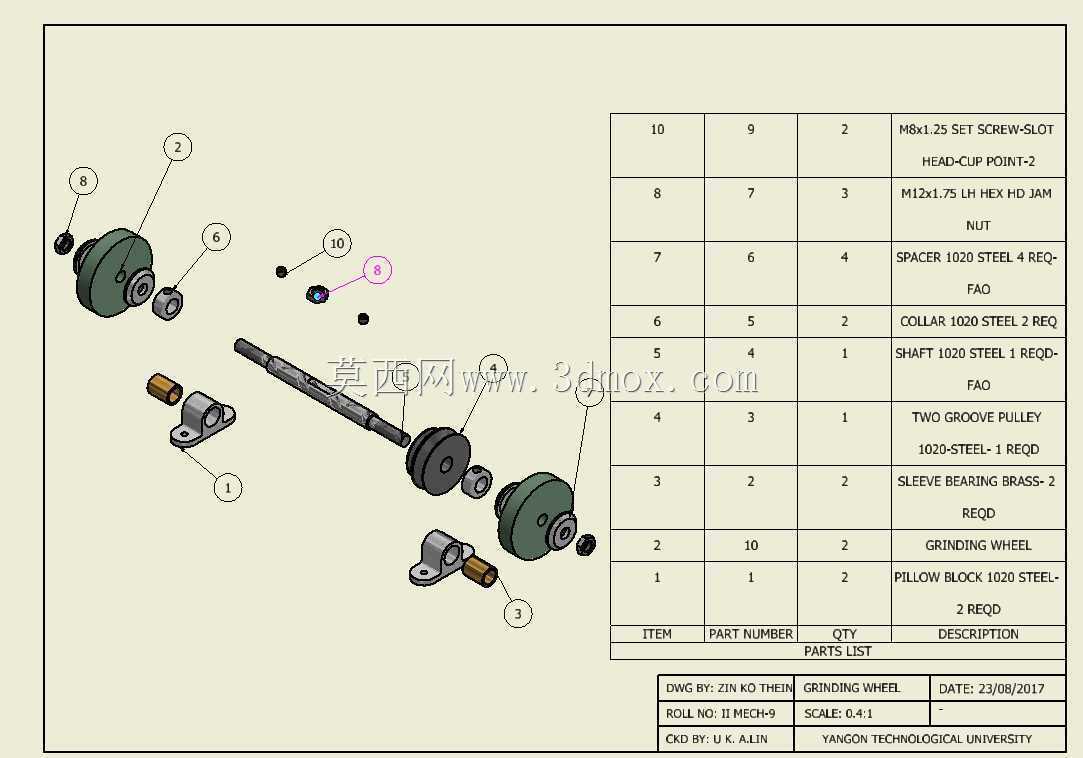

　　在金属切削加工的末端工序、五金件表面精整处理、铸件浇口余料打磨、模具型腔修磨等场景中，砂轮组件都是直接决定加工面质量与作业效率的核心执行部件，这套三维结构完整还原了实际量产设备上砂轮组件的装配逻辑，没有做简化的理想化处理，所有配合面、安装位、避让空间都按照实际加工需求做了还原。从结构组成来看，这套组件包含砂轮基体、紧固压盖、动平衡调节块、主轴连接法兰、防护挡边几个核心部分，设计时首先考虑的是高速旋转下的结构可靠性：砂轮本身属于脆性磨具，高速运转时如果夹持力分布不均，很容易出现碎裂飞出的安全隐患，因此压盖与砂轮的接触面做了整圈的环形贴合设计，没有采用局部点压的结构，配合面的平面度公差控制在0.02mm以内，

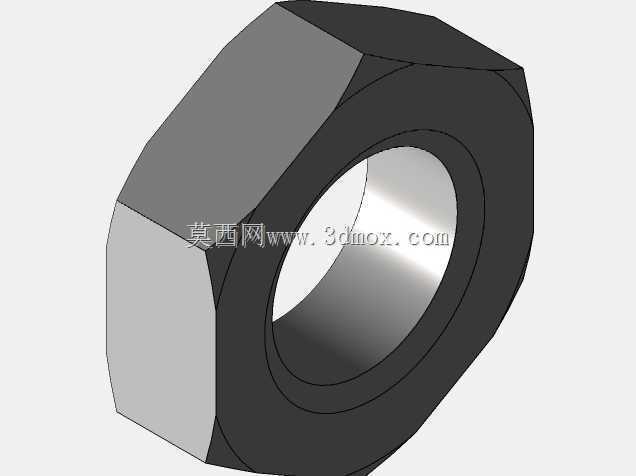

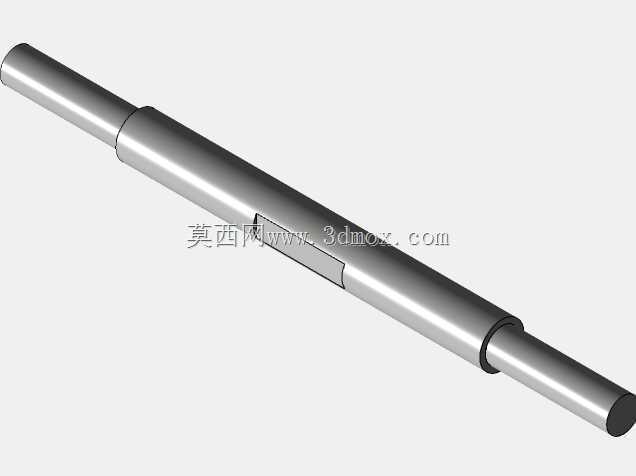

　　避免夹紧时砂轮局部受应力集中产生暗裂。主轴连接端采用了锥面配合加端面键的传动结构，相比单纯的平键连接，锥面可以自动定心，保证砂轮旋转时的径向跳动量控制在0.03mm以内，端面键则承担扭矩传递的作用，避免高速重载磨削时出现主轴与砂轮座打滑的问题，这种结构在平面磨床、外圆磨床、手持打磨设备的砂轮装配中都有广泛应用。动平衡调节块的设计是这套组件的细节亮点，实际生产中砂轮本身的密度不均、安装偏差都会带来旋转振动，长期振动不仅会导致加工表面出现振纹，还会加速主轴轴承的磨损，因此在法兰盘的圆周方向预留了3个均匀分布的平衡块安装槽，装配时可以根据动平衡测试的结果调整平衡块的周向位置，抵消偏心质量带来的振动，不需要额外加装外置的平衡环，

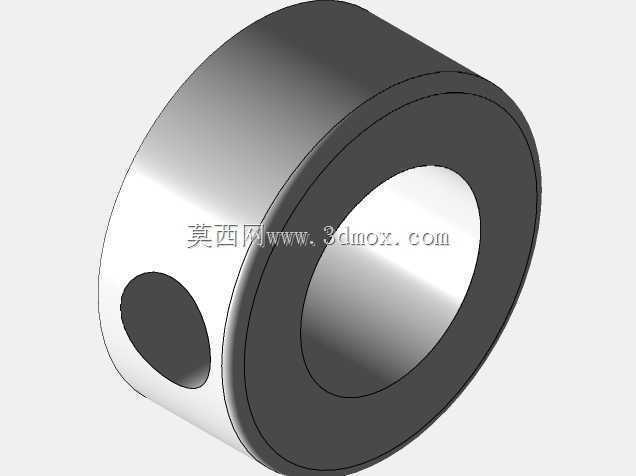

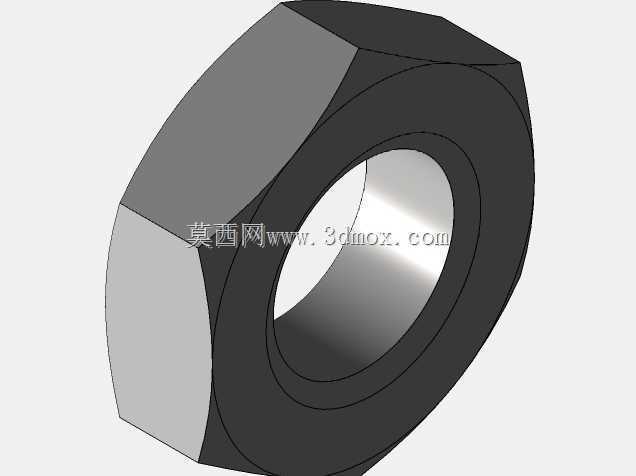

　　压缩了组件的整体轴向尺寸。安装边界方面，这套组件的轴向总长度控制在120mm以内，最大回转直径为150mm，适配内孔直径32mm的标准平行砂轮，安装时主轴端的配合锥度为莫氏4号，和多数中小型磨床的主轴输出端尺寸匹配，不需要额外做转接套设计；防护挡边的伸出长度比砂轮外圆高出15mm，既可以阻挡磨削时飞溅的磨屑与冷却液，又不会遮挡操作人员的加工视线，挡边的倾斜角度做了15度的斜向设计，飞溅的磨屑碰到挡边后会顺着斜面导向设备的排屑口，不会堆积在组件内部。设计过程中还考虑了砂轮损耗后的更换便捷性：紧固压盖采用了细牙螺纹连接，螺纹旋向和主轴旋转方向相反，设备运转时磨削反力会让压盖越转越紧，不会出现松脱的问题，

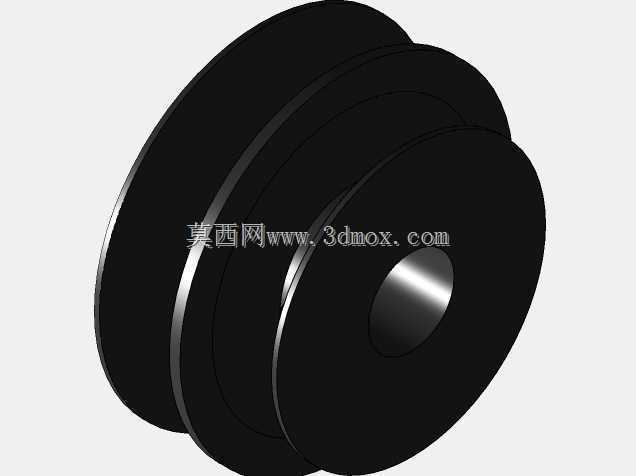

　　更换砂轮时只需要用专用扳手卡住主轴的卡位平面，就能轻松拧下压盖，不需要额外拆卸周边的防护结构，单次换轮的操作时间可以控制在2分钟以内，适配批量加工时频繁换轮的作业需求。从实际应用的适配性来看，这套组件既可以安装在固定式的台式磨床上做小型零件的刃磨、去毛刺作业，也可以稍作转接安装在自动化打磨工作站的机械臂末端，做铸件、焊接件的表面打磨，所有的配合尺寸都采用了行业通用的标准参数，不需要做定制化修改就能直接适配多数常规磨削设备，建模时所有的倒角、退刀槽、螺纹收尾都按照机械加工的实际工艺要求做了还原，没有出现无法加工的理想化结构，结构工程师可以直接参考这套模型做同类型组件的变型设计，也可以用来做磨削工艺的运动仿真、干涉检查，验证不同直径砂轮安装时和工件、夹具的空间避让关系。
