活塞杆用液压密封填料结构设计

　　在液压系统的动密封场景中，活塞杆与缸筒之间的密封性能直接决定整套液压执行机构的工作效率与使用寿命，这款针对活塞和杆配套设计的液压填料，核心作用就是阻断液压油腔与外部环境的介质通路，既防止缸内压力油沿杆体表面泄漏造成系统压力损失、油液污染作业环境，也阻挡外部粉尘、水汽、金属碎屑等杂质侵入缸体内部，避免液压油变质、配合面划伤引发的元件早期失效。从结构设计逻辑来看，这款密封填料采用了多唇口复合截面构型，内侧与活塞杆接触的主密封唇做了低接触应力优化，在保证密封贴合度的前提下尽可能降低唇口与杆面的滑动摩擦阻力，减少往复运动过程中的摩擦生热与磨耗，适配液压设备高频次往复作业的工况需求；外侧设置的副唇结构则作为防尘屏障，

　　在杆体回缩过程中刮除附着在杆面的外来杂质，避免杂质被带入主密封区域造成唇口划伤。密封件的径向截面厚度经过反复校核，既保证安装到密封沟槽后有足够的预压缩量，让唇口在零压状态下也能与杆面紧密贴合，又不会因为压缩量过大导致接触应力过高，加剧运动过程中的磨损。从安装边界来看，这款密封填料适配的沟槽尺寸严格遵循液压气动用密封圈的安装规范，沟槽的宽度、深度以及倒角参数都与密封件的截面尺寸做了匹配设计，安装时无需额外修改缸盖的密封槽结构，可直接替换同规格的常规活塞杆密封件。在实际工况适配性上，这款密封填料的材质选型兼顾了耐油、耐磨与抗挤出特性，在常规矿物液压油工作环境下，能够适应-30℃到100℃的工作温度区间，

　　可承受最高35MPa的连续工作压力，能够覆盖绝大多数中高压液压设备的使用需求，不管是工程机械的液压油缸、机床的液压夹紧机构，还是注塑设备的锁模油缸、冶金设备的液压执行机构，只要活塞杆直径与密封沟槽尺寸匹配，都可以选用这款密封填料。设计过程中针对密封件的安装导向做了细节优化，密封件的装入端做了小角度倒角处理，安装时不会因为沟槽棱边刮伤密封唇口，同时唇口的接触角度经过多轮仿真验证，在压力升高时，液压油的压力能够均匀作用在唇口背部，推动唇口进一步贴紧杆面，实现压力自紧密封效果，压力越高密封贴合度越好，不会出现高压下密封失效泄漏的问题。不同于常规的O型圈密封，这种专用的液压填料密封在往复运动工况下的抗扭转能力更强，

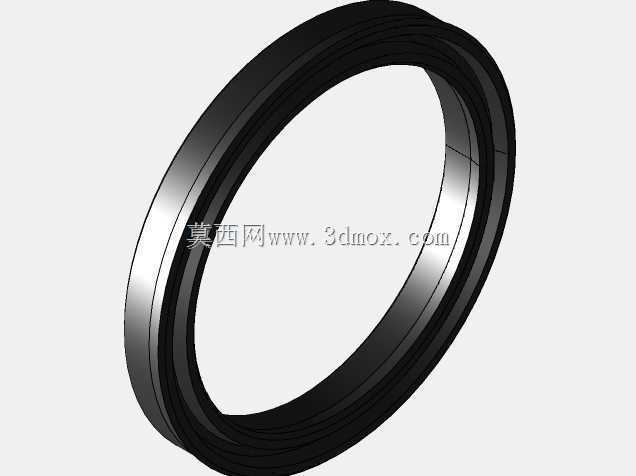

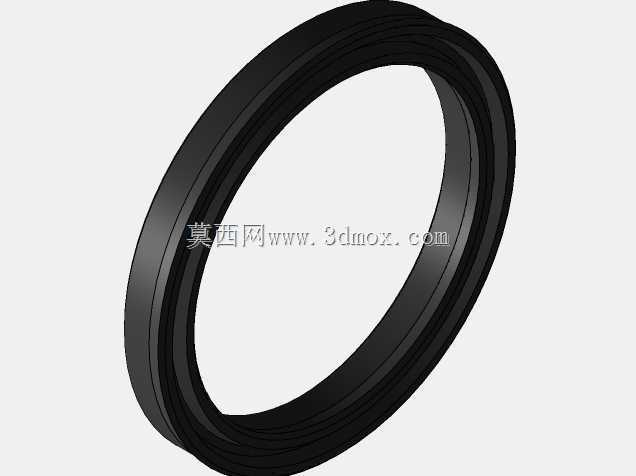

　　不会因为杆体的小幅偏载出现密封件翻滚、剪切失效的问题，同时密封件的截面构型预留了足够的磨耗补偿空间，在长期使用出现轻微磨损后，依然能够依靠自身的弹性变形保持与杆面的贴合，大幅延长密封件的更换周期，减少设备停机维护的频次。在三维建模过程中，对密封件的唇口圆角、截面过渡区域都做了精确的曲面拟合，还原了密封件实际生产后的尺寸精度，模型可直接用于液压油缸的虚拟装配校验，验证密封件与沟槽、活塞杆的配合间隙，检查安装过程中是否存在干涉问题，也可以用于液压系统的密封性能仿真分析，通过有限元工具模拟不同压力、不同运动速度下唇口的接触应力分布，提前预判密封结构的薄弱点，优化整套液压执行机构的密封设计方案。
