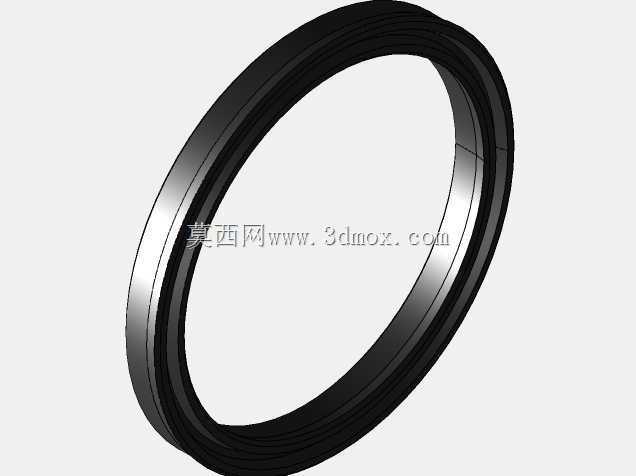

SAKAGAMI SKY-50活塞液压密封填料结构

　　在液压系统的动密封场景中，活塞与杆部的密封填料是决定系统容积效率、运行寿命的核心易耗部件，这款SAKAGAMI SKY系列的密封填料，主要适配中高压工况下的往复运动密封需求，常见于工程机械液压油缸、机床液压滑台、注塑机锁模油缸、冶金设备压下油缸这类存在持续往复直线动作的执行机构中。

　　从实际使用场景来看，这类密封填料需要同时应对活塞腔与杆腔的压差变化，在活塞杆做伸出、缩回往复动作时，既要阻断高压液压油沿配合间隙的内泄与外泄，也要耐受液压油长期浸泡、往复摩擦带来的温升与磨损，还要抵消活塞杆加工时存在的微小圆度、圆柱度误差，以及运行过程中出现的轻微径向偏载，避免密封件局部应力集中出现早期啃伤、挤出失效。

　　该密封件采用双唇口复合截面设计，主密封唇朝向高压侧布置，唇口做了圆弧过渡处理，安装后唇口与配合面形成线性接触带，相比面接触的密封结构，接触应力更集中，在低压工况下也能依靠自身预紧弹力实现可靠密封，随着系统压力升高，液压油会进入密封件根部的预留压力槽，推动唇口进一步贴紧配合面，压力越高密封贴合越紧密，无需额外增加弹簧补偿结构就能实现压力自紧效果。外侧的防尘唇口朝向油缸外部，在活塞杆缩回过程中可以刮除杆面附着的灰尘、铁屑、水汽等杂质，避免杂质被带入油缸内部划伤主密封面、污染液压油。密封件本体采用多层复合结构，外层为低摩擦系数的耐磨橡胶材质，中间嵌入刚性支撑环，避免高压下密封件被挤入活塞与缸筒、活塞杆与端盖之间的配合间隙，内层为弹性体基材，保证安装后有足够的预紧弹力补偿配合面的形位公差。

　　从设计适配性来看，这款密封件的截面尺寸严格匹配标准油缸的密封沟槽尺寸，安装时不需要对现有油缸的活塞、端盖沟槽做二次加工，直接替换原有同规格密封件即可完成维护。密封件的内外径尺寸公差控制在±0.02mm范围内，安装后不会因为过盈量过大导致摩擦阻力激增，造成油缸爬行、动作卡顿，也不会因为过盈量不足导致低压工况下出现渗漏。密封件的轴向宽度适配标准沟槽的深度要求，安装后不会在沟槽内出现轴向窜动，避免往复动作时密封件在沟槽内翻转、移位导致密封失效。

　　在实际选型应用中，这类密封填料适配的工作压力范围覆盖1-31.5MPa的常规液压系统工况，往复运动线速度最高可适配0.5m/s的运行速度，工作温度范围覆盖-30℃到100℃的常规矿物液压油使用场景，能够满足绝大多数工业液压设备的使用需求。安装时需要注意检查配合面的表面粗糙度，活塞杆表面粗糙度需要达到Ra0.4以下，缸筒内孔表面粗糙度达到Ra0.8以下，同时去除配合面的毛刺、飞边，安装时在密封件表面涂抹清洁的液压油，避免硬敲硬砸导致密封唇口出现划伤，影响后续密封效果。

　　不同于静密封件只需要承受静态压力，这类动密封填料需要长期承受往复摩擦，因此在结构设计时特意在唇口位置做了储油槽结构，运行过程中会在唇口与配合面之间形成极薄的油膜，既可以降低摩擦系数减少磨损，也能避免干摩擦导致的密封件过早老化。密封件的刚性支撑环采用开口式设计，安装时可以适当撑开套入活塞杆或活塞的密封槽内，不会因为安装变形导致密封性能下降，同时支撑环的硬度控制在邵氏90A左右，既有足够的刚性抗挤出，也有一定的弹性适配安装需求。

　　在液压系统的维护场景中，这类密封件属于定期更换的易损件，当油缸出现内泄增大、动作无力、杆部渗油等问题时，首先就需要检查这类活塞与杆部的密封填料是否出现磨损、老化、唇口损伤，替换时需要选择尺寸匹配、材质适配工况的密封件，避免因为尺寸不符导致安装后密封失效。这款密封件的结构设计经过长期工况验证，唇口的接触角度经过优化，既保证足够的密封比压，也不会因为接触应力过大导致摩擦温升过高，延长密封件的实际使用寿命，在常规工况下的使用寿命可以达到8000小时以上，减少设备停机维护的频率。
