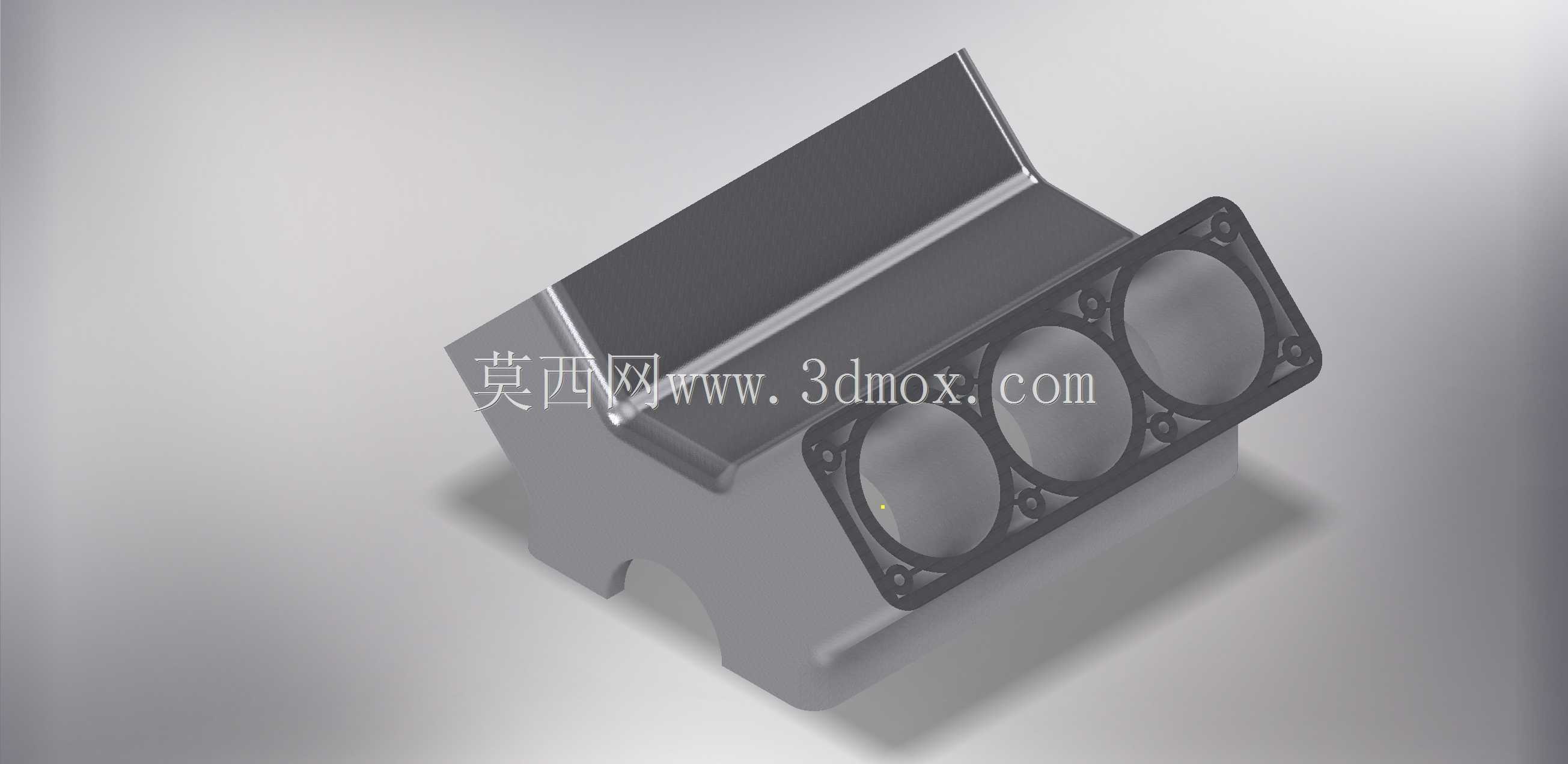

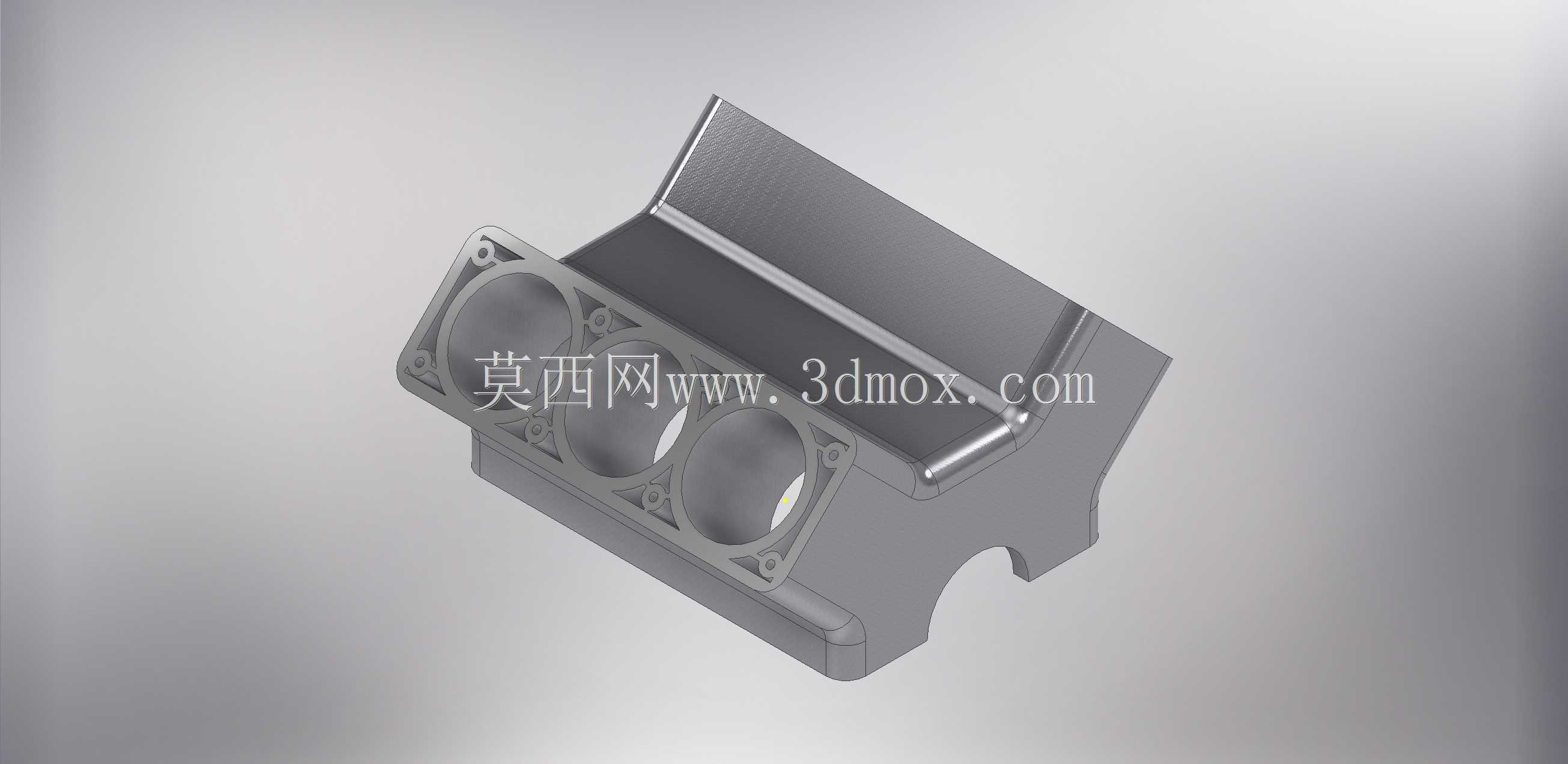

V型六缸发动机缸体结构设计

　　在汽车动力总成的开发流程里，缸体作为整台发动机的承载基体，所有曲柄连杆机构、配气机构、冷却润滑回路的附件都要依托缸体完成定位装配，V6布局的缸体因为两列气缸呈夹角布置，相比直列六缸机型能大幅缩短动力单元的纵向长度，适配前置后驱、横置四驱等多种整车布置形式，在乘用轿车、高性能SUV、轻型商用车辆上都有广泛的应用场景。这款V6缸体的设计首先围绕承载需求展开，缸体本体采用整体式龙门结构设计，曲轴箱部分的加强筋沿主轴承座径向延伸，能够平衡做功冲程中曲轴传递的交变冲击力，避免高转速工况下缸体出现共振变形。两列气缸的夹角经过匹配平衡轴的布置优化，既保证了进气歧管、排气歧管的安装空间，也能让整机的重心尽可能降低，减少整车前舱的配重压力。

　　从功能特性来看，缸体集成了完整的冷却水道与润滑油道，气缸孔周围的水套采用不等宽截面设计，在燃烧室周围区域预留更宽的冷却液流通通道，能够快速带走混合气燃烧产生的高温，避免缸壁出现局部过热导致的润滑失效；主油道沿缸体纵向贯穿布置，分油道直接连通每个主轴承座、凸轮轴轴承座以及活塞冷却喷嘴的安装位，机油通过内部油道直接输送到各个摩擦副位置，减少外部管路的布置，降低机油泄漏的风险。设计过程中对安装边界做了充分的校核，气缸孔的中心距、缸盖螺栓的孔位分布都匹配主流V6机型的配附件尺寸，缸体前端面预留了正时链罩、水泵、机油泵的安装定位面，后端面适配飞轮壳与变速器的连接法兰，底部的油底壳安装面采用平面度公差严格的密封面设计，

　　能够适配湿式油底壳与干式油底壳两种不同的润滑方案。缸体侧面预留了发动机悬置的安装凸台，凸台位置经过受力分析优化，能够将动力总成的载荷均匀传递到整车副车架，避免悬置点应力集中导致的缸体开裂。气缸孔部分采用了可镶装缸套的设计结构，既可以选用铸铁缸套提升耐磨性能，也可以通过平台网纹珩磨直接在铝合金缸体本体上加工出气缸工作面，适配不同成本定位的机型开发需求。主轴承盖采用分体式定位设计，每个轴承盖都通过两个横向螺栓与两个纵向螺栓与缸体本体连接，相比传统的两螺栓轴承盖，能够承受更高的曲轴爆发压力，适配涡轮增压、高压缩比的动力调校方案。在细节设计上，缸体上预留了多个传感器安装孔位，包括曲轴位置传感器、机油压力传感器、冷却液温度传感器的安装位，

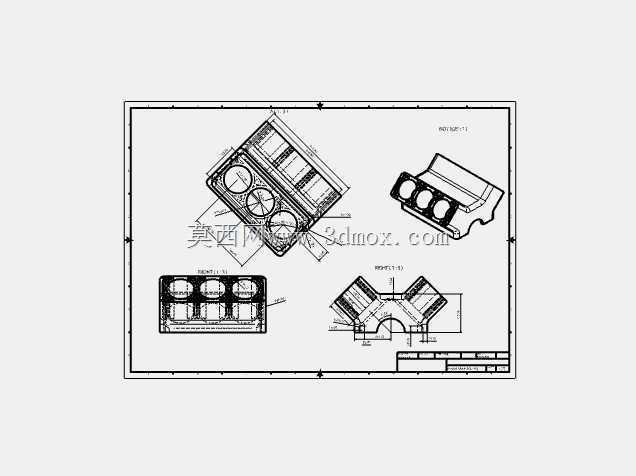

　　不需要额外加工支架就能完成电控系统元件的装配；缸体内部的水道设计考虑了排气需求，在水套最高位置预留了排气孔，能够在加注冷却液时排出内部空气，避免出现气阻导致的冷却效率下降。对于结构设计从业者来说，这款缸体的建模完整还原了工程开发中的所有细节特征，从加强筋的布置走向到各个安装孔的倒角退刀结构，都符合实际加工工艺的要求，既可以作为V型发动机结构学习的参考案例，也能在动力总成改型设计中作为基础结构参考，帮助设计人员快速掌握V6缸体的设计要点，减少前期方案论证阶段的重复建模工作量。
