GT汽车扰流板周边气流CFD仿真分析模型

　　在汽车空气动力学开发流程中，车尾扰流板作为关键的气动附件，其周边流场的分布特性直接影响整车高速行驶的下压力表现、风阻系数以及尾部涡流引发的气动噪声水平，本次CFD分析模型完整还原了GT车型尾部扰流板的安装状态与周边计算域流场，可直接用于气动性能验证与结构优化迭代。从实际工程应用场景来看，这类仿真模型多用于乘用车性能开发阶段的气动附件选型验证，区别于传统风洞试验需要制作等比例油泥模型、占用专用试验场地的高成本流程，基于该仿真模型可快速完成多轮扰流板安装角度、翼型截面、突出长度的参数化验证，覆盖120km/h到250km/h区间的高速行驶工况，捕捉不可压缩流动条件下的气流分离、再附以及涡旋生成脱落的完整过程。

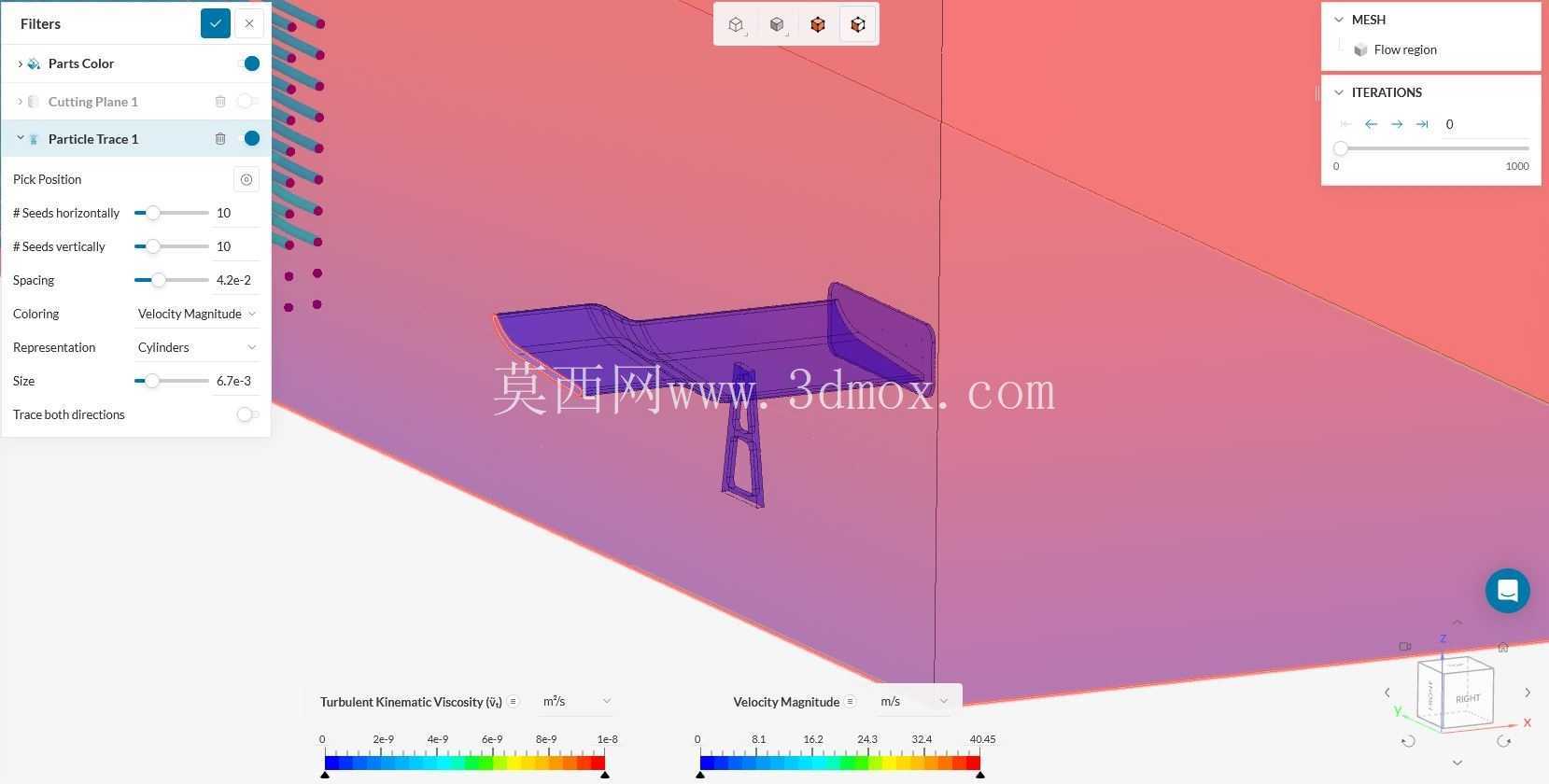

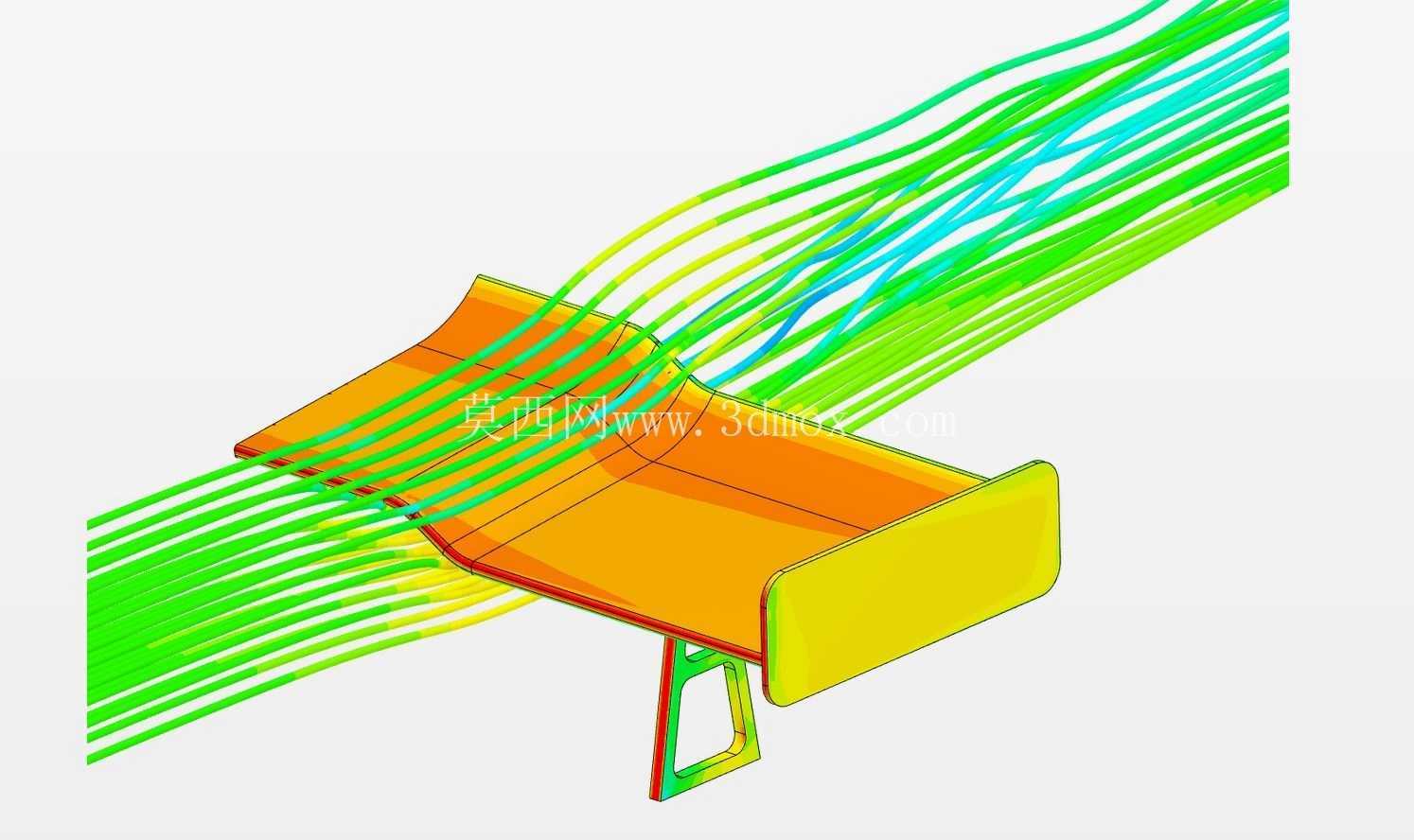

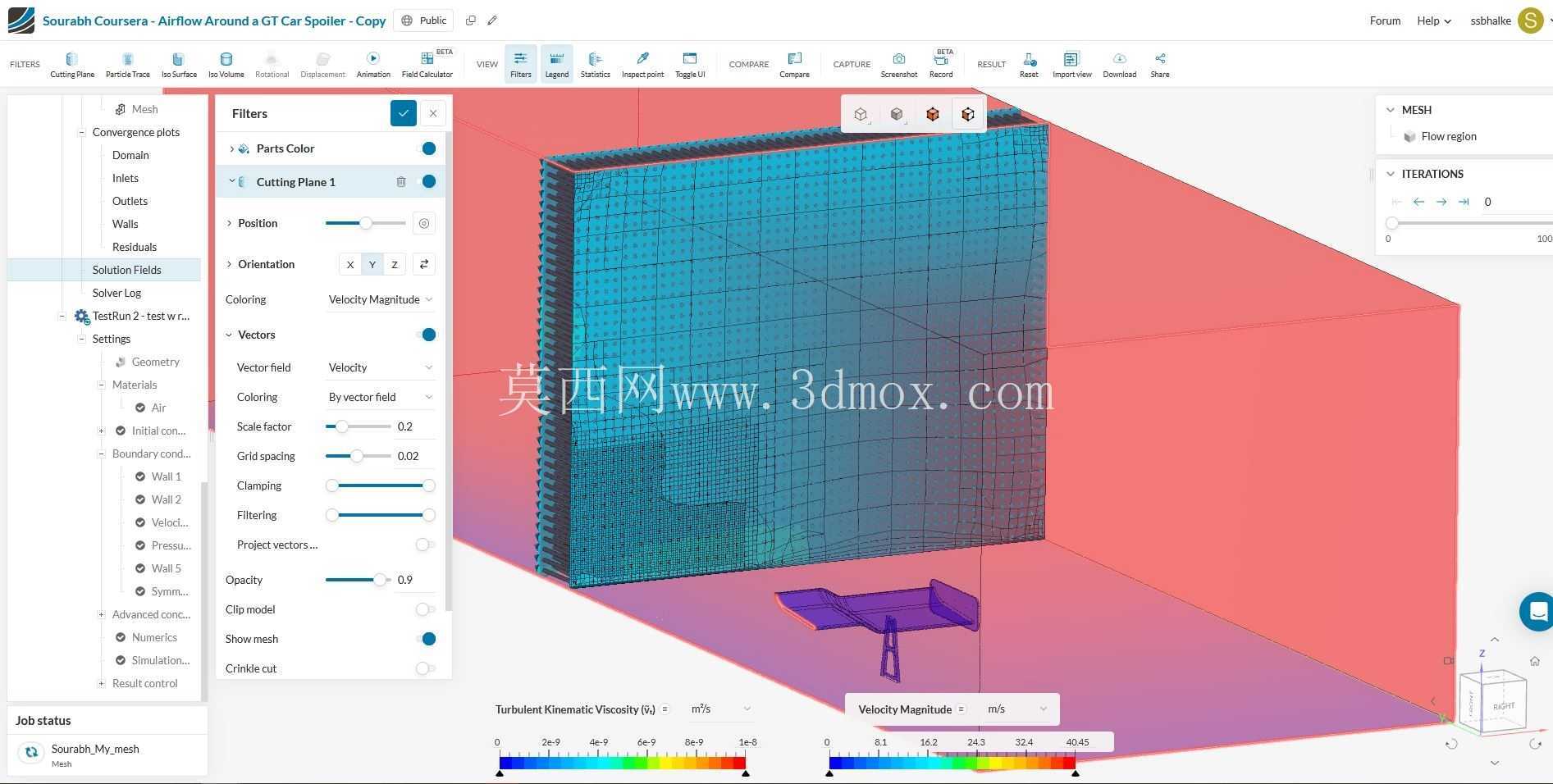

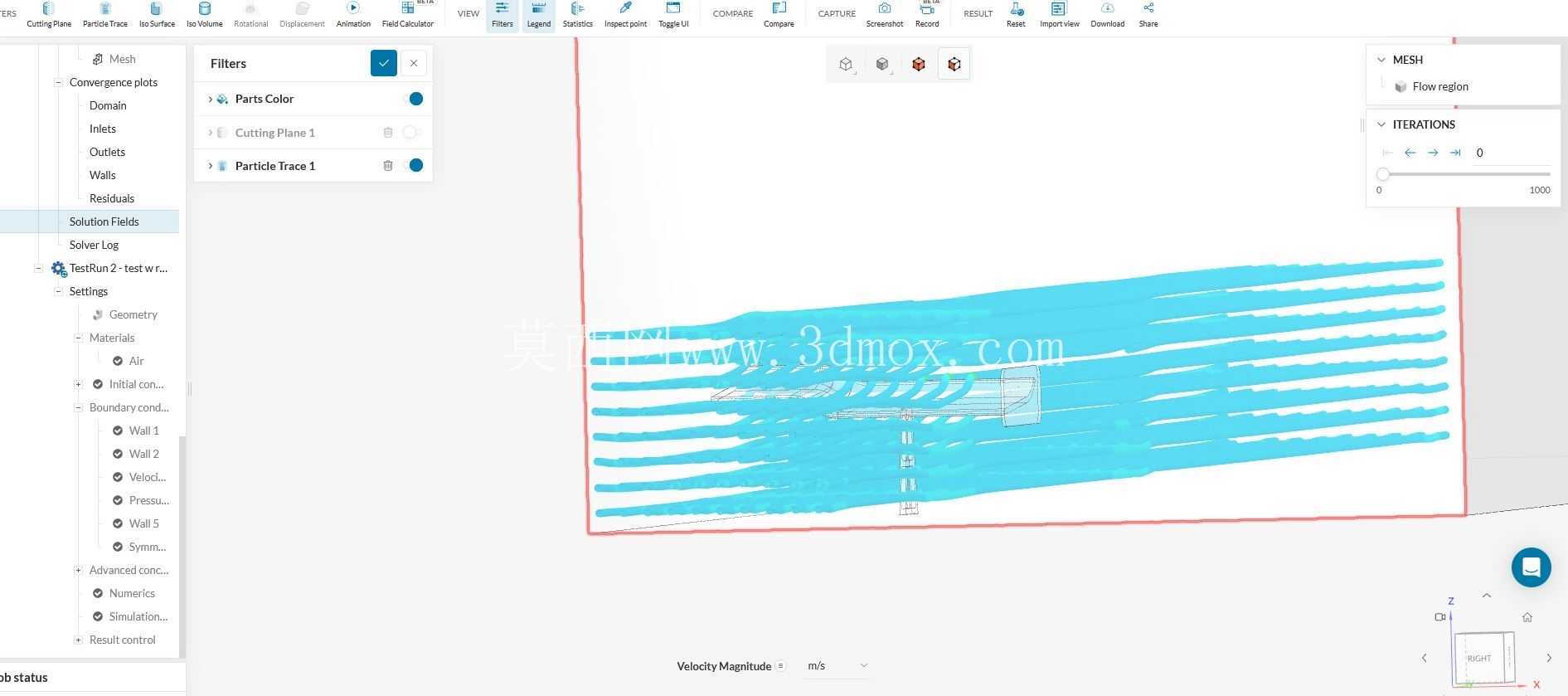

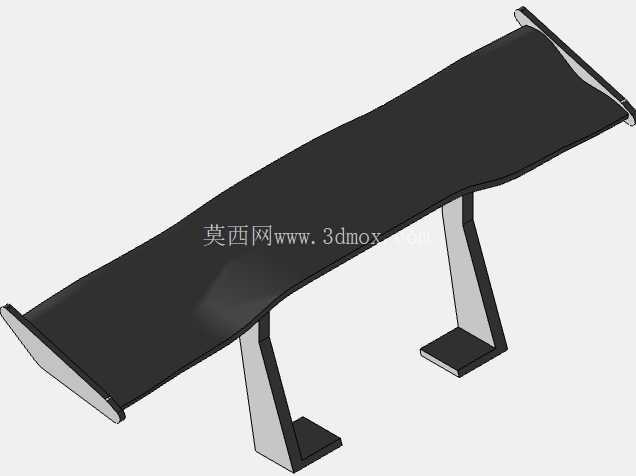

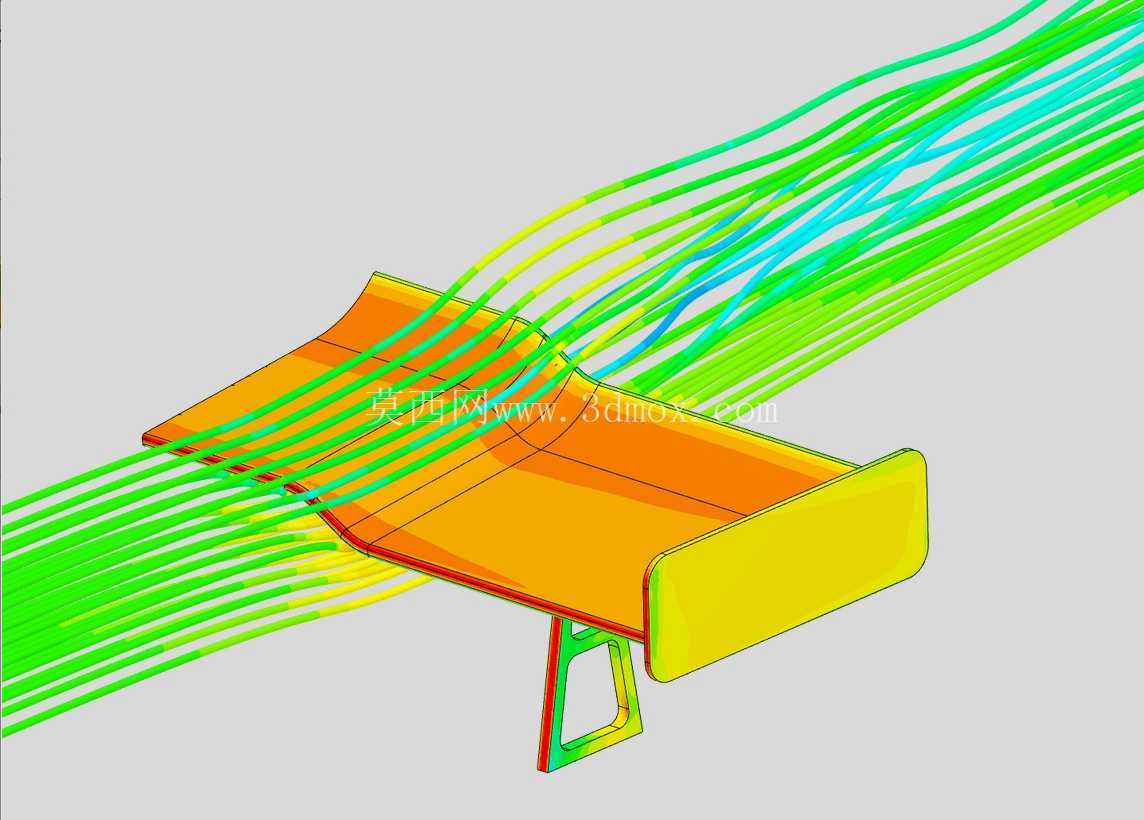

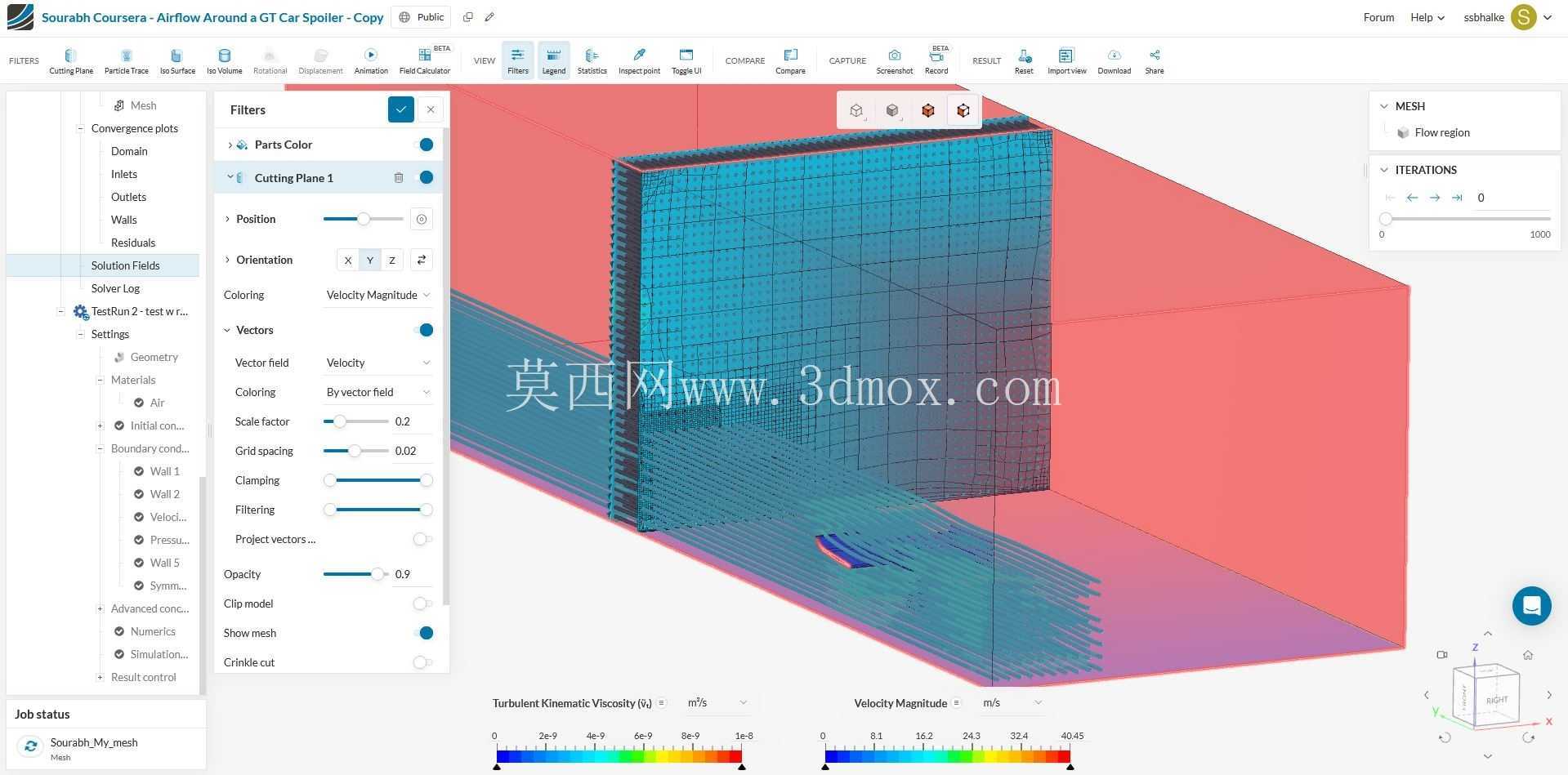

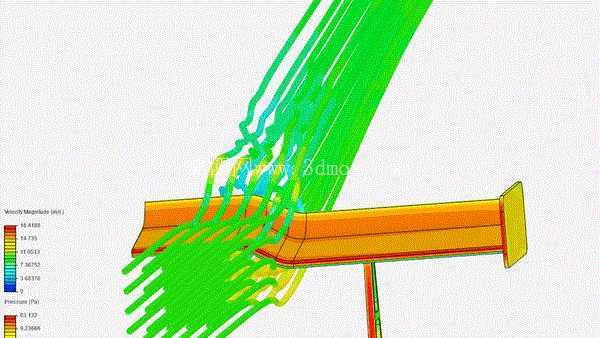

　　从模型的功能特性来看，整个计算域采用结构化与非结构化网格结合的划分方式，在扰流板表面、近壁面区域以及尾部涡流发展区进行了网格加密处理，能够精准解析边界层内的速度梯度变化，同时兼顾远场区域的计算效率，模型内置了标准k-ω湍流模型的参数设置，匹配汽车外部流场计算的常用边界条件，入口设置速度入口边界、出口设置压力出口边界、计算域侧面与顶面设置对称边界、车身与扰流板表面设置无滑移壁面边界，可直接提交求解器计算得到压力云图、速度矢量图、湍动能分布等核心结果。在设计思路层面，该模型没有采用简化的二维翼型计算方案，而是完整保留了扰流板与车尾行李箱盖的安装衔接结构，还原了实际装车状态下扰流板支架、安装基座对流场的干扰，避免了简化模型带来的计算偏差——很多早期的气动仿真为了提升计算速度，会直接忽略安装支架的存在，最终得到的下压力计算值与实车测试值偏差往往超过15%，而该模型通过保留完整安装结构，能够更真实地反映支架引发的局部气流扰动对整体气动效率的影响。从安装边界与尺寸维度来看，计算域的设置完全遵循汽车外部空气动力学计算的通用规范，入口距离车头3倍车长、出口距离车尾7倍车长、计算域总宽度为7倍车宽、总高度为5倍车高，能够有效避免边界对尾流发展的约束效应，扰流板的安装位置严格匹配GT车型的尾部造型特征，安装面与行李箱盖曲面完全贴合，安装孔位的位置、支架的厚度尺寸都按照实际装车参数设置，仿真得到的气动载荷结果可直接提取用于后续扰流板结构的强度校核，不需要额外进行载荷换算。

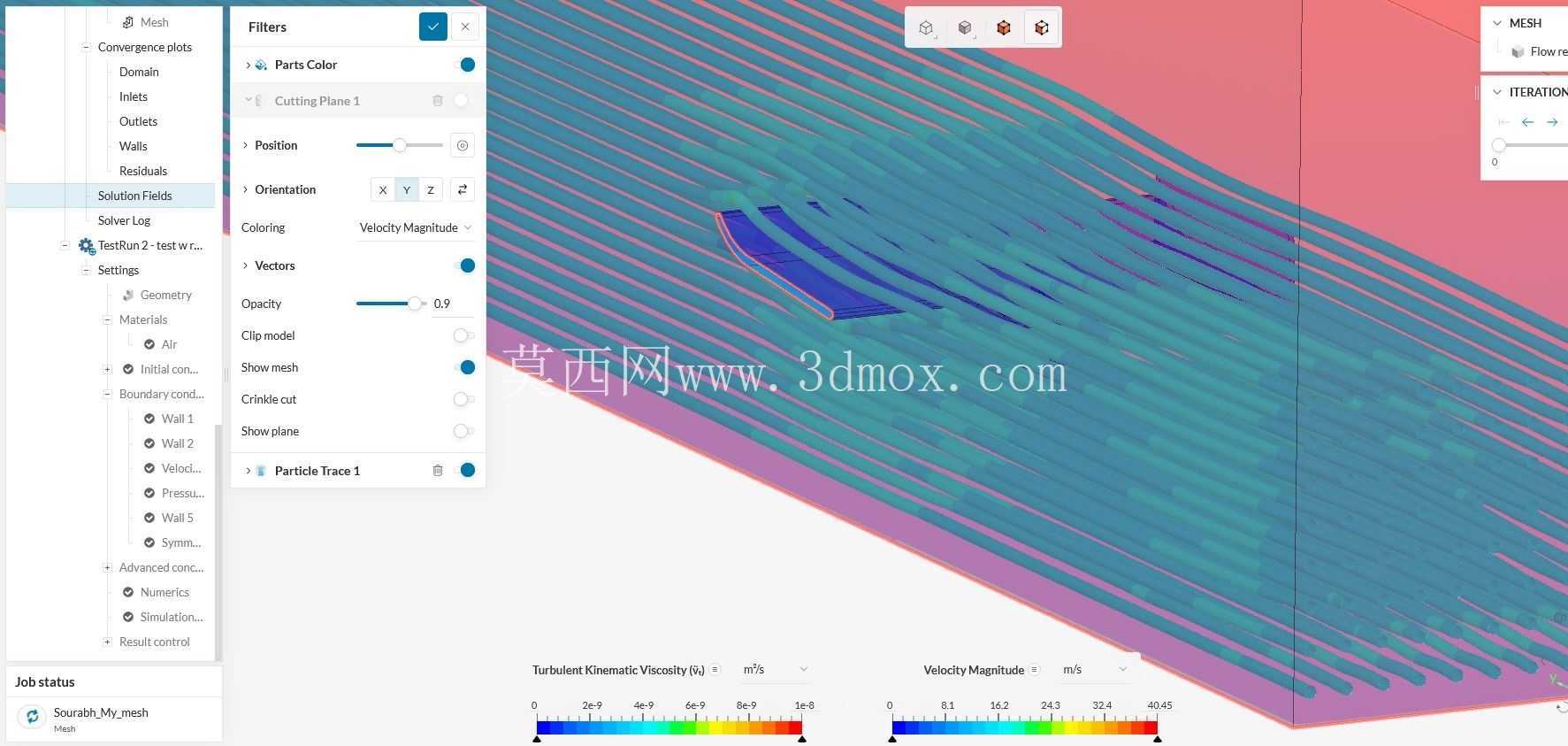

　　在工程实际使用中，结构工程师可以基于该模型的网格划分逻辑，调整扰流板的攻角参数，比如将常见的5度、8度、12度安装角分别代入计算，对比不同角度下的气动升力、阻力变化曲线，找到气动效率最优的安装角度；也可以修改扰流板的翼型截面，对比不同弦长、不同弯度的翼型在相同来流条件下的流场差异，为扰流板的造型优化提供量化的数据支撑。此外，该模型的后处理设置已经完成了常用切面的创建，包括车辆纵向对称面、扰流板展向不同位置的横向切面，能够直接输出不同位置的速度分布、压力分布结果，不需要工程师重新进行后处理切面的设置，可大幅缩短仿真分析的周期。

　　值得注意的是，该模型考虑了地面效应的影响，计算域地面设置为移动壁面边界，移动速度与来流速度保持一致，匹配实际车辆行驶时地面与车辆的相对运动状态，避免了固定地面边界带来的地面边界层误差，这也是很多入门级仿真模型容易忽略的细节，直接影响整车底部流场与尾部涡流的计算精度。对于从事汽车气动附件开发的工程师而言，该模型既可以作为新车型扰流板开发的基础模板，快速调整参数适配不同车型的尾部造型，也可以作为CFD仿真学习的案例，掌握汽车外部流场计算的网格划分、边界设置、结果后处理的完整流程，理解扰流板周边气流分离与涡旋生成的机理，避免在实际项目中出现网格划分不合理、边界条件设置错误导致的计算结果失真问题。
