V6发动机进排气控制凸轮轴结构

　　该结构围绕V6发动机配气机构的实际布置展开，核心对象是一根承担气门正时驱动的凸轮轴。轴体沿长度方向布置多组凸轮，凸轮型线、轴颈位置、端部连接特征与正时齿轮安装区域均按照发动机装配关系进行表达，适合在配气系统校核、发动机教学拆解、机械结构展示以及三维方案评审中使用。

　　从设备用途看，凸轮轴位于发动机气门传动链的关键位置，工作时随曲轴按规定传动比旋转，凸轮升程段依次推动挺柱、推杆或直接作用于摇臂，使进气门和排气门在活塞行程对应的相位内开启与关闭。V型六缸发动机对各缸点火顺序、进排气重叠角和气门升程一致性要求较高，因此轴上各凸轮的周向相位不能孤立处理，必须结合缸体夹角、气门布置、燃烧室形状和正时传动路径统一考虑。模型将轴颈、凸轮、定位段和端部传动特征连续呈现，能够直观反映气门启闭动作如何由轴的旋转转化为往复运动。

　　结构设计上，轴体采用细长轴形式，多个支承轴颈将整根轴分隔为若干工作段。轴颈直径与凸轮外廓形成明显台阶，既为轴承安装提供边界，也限制轴在缸盖或缸体孔系中的径向位置。凸轮部位保留了基圆、升程段和回程段的轮廓差异，桃尖方向与相邻凸轮之间的夹角体现配气相位关系。端部结构考虑正时齿轮或链轮安装，需要在传递扭矩的同时保证周向定位，避免装配后出现气门正时偏差。若用于工程评审，可进一步围绕轴颈配合、润滑油路、止推面、齿轮锁紧和轴向间隙进行检查。

　　实际应用场景中，这类零件不仅服务于汽车发动机本体设计，也常用于发动机维修培训、职业院校机械课程、实验台演示以及逆向建模练习。设计人员在评估方案时，不能只关注单根轴的外形，还要把它放回整机环境：凸轮下方对应气门驱动件，轴颈落入轴承孔，端部与正时系统相连，周围还需避让缸盖壁面、摇臂、弹簧座和润滑油道。轴的安装边界主要由轴向长度、支承跨距、轴颈同轴度、凸轮外圆包络以及端部齿轮占用空间决定。细长轴在高速旋转下会产生挠曲，支承点间距过大将影响型线传递精度，过小则会增加结构长度和摩擦阻力，因此轴颈排布需要在刚度、装配工艺和缸盖布局之间平衡。

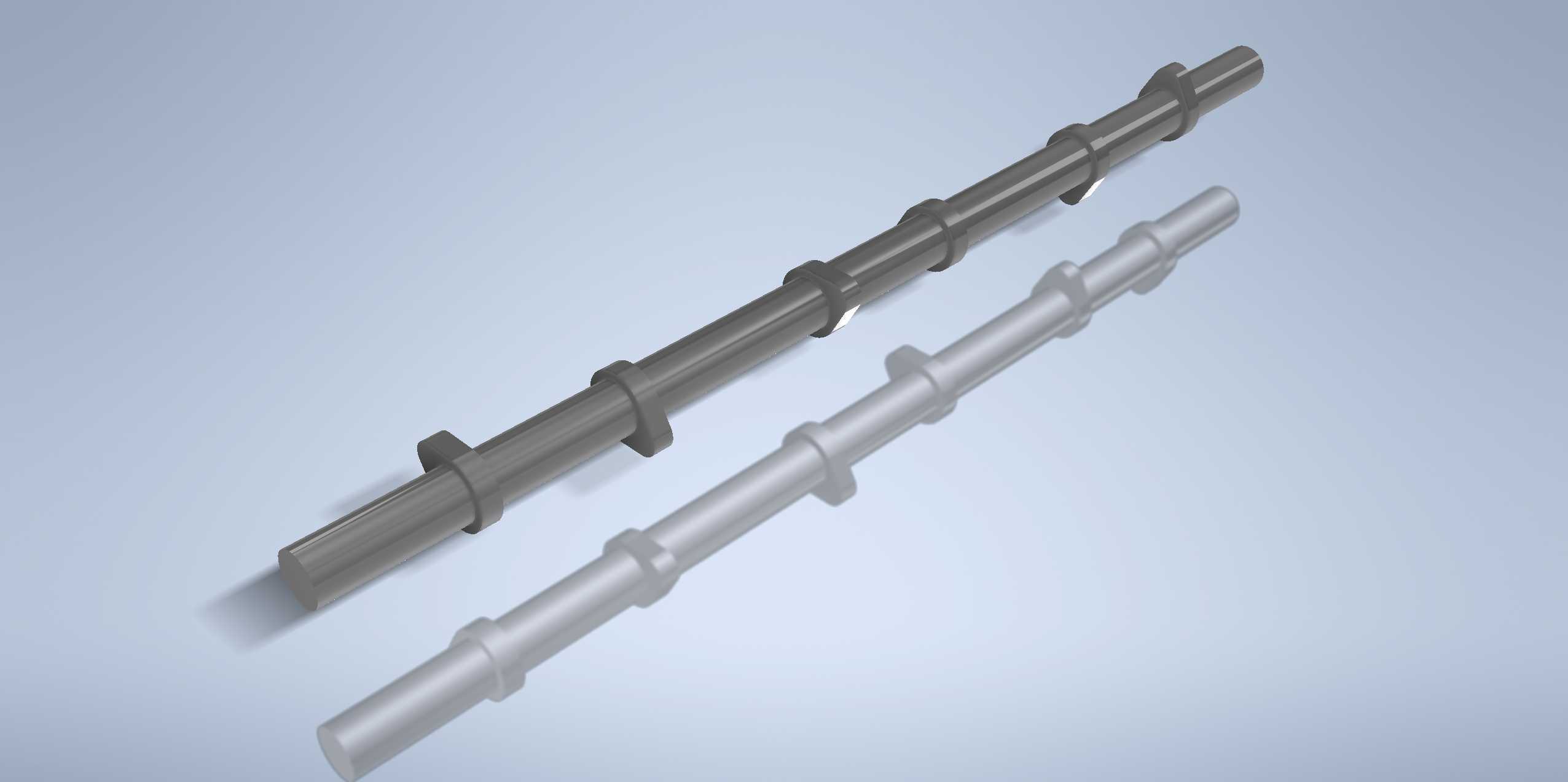

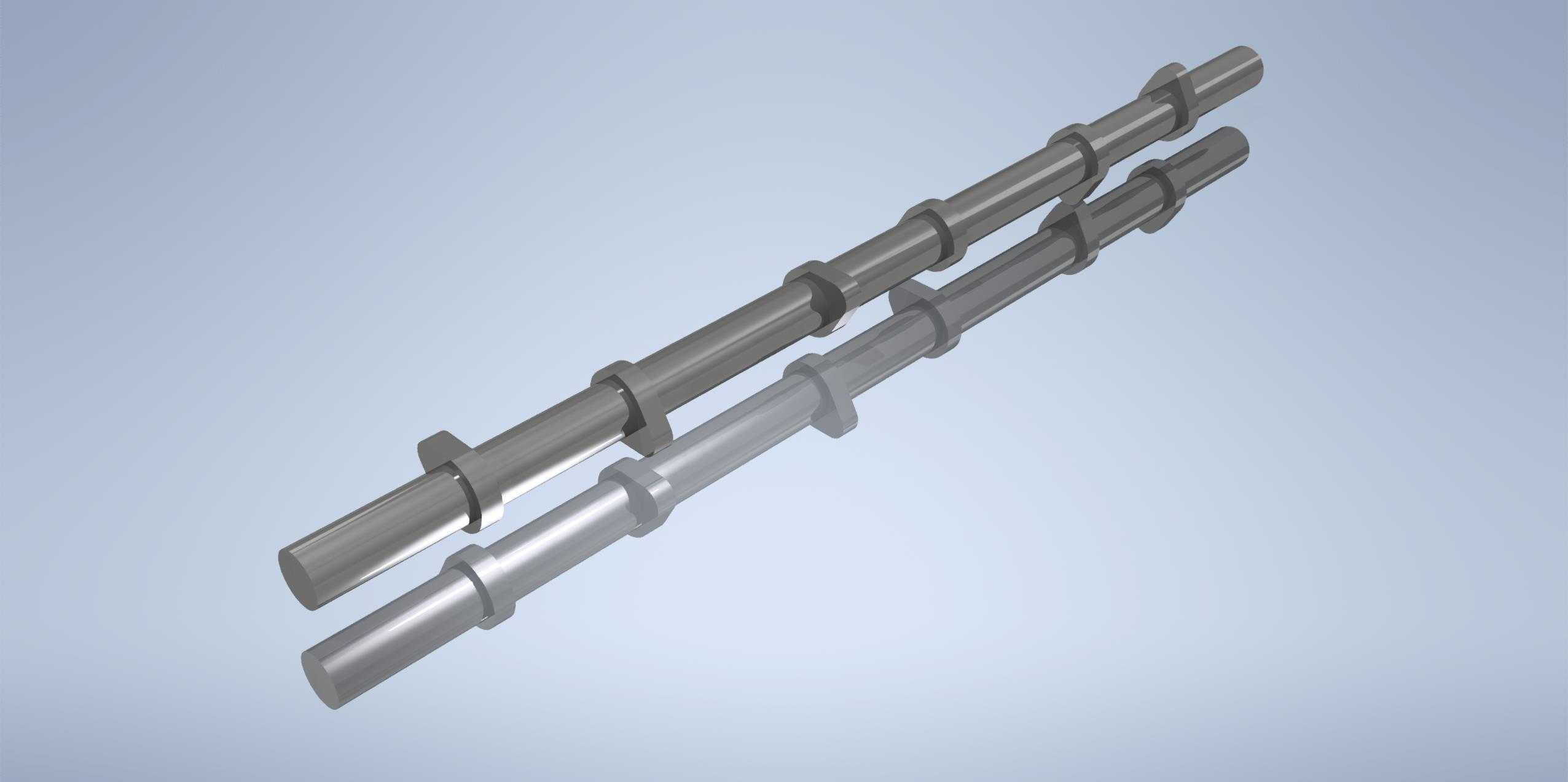

　　从外形尺寸关系看，凸轮轴的长度取决于气缸数量、缸距以及驱动端布置；各凸轮沿轴向对应各缸气门位置，径向最大轮廓由基圆半径和升程高度共同决定。安装时，轴颈需与轴承孔保持规定配合，轴向通过止推面或定位件限制窜动；正时端装配后要保证凸轮桃尖与曲轴相位准确对应。模型中两根不同视觉状态的轴体并列展示，有利于观察轴段连续性和凸轮排布规律，也便于在渲染、剖切或装配动画中区分主体与参考对象。

　　在建模思路上，这类零件宜先建立主轴回转基准，再按支承位置确定轴颈直径与长度，随后依据各缸工作顺序布置凸轮轮廓和相位角。凸轮型线并非简单圆弧，其升程规律直接影响气门开启面积、加速度峰值和接触应力，工程开发中通常需要结合运动学曲线进行光顺处理。端部键槽、定位平面或齿轮安装特征应与正时零件同步校核，防止扭矩传递环节出现干涉。对于教学和展示用途，完整保留凸轮、轴颈、台阶和传动端特征，能够让观察者理解配气机构从旋转运动到气门往复运动的转换逻辑；对于结构设计用途，则可在此基础上继续补充轴承、挺柱、气门弹簧和正时齿轮，形成完整的发动机配气系统装配模型。
