V6发动机螺旋式空气涡轮增压装置

　　在乘用车与轻型商用车的V型六缸动力总成开发中，增压系统往往决定了低速扭矩响应、高速功率储备以及机舱布置边界。这套螺旋空气涡轮增压装置围绕V6发动机的排气能量回收需求展开，压气机侧与涡轮侧分别承担新鲜空气压缩和高温废气驱动两项核心任务，中间通过轴承体与润滑、密封结构衔接，形成能够在高转速、高温差环境下持续工作的旋转总成。

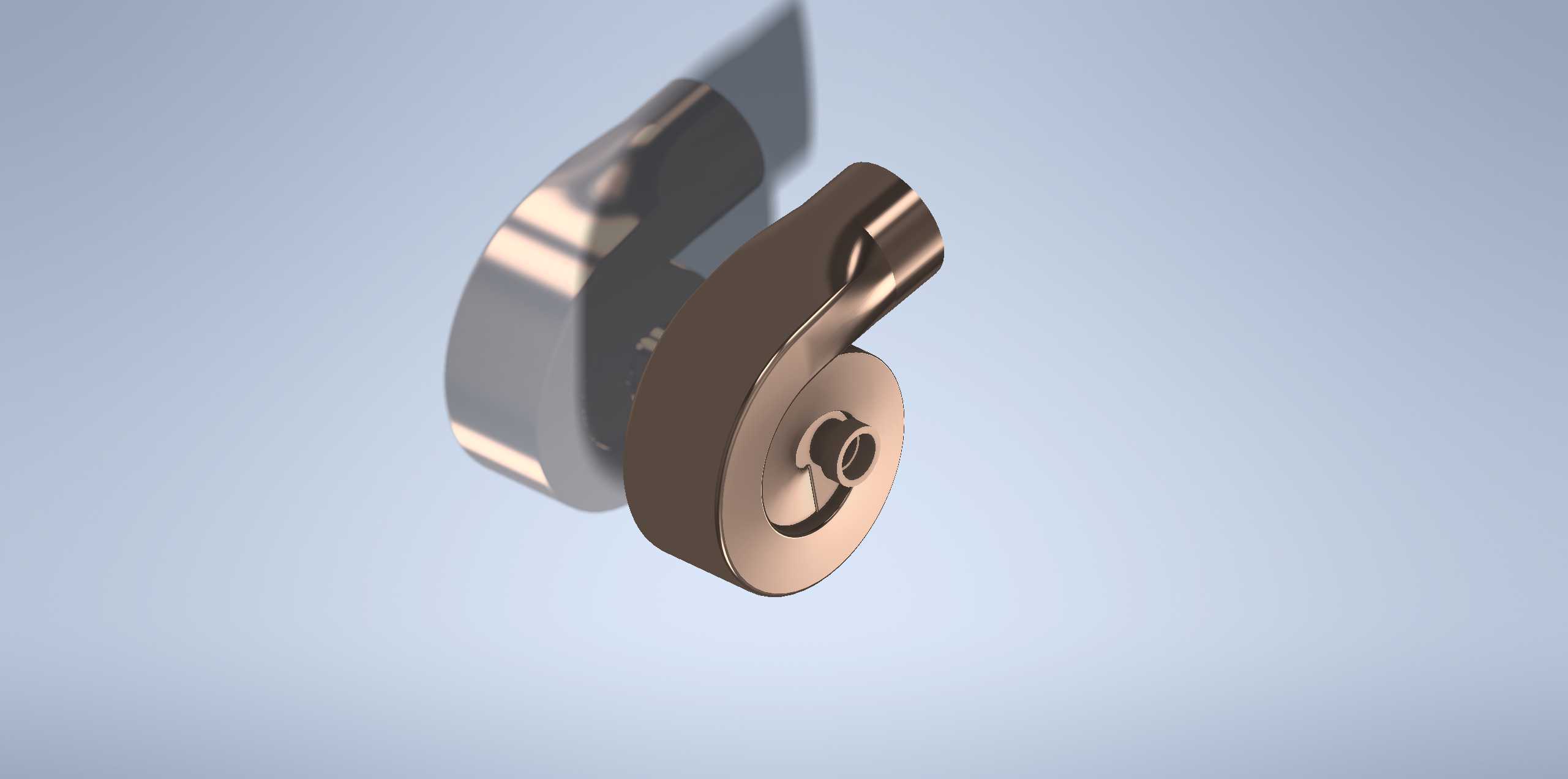

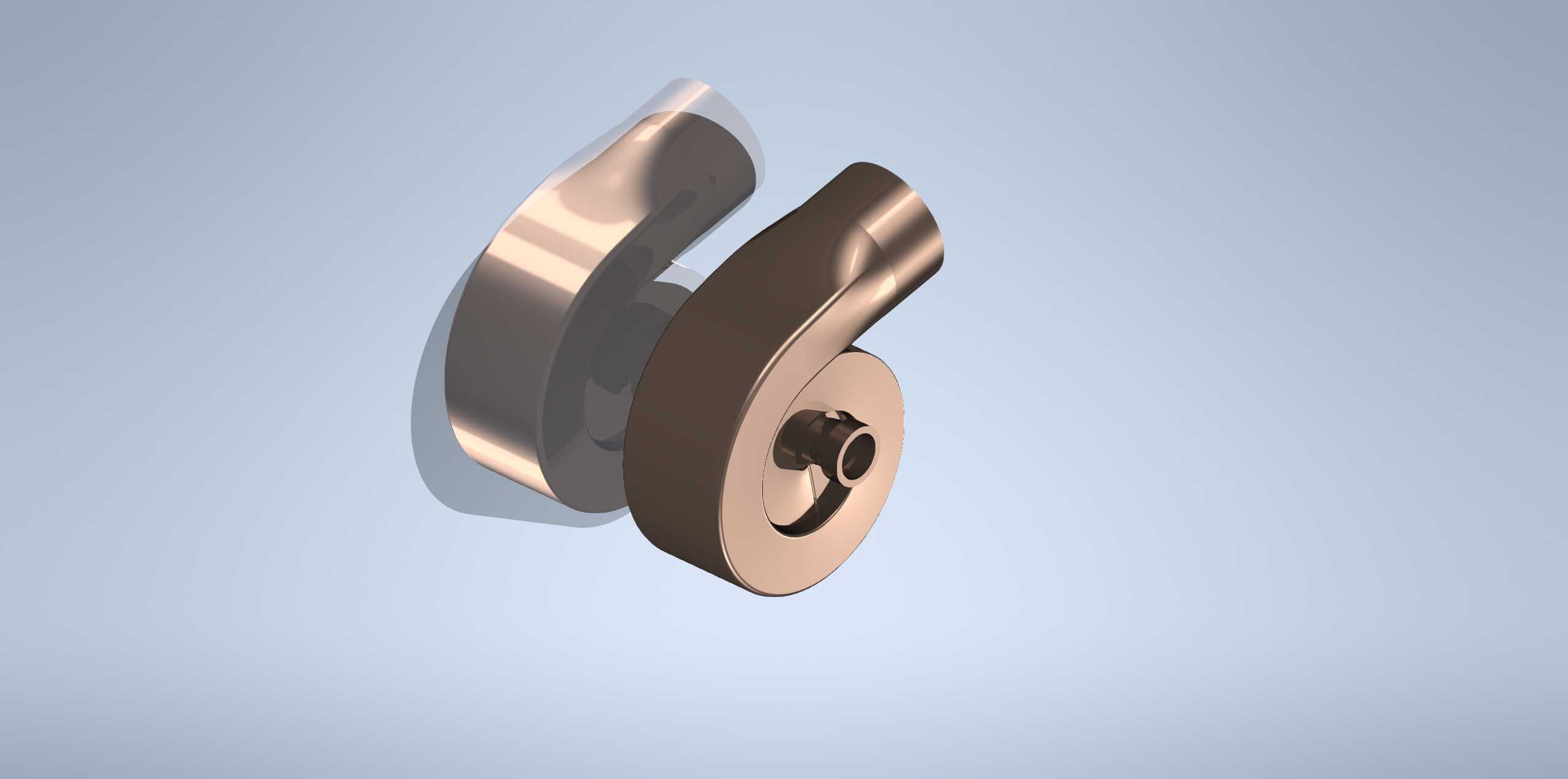

　　从实际装车场景看，涡轮端需要接入排气歧管汇总后的高温气流，压气机端则连接空滤后进气管道与中冷器，因此模型在外形表达上重点保留了涡壳流道的渐开走向、压气机壳的出口方向、法兰连接面以及背部安装支点。工程评审时，这些特征并不是单纯的外观曲面，而是直接影响管路走向、隔热空间、拆装工具空间和相邻附件避让的关键边界。

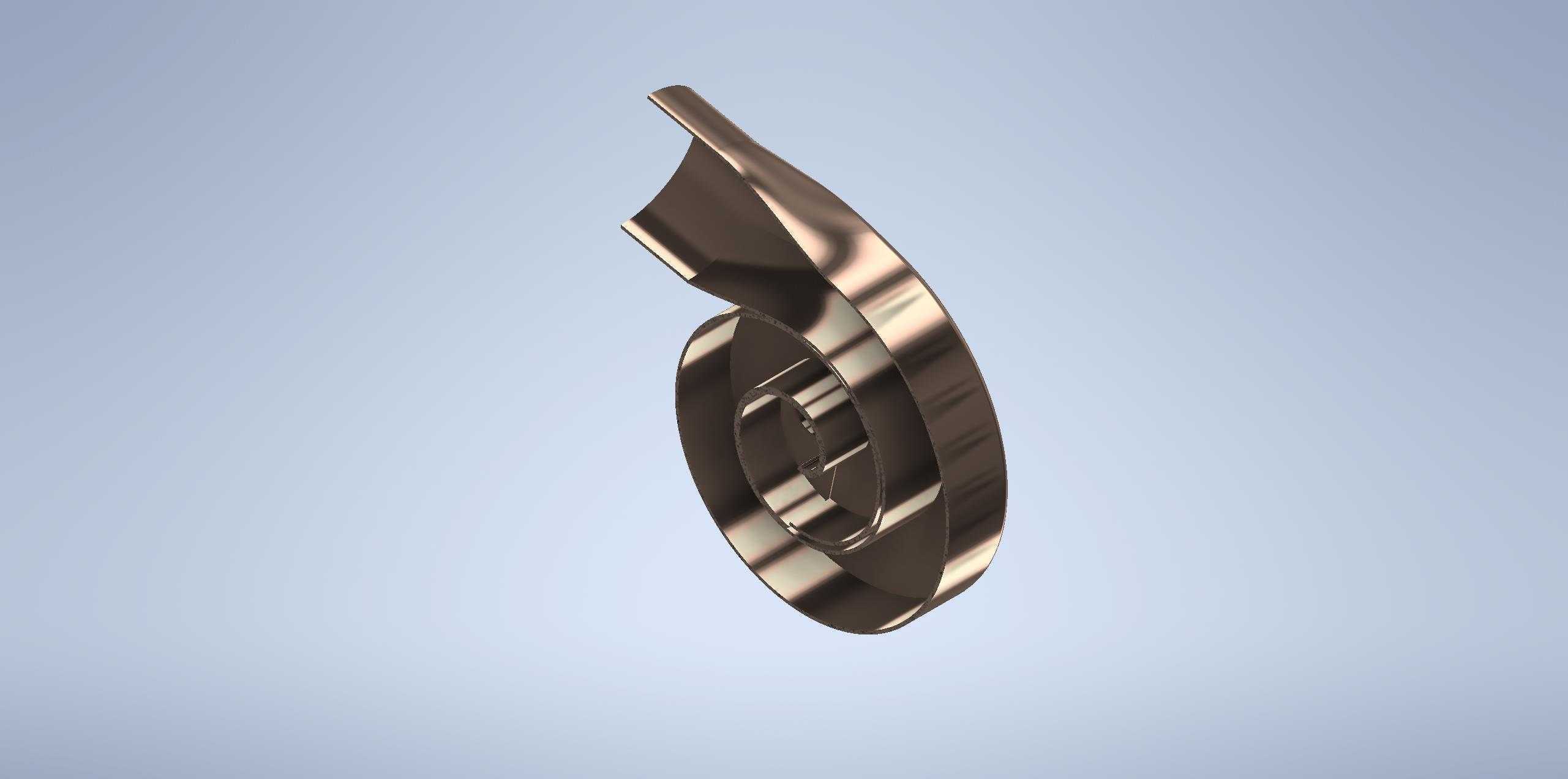

　　设计思路上，螺旋涡壳不能按简单回转体处理。废气从切向入口进入环形流道后，需要沿逐渐收缩的通道导向叶轮周向，流道截面变化过快会造成局部加速和脉冲损失，变化过缓又会使壳体臃肿、占用机舱宽度。模型中涡壳螺旋段与中心腔体之间保持连续过渡，入口法兰到舌区的曲率变化服务于气流组织，同时也兼顾铸造壁厚的均匀性。对于铸铁或铸钢涡壳而言，壁厚突变容易在热循环中形成热应力集中，因此外表面虽然呈现流畅造型，内部却隐含了对热膨胀、加强筋布置和支承刚度的综合考虑。

　　压气机壳同样采用螺旋扩压结构。压缩后的空气从叶轮外缘甩出后，经无叶扩压区进入蜗壳通道，再由出口接管送往中冷器。该部分对出口角度较敏感：若出口方向与发动机进气侧管路不匹配，会增加软管弯折角度和流阻；若壳体外轮廓与发电机、空调压缩机或转向助力泵等附件距离过近，还会带来维修可达性问题。因此在三维结构表达中，压气机出口的圆柱接管、安装耳板和壳体分型位置都需要清晰保留，便于在总布置阶段进行干涉检查。

　　转子总成位于装置中心，涡轮叶轮与压气机叶轮分别布置在轴承体两侧。涡轮叶轮长期接触高温废气，叶片曲面承受热负荷与离心载荷；压气机叶轮则强调叶尖间隙和气动效率。模型通过中心轴、轮毂、叶片和锁紧结构的配合关系，展示了旋转件与固定涡壳之间的同轴要求。实际设计中，叶轮外径、蜗壳宽度、轴承体长度和法兰位置共同决定增压器的外包络尺寸，也决定了其在V型发动机两列气缸之间或侧舱空间内的安装姿态。

　　安装边界方面，涡轮入口法兰需要与排气歧管出口面对接，螺栓孔分布、密封面宽度和法兰厚度必须满足高温密封要求；压气机出口需要预留卡箍或软管连接长度；轴承体上的润滑油进出口应保持合理的管路倾角，避免停机后积油或回油不畅。装置下方与发动机缸体、支架或隔热罩之间还需留出热辐射间隙，尤其是涡壳表面在高负荷工况下温度较高，相邻橡胶件、线束和塑料管路不能仅凭静态装配间隙判断，还要考虑动力总成摇摆和热膨胀后的位移。

　　曲面构建过程中，螺旋蜗壳适合采用草图轨迹、引导线和放样曲面组合完成。先确定基圆、入口截面和沿周向逐渐变化的流道截面，再通过中心线控制螺旋段的收束关系；表面修整阶段需要修剪舌区附近的交汇曲面，保证气流通道没有突兀折角；实体化时则要检查开放边、缝合缝隙和厚薄突变，避免后续在工程图、铸造工艺分析或数控加工参考中出现无效几何。轴承体、法兰和安装耳板等结构虽然造型相对规则，但与蜗壳相接处的圆角、加强过渡和密封平面不能省略，因为这些细节决定了零件从外观模型走向可制造结构的完整度。

　　对于结构设计人员而言，该装置的价值不只在于呈现金属涡壳和叶轮的形态，更在于把增压系统在发动机上的功能关系、流道走向、连接接口和空间约束集中表达出来。围绕它开展布置校核时，可以同步检查排气脉冲导入、压气机出口管路、润滑回油、热防护以及维修拆装路径；围绕它开展建模训练时，则能练习复杂螺旋曲面、回转叶轮、法兰接口和壳体实体化等多项机械三维设计技能。
