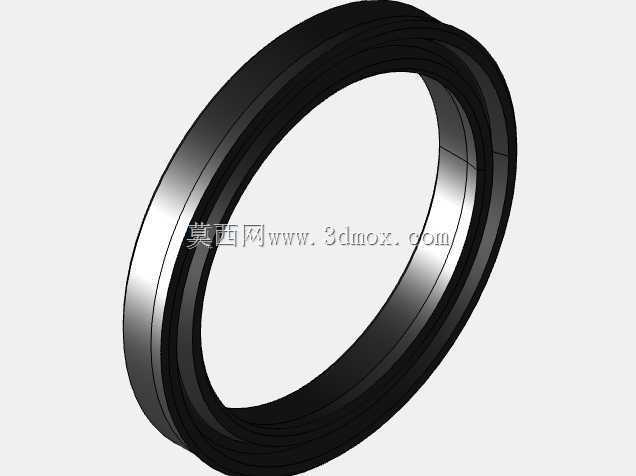

SAKAGAMI SKY-35型活塞与杆液压密封填料

　　在液压系统的密封设计环节，活塞与杆的动密封选型直接决定整套液压执行机构的内泄、外泄控制水平，以及长期运行的可靠性，SAKAGAMI SKY系列密封填料就是针对往复运动工况开发的专用密封元件，其中SKY-35规格适配公称直径35mm的活塞杆或活塞安装位，在工程机械液压油缸、注塑机锁模油缸、机床液压滑台驱动缸、冶金设备压下油缸等场景中应用广泛。这类密封填料的核心作用，是在活塞与缸筒内壁、活塞杆与端盖导向套的相对往复运动过程中，阻隔液压油在高低压腔之间的内泄漏，同时阻断液压油向缸体外部的外泄漏，既保障液压系统的容积效率，避免压力建立不足导致的执行机构出力不够、动作滞后问题，也防止液压油泄漏造成的介质损耗、环境污染与设备周边安全隐患。

　　从结构设计来看，该密封采用复合式截面构型，主体密封唇口采用耐油耐磨的改性丁腈橡胶或聚氨酯材质，唇口做了针对性的过盈量设计，安装后唇口与配合金属面形成均匀的接触压力，在液压系统升压时，介质压力会进一步推动唇口贴紧配合面，压力越高密封贴合越紧密，实现自紧式密封效果；密封外侧增设的刚性支撑环，采用填充聚四氟乙烯或改性尼龙材质，既可以避免橡胶主体在高压下被挤入配合间隙造成剪切损坏，也能为往复运动提供一定的径向支撑，抵消活塞杆或活塞的小幅径向偏载，减少偏磨导致的密封提前失效。在安装边界设计上，该密封适配的安装沟槽为开式矩形沟槽，沟槽的内径、外径、宽度尺寸都有严格的公差要求，安装时需要保证沟槽边缘的倒角光滑无毛刺，避免装配时刮伤密封唇口；

　　配合的金属面粗糙度需要控制在Ra0.4到Ra0.8之间，表面硬度过HRC40以上，减少长期往复运动对密封面的磨损。在实际选型应用中，需要根据液压系统的工作压力、往复运动速度、工作介质类型、工作温度范围匹配对应的密封材质，常规矿物液压油工况下聚氨酯材质的密封可以承受最高40MPa的工作压力，往复运动速度适配范围在0.05m/s到0.5m/s之间，工作温度覆盖-30℃到100℃，能够满足绝大多数工业液压设备的工况需求。不同于普通O型圈的静密封或低速动密封应用，这类专用往复密封的唇口角度、接触压力分布都经过流体力学优化，在往复运动过程中会在密封与金属面之间形成极薄的动态油膜，既保证润滑减少摩擦磨损，又不会造成可见的外泄漏，

　　平衡了密封性能与使用寿命的矛盾。在三维建模过程中，需要严格还原密封的截面轮廓尺寸，包括唇口的角度、支撑环的厚度、密封的自由状态尺寸与安装压缩量，在做虚拟装配仿真时，可以模拟密封装入沟槽后的变形状态，验证过盈量是否在合理区间，是否存在装配干涉，同时可以结合有限元分析模拟不同压力下密封唇口的接触压力分布，提前预判密封的薄弱位置，优化沟槽设计参数，避免实际加工装配后出现密封过早损坏、泄漏超标的问题。在设备维护场景中，这类密封属于易损件，当油缸出现内泄掉压、外漏油滴时，就需要检查密封的磨损情况，更换时要注意清洁安装沟槽，避免残留的金属切屑、旧密封残渣划伤新密封的唇口，装配时可以在密封表面涂抹少量清洁的液压油，减少装配阻力，避免硬敲硬砸导致密封变形损坏。
