SAKAGAMI活塞杆液压密封填料结构

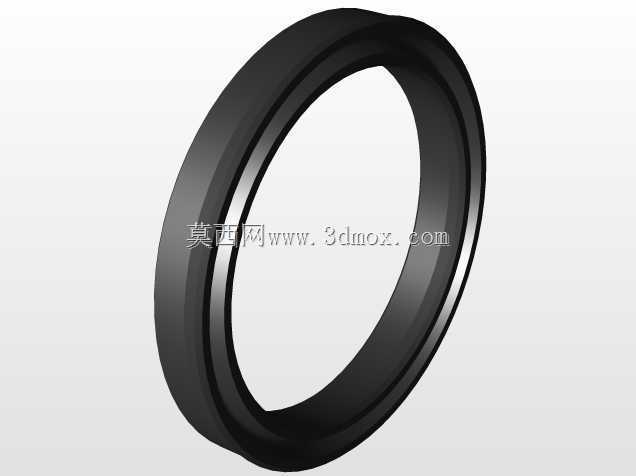

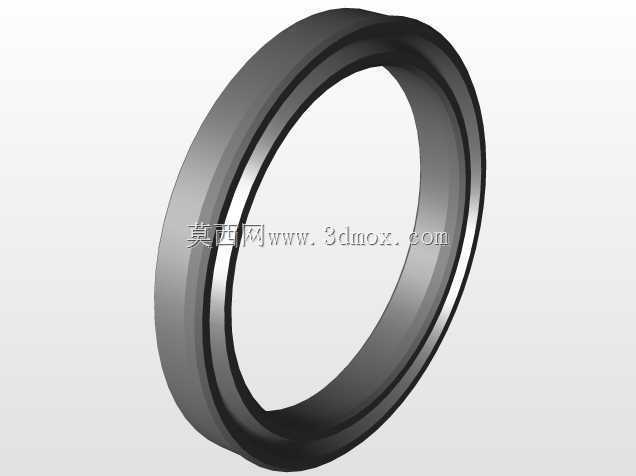

　　在液压系统的往复运动机构中，活塞与活塞杆部位的密封填料是决定系统容压能力、介质泄漏率与元件服役寿命的核心部件，这类密封件长期工作在带压液压油浸泡、往复摩擦、油温交变的工况下，设计阶段需要同时平衡密封接触应力、摩擦阻力、耐磨性能与安装适配性多重要求。本次呈现的密封填料为环形唇式结构，整体采用对称式截面设计，外圈带有刚性支撑骨架，内嵌弹性密封唇口，适配液压缸活塞与活塞杆的动密封安装位，可在往复直线运动过程中阻断液压油沿配合间隙的泄漏路径，同时阻挡外部粉尘、金属碎屑进入缸体内部污染液压介质。从实际应用场景来看，这类密封件广泛覆盖工程机械液压油缸、工业液压站执行元件、机床液压进给机构、注塑机锁模油缸等带往复运动的液压设备，

　　在中高压液压系统中既可以单独作为主密封使用，也可以与导向环、防尘圈组合成完整的密封组，适配不同线速度、工作压力的工况需求。设计过程中首先要匹配安装沟槽的尺寸边界，密封件的外径需要与缸筒内孔保持适度过盈，内径与活塞杆表面的接触压力需要经过计算校准，过盈量过大则会导致摩擦阻力激增，加速唇口磨损，甚至引发活塞杆爬行问题；过盈量不足则会在压力波动时出现密封贴合失效，引发内泄或外漏。该密封件的截面采用阶梯式唇口设计，主唇口朝向压力侧，当系统升压时，液压介质压力会均匀作用在唇口背部，推动唇口进一步贴紧配合面，压力越高密封贴合越紧密，无需额外施加预紧力即可实现自紧密封；副唇口朝向外侧，主要负责刮除活塞杆表面带出的残留油膜，同时阻挡外部杂质侵入。

　　外圈的金属骨架采用内嵌式结构，在安装时可以为密封件提供足够的径向支撑，避免压入沟槽时出现橡胶体扭曲、唇口翻边的问题，同时可以抵消部分压力脉动带来的密封件形变，保证长期工作下的尺寸稳定性。从安装边界来看，这类密封件对安装沟槽的倒角、表面粗糙度有明确要求，沟槽入口处需要加工15到20度的导入倒角，去除毛刺与锐边，避免安装时划伤唇口；配合的金属表面粗糙度需要控制在Ra0.8以下，表面不得有螺旋加工刀痕，否则会在往复运动中形成微观泄漏通道。在实际选型过程中，需要根据液压缸的工作压力、往复速度、介质类型、工作温度范围匹配对应的密封材质，常规矿物液压油工况下采用丁腈橡胶配金属骨架即可满足使用要求，在高温、水乙二醇介质、

　　磷酸酯抗燃油工况下则需要更换氟橡胶等特种材质的密封件。建模过程中需要重点还原唇口的角度、骨架的包胶厚度、密封件的截面形线，因为这些尺寸直接决定了密封接触应力的分布，若建模时唇口圆角、角度出现偏差，后续做有限元密封性能分析时会得到完全偏离实际的结果。同时要注意密封件的安装公差配合，建模时需要预留密封件的压缩变形量，模拟实际装配后的唇口贴合状态，避免装配仿真时出现干涉量计算错误。这类环形密封件虽然结构看似简单，但是每一处截面尺寸的设计都经过大量工况验证，唇口的厚度、根部的圆角、骨架的位置都会直接影响密封的使用寿命，比如唇口根部圆角过小会导致应力集中，在反复往复形变后容易出现根部开裂；圆角过大则会导致唇口跟随性下降，在活塞杆出现偏心时无法及时贴紧表面引发泄漏。在液压系统的故障统计中，超过七成的液压缸故障都与密封失效相关，因此在设计阶段对密封结构的准确建模、对安装边界的精准把控，是减少设备后期维护成本、提升液压系统可靠性的关键环节。
