活塞与杆用液压密封填料结构设计

　　在液压系统的实际运行场景中，活塞与杆的动密封部位一直是决定整套液压执行元件可靠性的核心环节，这套密封填料结构的设计，正是针对中高压工况下往复运动副的密封需求展开。从实际应用场景来看，这类密封件广泛适配于工程机械液压油缸、机床液压进给单元、注塑机锁模油缸、冶金设备压下油缸等存在往复直线运动的液压执行机构，其核心作用是阻隔油缸两腔的压力油泄漏，同时阻挡外界粉尘、水汽等杂质侵入液压系统内部，避免液压油污染引发的阀组卡滞、泵件磨损等连锁故障。

　　从功能特性层面看，该密封填料采用双唇口复合结构设计，主密封唇口朝向压力油腔侧，在系统升压过程中，油压会推动唇口紧密贴合在活塞杆或活塞的配合表面，压力越高贴合度越强，能够自适应不同工作压力下的密封需求，避免低压工况下的渗漏与高压工况下的挤隙失效；副唇口朝向外侧，主要承担防尘挡污的作用，在活塞杆往复回缩过程中刮除杆体表面附着的杂质，避免硬质颗粒进入主密封面造成唇口划伤。密封本体采用截面渐变的弹性结构，安装后能保持稳定的预紧压缩量，在往复运动速度波动、杆体存在微量偏心的工况下，依然能保持密封面的连续贴合，不会出现局部间隙导致的泄漏。

　　设计过程中首先明确了安装边界的约束条件，密封件的外径与油缸沟槽的底径采用过盈配合，过盈量控制在沟槽直径的0.8%-1.2%区间，既保证安装后密封件不会在沟槽内随杆体运动窜动，又不会因为过盈量过大导致安装时唇口翻折、剪切。密封件的内径与活塞杆的配合采用适度的预紧设计，初始接触压力经过反复校核，既保证静止状态下的低压密封性能，又能控制运动过程中的摩擦阻力，避免摩擦温升过高加速密封材料老化。密封的轴向宽度匹配标准液压密封沟槽的尺寸规范，不需要对现有油缸的安装沟槽做非标修改，能够直接替换同规格的老旧密封件，降低设备维护的改造成本。

　　从外形结构来看，密封件整体为环形回转体结构，外侧带有定位凸缘，安装时凸缘卡入沟槽的定位台阶内，能够承受油缸往复运动时的轴向冲击力，避免密封件在沟槽内发生轴向移位。唇口部位做了圆弧过渡处理，没有尖锐的棱角，既可以减少运动过程中对活塞杆表面的刮擦磨损，也能避免唇口在高压下出现应力集中导致的开裂。密封的根部做了加厚处理，提升整体的抗挤出性能，在系统出现压力冲击、活塞杆与缸筒存在微量同轴度误差时，根部不会被挤入活塞杆与缸盖的配合间隙中，延长密封件的使用寿命。

　　在实际选型匹配过程中，需要结合油缸的工作压力范围、往复运动速度、工作介质类型、环境温度区间来确认密封材料的适配性，这套结构的尺寸设计预留了材料弹性变形的补偿空间，在常规矿物液压油、水乙二醇等常见液压介质工况下，都能保持稳定的尺寸精度与密封性能。安装过程中需要注意避免尖锐工装划伤唇口，同时在密封件表面涂抹清洁的液压油辅助装配，避免干摩擦导致的初始损伤。在设备日常维护中，这类密封件的状态直接决定液压系统的容积效率，一旦发现杆部出现渗油、带油的情况，就需要及时检查密封唇口的磨损情况，这套标准化的尺寸设计能够大幅缩短维护更换的周期，不需要对缸盖、活塞部件做额外加工即可完成替换。

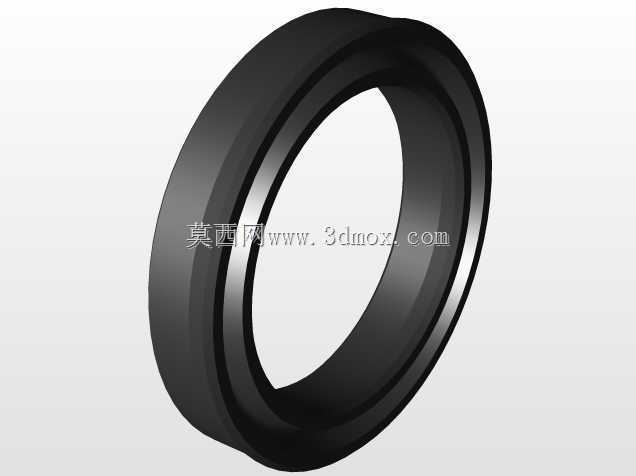

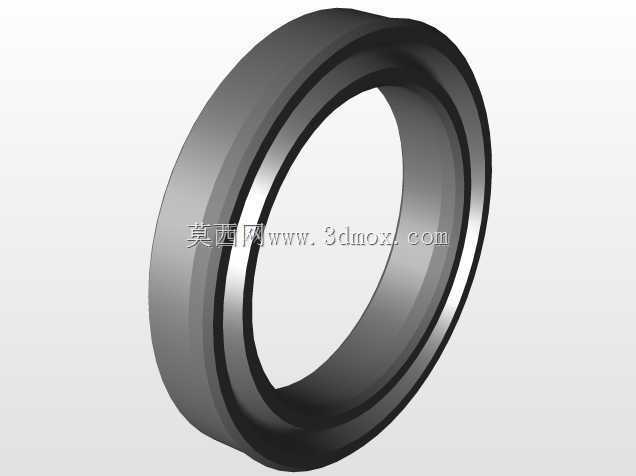

　　从三维建模的角度来看，该模型完整还原了密封件的截面轮廓与回转特征，所有配合尺寸都按照实际工程公差做了标注参考，能够直接用于液压油缸的虚拟装配、干涉检查，也可以作为密封件选型时的尺寸比对参考，帮助设计人员在方案阶段就确认安装空间的匹配性，避免后期加工装配时出现尺寸不匹配的问题。模型的曲面过渡完全按照实际产品的工艺圆角构建，没有理想化的尖锐棱角，能够真实反映密封件安装后的变形趋势，为有限元分析密封面接触压力分布提供准确的几何基础。
