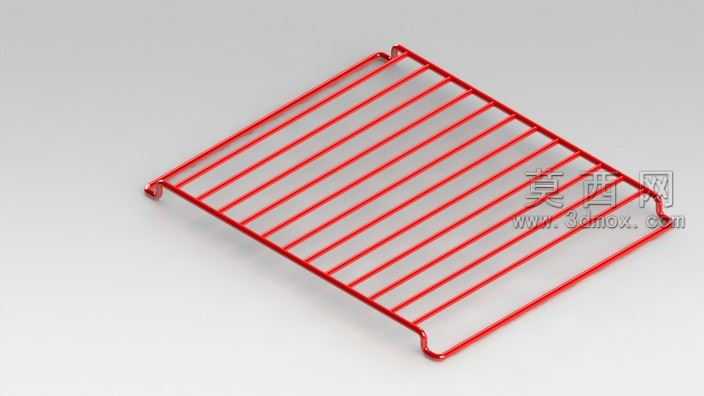

红色金属网格置物机架结构设计

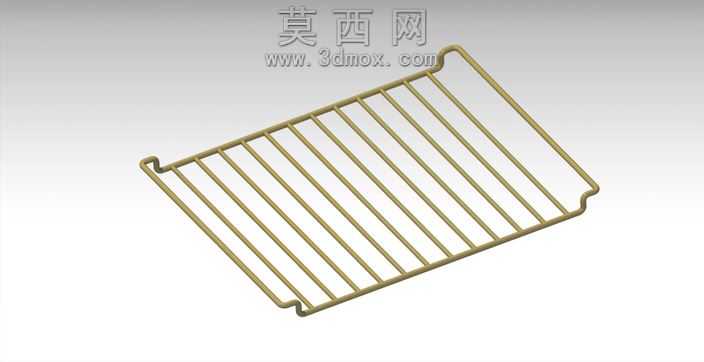

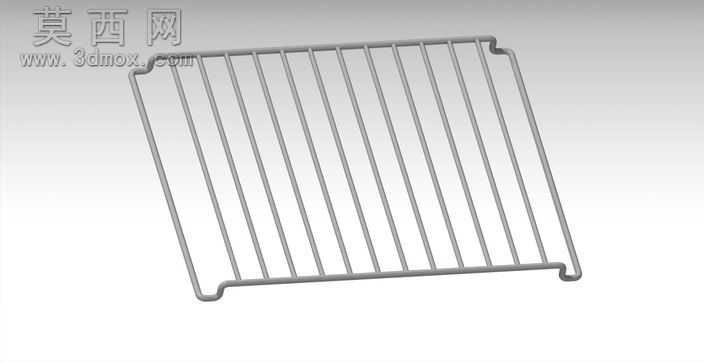

本作品为金属线材弯折成型的网格置物机架三维模型，建模过程以SolidWorks为核心工具，结合CATIA完成结构细节校验，整体建模遵循五金冲压弯折件的生产工艺逻辑，先绘制单根金属线材的截面轮廓，通过扫描特征生成基础杆体，再依据机架的整体尺寸规划横向承托杆的排布间距，确保每根横向杆体平行度误差控制在合理范围内，兼顾承托受力均匀性与视觉规整度。模型两侧的弯折挂耳结构采用钣金弯折特征模拟实际加工工序，精准还原挂耳的弯折弧度、端部圆角处理细节，避免实际生产中出现应力集中导致的断裂问题，挂耳的尺寸设计适配常规置物柜体的卡槽规格，可直接完成挂装定位。材质渲染阶段采用金属烤漆材质参数，基底设置为低碳钢金属材质，表面附着高光泽红色烤漆层，调整材质的粗糙度、反射率参数，还原金属烤漆的细腻质感，同时通过环境光遮蔽效果凸显网格结构的层次感，让线材的圆柱轮廓、弯折处的曲面过渡更具真实感。结构设计上，整体采用矩形外框加内部平行横筋的布局，外框线材直径略大于内部横筋，在控制整体重量的前提下提升机架边缘的结构强度，内部横筋等距排布，可均匀分散放置物品的重力，避免局部受力变形；两端挂耳采用向下弯折再回勾的结构形式，挂装后可限制机架的前后位移，提升使用稳定性，所有线材的衔接处采用无缝焊接的结构模拟，焊缝位置做平滑过渡处理，既符合实际产品的加工工艺，也避免尖锐棱角带来的安全隐患。设计过程中充分考虑家用置物场景的使用需求，整体尺寸适配常规橱柜、冰箱内部的层架安装空间，网格间隙经过反复调整，既可以保证小尺寸物品不会掉落，也能减少材料用量降低生产成本，同时开放式网格结构便于空气流通，放置蔬果等物品时可减少积潮问题。建模完成后通过干涉检查工具校验所有杆体之间无重叠干涉，弯折处的曲率半径符合五金线材弯折加工的最小半径要求，可直接导出STEP、IGES等通用格式对接生产加工环节，也可导出STL格式用于3D打印手板验证结构适配性。
