交流稳压器配套结构练习建模作品

　　这套建模练习的结构件，主要面向交流稳压器内部支撑与安装场景设计，在稳压设备的装配体系里，这类结构承担着承托核心调压绕组、固定线路排布、隔离相邻电气元件的实际作用，是稳压器组装环节里不可缺少的基础结构单元。从实际工程应用来看，交流稳压器多部署在工业车间配电端、实验室精密供电回路、民用大功率设备供电前端，设备内部的结构件不仅要满足电气安全间隙要求，还要适配不同规格绕组、接线端子的安装位置，避免运行过程中出现结构移位、线路剐蹭等问题，这套练习模型正是围绕这类实际安装需求，拆解了不同安装位的结构形态做构型训练。设计过程中没有采用一体化的整块支撑结构，而是拆分出六种不同的局部结构形态，分别对应稳压器内部不同的安装点位：比如带L型弯折的结构，

　　是用来卡在稳压器壳体的内侧折边处，不需要额外打过多固定孔就能实现快速定位，减少装配时的打孔工序；带斜向加强筋的结构，是用来承托重量较大的调压线圈，斜筋的角度刚好避开线圈的引出线位置，既提升了结构的承重能力，又不会干涉线路的走线空间；带多层台阶的结构，是用来分层固定接线端子排，不同高度的台阶对应不同电压等级的接线位，能自然形成电气安全间隙，减少绝缘垫片的使用量。从尺寸边界来看，所有结构的外轮廓尺寸都控制在稳压器壳体的内部安装余量范围内，每个结构的安装孔位都对齐了壳体上预设的通用安装孔距，不需要二次改孔就能直接适配常规容量的交流稳压器装配需求，结构的壁厚设置也兼顾了强度与材料成本，既不会因为壁厚过薄导致承托时出现形变，

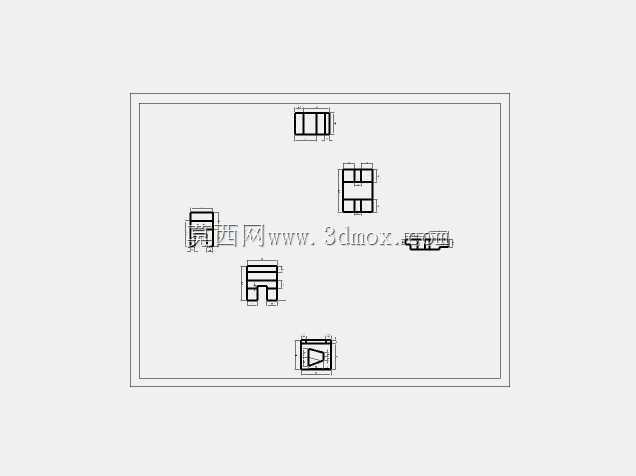

　　也不会因为壁厚过大挤占内部的电气元件排布空间。建模过程中严格遵循机械制图的投影规则，每个结构的转折处、开孔处、加强筋位置都标注了完整的尺寸链，没有出现封闭尺寸或者尺寸遗漏的问题，所有的倒角、圆角设置都符合实际钣金加工或者型材切削的工艺要求，不存在建模时常见的直角尖锐边无法加工、结构干涉无法装配的问题。这类结构练习的核心价值，是帮助建模者熟悉电气设备内部结构的设计逻辑，跳出纯几何建模的思维误区，在构型阶段就同步考虑装配适配性、加工工艺性、现场安装的便捷性，比如在设计带卡槽的结构时，卡槽的宽度预留了0.2mm的安装公差，就算钣金壳体折边出现轻微的加工误差，也能顺利卡入到位；在设计带走线缺口的结构时，缺口的边缘做了圆弧过渡，

　　避免穿线时划破导线的绝缘层，这些细节都是实际工程中必须考虑的要点，也是纯几何练习容易忽略的内容。从结构的受力角度分析，每个结构的受力点都设置了对应的加强结构，比如承托线圈的结构在受力集中的弯折处增加了三角加强筋，筋板的厚度与主体壁厚保持一致，不会出现应力集中导致的结构断裂；固定端子排的结构在安装孔位周围增加了局部凸台，提升了孔位的结构强度，拧紧固定螺丝时不会出现柱位开裂的问题。这套模型的构型思路完全贴合工业电气设备的结构设计逻辑，没有做多余的装饰性结构，所有的几何形态都服务于实际的安装、承托、隔离功能，对于刚接触电气设备结构设计的从业者来说，能通过这类练习快速建立从二维图纸到三维结构的空间映射能力，掌握结构设计中功能优先、适配工艺、兼顾装配的核心原则，避免后续实际工作中出现建模好看但无法落地生产、无法顺利装配的问题。
