极简流线型乘用轿车外观结构设计

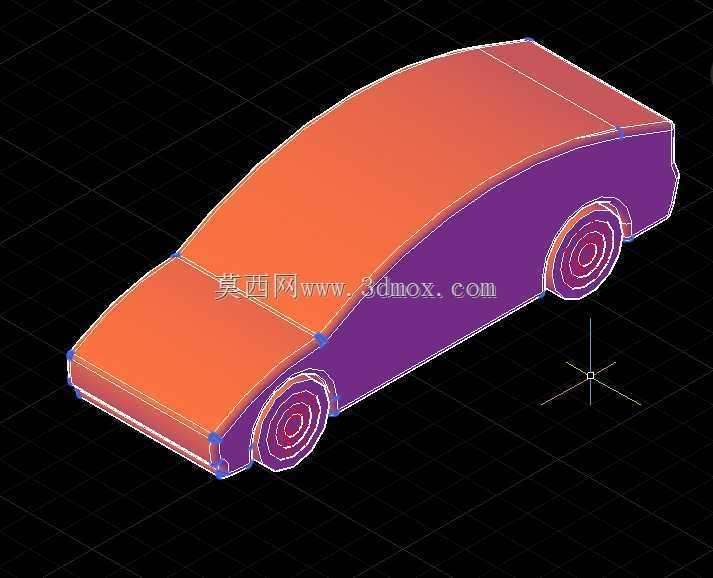

　　在乘用车外观结构的前期方案验证阶段，这类简化的车身三维数模常被用于总布置环节的空间校核，不需要一开始就搭建带完整钣金、内饰细节的全参数模型，先用低面数的封闭曲面把整车外轮廓、轮包位置、前后悬长度这些核心边界定下来，能大幅缩短方案迭代的周期。做这类外轮廓数模的时候，首先要卡准的是整车的接近角、离去角以及最小离地间隙的预留空间，轮拱的弧度要匹配选定的轮胎外径与转向跳动行程，不能出现打方向时轮胎与轮眉干涉的问题，哪怕是简化模型，这些硬点位置也不能出现偏差，不然后续细化的时候整个侧面腰线、车门分缝都要跟着调整。从数模的侧面轮廓来看，整车采用了大溜背的流线型设计，车顶线条从A柱顶端平滑过渡到车尾，没有传统三厢车的独立后备箱转折，

　　这种造型一方面能降低高速行驶时的空气阻力，减少车尾的涡流区，另一方面也能给后排头部空间留出更充裕的布置余量，不会因为溜背造型过度压缩乘员舱的垂直空间。车身侧面的型面采用了极简的处理方式，没有多余的棱线与折角，整个侧围是单一的大曲率曲面，这种设计不仅能降低冲压环节的模具复杂度，减少侧围外板的成型难度，也能在后期做风洞试验时减少型面突变带来的风噪。前后悬的长度比例做了均衡处理，前悬长度预留了前舱布置电机、散热水箱以及前防撞梁的空间，后悬长度则兼顾了后备箱储物容积与后保险杠的碰撞吸能空间，轴距的设定符合紧凑级乘用轿车的常规尺寸区间，能满足五座乘员舱的布置需求。车轮部分做了简化的同心圆处理，没有细化轮毂辐条与轮胎花纹，在前期方案阶段，

　　这种简化处理不会影响整车比例的视觉效果，也能减少数模的文件体量，方便在不同软件之间做格式转换与方案评审。做这类外观数模的时候，通常会先在XY平面绘制整车的俯视图轮廓线，确定车宽、轮距以及前后轮的中心位置，再绘制侧视图的轮廓线定下车高、轴距与前后悬长度，通过两个方向的轮廓线搭建曲面的控制网格，再逐步调整曲面的曲率，保证整个车身外表面的G2连续，避免出现光影扭曲的问题。在实际的项目应用中，这类简化数模还可以导入到CFD仿真软件中做初步的空气动力学分析，测算整车的风阻系数范围，提前预判造型方案的气动性能，不需要等到详细数模完成后再做仿真，能提前发现造型上的气动缺陷，减少后期的修改成本。同时，这类数模也可以用于总布置阶段的人机工程校核，

　　配合人体模型验证上下车空间、视野范围是否符合设计要求，确定A柱的遮挡角度、后视镜的安装位置是否满足法规要求。车身的前后保险杠位置做了平滑过渡处理，没有突出的棱角，既符合行人碰撞保护的法规要求，也能让整车的视觉效果更具整体性。车门的分缝位置在简化数模中没有做明确的切割，但从侧面比例来看，前后门的长度比例符合常规的车门布置逻辑，前门长度略大于后门，能保证前排乘员的上下车便利性，后门的开启角度也能通过轮包的位置做初步预判，避免出现后门开启时与后轮拱干涉的问题。在建模过程中，需要特别注意车身Y0中心面的对称性，整个外轮廓关于中心面对称，不能出现左右曲面曲率不一致的问题，不然在后续做结构设计时会出现左右安装孔位不对齐、钣金件无法对称成型的问题。轮眉的弧度与车身侧面的曲面做了顺滑衔接，没有出现曲面拼接的折痕，这种处理方式能让整车的侧面光影更流畅，也能减少行驶过程中轮眉位置的气流分离。车尾部分采用了短尾的设计，没有突出的尾翼结构，整个车尾的收角角度经过了初步调整，能引导气流快速离开车身表面，减少车尾的负压区，降低高速行驶时的升力，提升车辆的行驶稳定性。
