铰接式关节连杆销轴组件结构设计

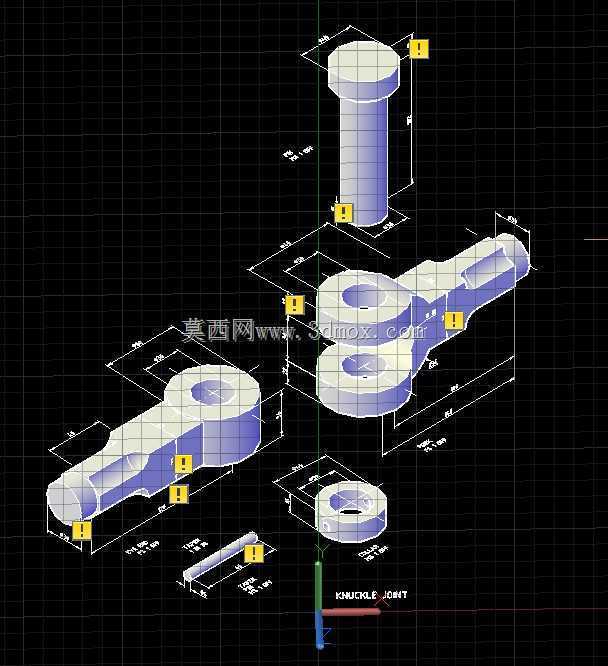

　　这套铰接关节组件的三维结构围绕平面连杆机构的回转铰接需求展开，整套零件包含叉形连杆主体、配对铰接耳板、贯穿销轴、端部锁紧挡圈以及配套衬套，所有零件的配合关系在等轴测工程视图中完整呈现，尺寸标注覆盖了各零件的关键装配边界与外形轮廓，可直接用于机构运动原理演示、零件加工出图以及铰接结构的方案参考。

　　从实际设备应用场景来看，这类双叉耳铰接结构广泛出现在轻工自动化输送线的摆臂驱动端、小型工程机械的操作连杆、农业机具的悬挂调节机构、工装夹具的快速压紧摆臂以及教学实验用平面连杆机构台架上。关节部位承担两根连杆之间的相对回转动作，工作过程中需要同时传递连杆轴向的拉压载荷，还要承受机构启停、负载偏摆带来的径向剪切力，销轴作为整个铰接点的核心承载件，其直径、配合长度以及端部固定方式直接决定了铰接点的使用寿命与运动可靠性。

　　结构设计思路上，两根对接连杆的端部均做了分叉耳板布局，其中一根连杆为双平行耳板结构，另一根连杆的单耳板嵌入双叉耳的中间间隙内，三者的同轴销孔对齐后穿入销轴，这种布局让销轴的受力形式从单侧悬臂承载变为双支点简支承载，大幅降低销轴工作过程中的弯曲变形量。耳板与连杆主体的过渡位置采用大圆角圆弧过渡，避免载荷传递路径在根部出现应力集中，长期往复摆动工况下不会在耳板焊接或成型根部萌生疲劳裂纹。销孔的端面位置设计了沉台结构，衬套压装入销孔后端面不突出耳板外侧，销轴穿入后两端预留的环槽可装入轴用挡圈，挡圈贴合耳板外端面，既限制销轴沿轴向窜动，又不会干涉连杆的相对回转动作。

　　零件外形与安装边界方面，连杆主体的长条形臂身截面采用带加强凸缘的扁平造型，在控制整体重量的前提下提升臂身的抗弯截面模量，臂身远离铰接端的位置预留了第二组销孔，用于和驱动件或相邻连杆完成二次铰接。销轴头部设计为大于杆径的圆盘端头，安装时端头贴合一侧耳板端面，另一端穿过全部耳板后由挡圈锁止，销轴的有效配合长度略大于三组耳板的总叠合厚度，保证铰接转动时耳板侧面不会出现硬性摩擦卡滞。衬套的选用预留了磨损更换余量，长期运行出现配合间隙超差时，仅需更换衬套即可恢复铰接精度，无需整体更换连杆主体。

　　建模过程中各零件的装配约束完全按照实际装配逻辑设置：同轴约束对齐所有销孔轴线，贴合约束匹配耳板相对端面，销轴与衬套之间保留合理的转动配合间隙，衬套与耳板销孔设置为压入配合关系。整套机构在运动仿真环境下可完成设定角度范围内的往复摆动，运动过程中各零件无干涉、无运动死点，铰接点的回转轴线始终保持重合，不会出现偏载卡涩的问题。视图中附带的全部分解尺寸标注，既明确了每个零件的独立加工尺寸，也标注了装配完成后关节部位的总宽度、销轴伸出长度、连杆臂身的中心距等关键安装参数，在将该结构移植到不同设备的连杆系统中时，可直接根据安装空间的边界尺寸缩放连杆臂长、调整销轴直径，匹配不同载荷等级的铰接使用需求。针对需要润滑的工况，还可在销轴径向预留油孔、在耳板侧面对应油嘴安装位，定期向铰接配合面注入润滑脂，进一步降低铰接面的磨损速率，让整套关节组件在高频往复摆动的工况下长期保持稳定的传动精度。
