滑动轴承组件装配结构三维设计

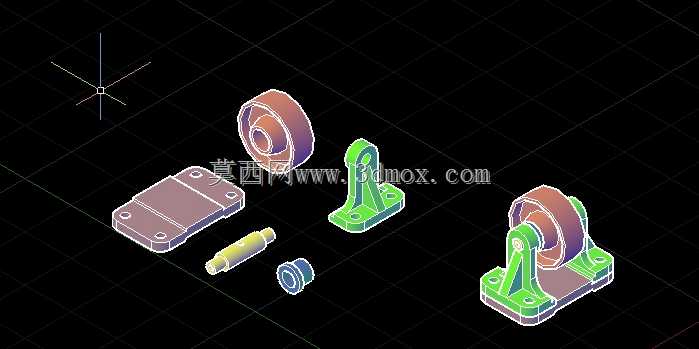

这套滑动轴承组件的三维结构，核心服务于中小功率传动系统的旋转支撑需求，常见于小型输送线辊筒支撑、轻工设备传动轴定位、教学实训台传动单元这类对径向承载有要求、转速中等的工况场景。整套组件拆分后包含轴承座本体、轴瓦衬套、支撑销轴、安装底座、侧压固定块、定位销这几个独立零件，每个零件的配合公差都在建模阶段做了对应预留，完全符合实际加工装配的工艺逻辑。

从实际使用的功能逻辑来看，这套轴承组件主要承担径向载荷的传递，将旋转轴的运行载荷通过轴瓦传导到轴承座，再经由安装底座分散到设备机架上，相比同尺寸的滚动轴承，滑动配合的结构在低速重载、存在小幅冲击的工况下运行更平稳，不会出现滚动体点蚀带来的异响问题，日常维护只需要定期加注润滑脂即可，对使用环境的洁净度要求更低，适配多粉尘的车间生产场景。

设计过程中优先考虑了安装维护的便捷性，轴承座采用分体式的支撑耳结构，两个带安装孔的支撑耳与底座一体成型，轴瓦嵌入支撑耳的内孔中，销轴从一侧支撑耳穿入，穿过轴瓦内孔后从另一侧支撑耳穿出，端部通过侧压固定块锁紧，不需要复杂的专用工装就能完成拆装，后期更换磨损的轴瓦时，只需要拆开侧压块抽出销轴，就能直接替换轴瓦，不需要整体拆卸轴承底座，大幅降低了设备运维的时间成本。

外形尺寸与安装边界的设定完全适配常规的型材机架安装需求，安装底座上预留了四个沉头安装孔，孔位间距匹配40系列工业铝型材的槽口间距，也可以直接通过螺栓固定在钢板焊接的机架面板上，底座的底面做了0.2mm的平面度公差预留，安装时不需要额外做刮研处理就能保证贴合度；轴承座的整体高度控制在120mm以内，支撑耳的内孔中心距底座安装面的高度为80mm，适配直径20mm的传动销轴，轴瓦的有效支撑长度为60mm，径向额定承载能力可以达到12kN，完全满足小型传动单元的载荷需求。

建模过程中对每个配合面都做了工艺性校验，支撑耳内孔与轴瓦外径采用H7/p6的过盈配合，保证轴瓦装入后不会随销轴转动产生位移；轴瓦内孔与销轴采用H8/f7的间隙配合，预留了足够的润滑脂存储间隙，运行时可以形成稳定的油膜降低磨损；安装底座的沉头孔深度预留了5mm的余量，适配M8的内六角螺栓，螺栓头沉入后不会突出底座表面，避免安装时出现干涉。侧压固定块上预留了紧定螺钉孔，销轴装入后可以通过紧定螺钉锁定轴向位置，避免设备运行过程中销轴轴向窜动带来的部件移位问题。

从结构强度的角度考量，支撑耳与底座的连接位置做了R5的圆角过渡，避免应力集中导致的支撑耳断裂问题，轴瓦采用铜合金材质的设计逻辑也在模型结构上做了体现，轴瓦的壁厚设置为5mm，既保证了足够的耐磨层厚度，也不会因为壁厚过大导致整体结构尺寸冗余；销轴的两端做了C2的倒角，装配时可以顺利穿入轴瓦内孔，不会刮伤轴瓦的内孔表面。整套模型的所有零件都可以直接导出工程图用于生产加工，配合关系完全符合实际机械装配的工艺要求，不存在无法加工的异形结构，也没有多余的装饰性特征，每个结构特征都对应实际的功能需求，不管是用于设备改造的选型参考，还是用于三维建模的教学案例，都能直接对应实际的工程应用场景，不会出现结构脱离生产实际的问题。
