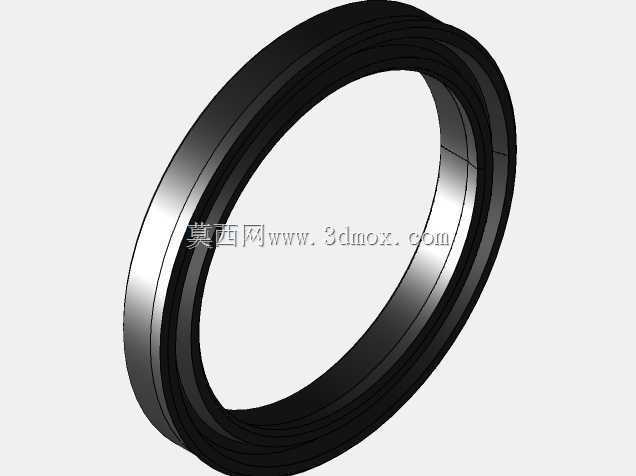

SAKAGAMI型活塞与杆液压密封填料结构

　　在液压系统的动密封场景里，活塞与活塞杆部位的密封填料是决定系统容积效率、运行寿命的核心零件，这类环形密封件长期处于往复滑移、压力交变、介质浸泡的复杂工况下，其结构设计的合理性直接影响整套液压执行元件的可靠性。本次呈现的密封填料结构，针对中高压液压工况下活塞与杆的动密封需求设计，采用多唇口复合截面构型，区别于传统单唇口密封的单一密封路径，该结构通过多道密封唇形成逐级降压的密封腔，能够在系统压力波动时自动补偿唇口接触压力，避免低压工况下唇口贴合力不足导致的内泄，同时也能缓解高压工况下唇口过度压紧带来的异常磨损。从实际应用场景来看，这类密封件广泛适配工程机械液压油缸、机床液压滑台、冶金设备压下油缸、

　　注塑机锁模油缸等存在往复直线运动的液压执行机构，既可以安装在活塞上阻隔油缸两腔的压力油串通，也可以安装在活塞杆端的导向套位置，阻止缸内液压油向外泄漏，同时阻挡外部粉尘、水汽进入缸内污染液压介质。在设计思路上，该密封结构充分考虑了安装便捷性与工况适配性，环形本体的外径与活塞密封槽底尺寸匹配，内径与活塞杆或活塞密封面的配合公差控制在动密封合理区间，唇口部位的预压缩量经过反复校核，既保证初始安装状态下的密封贴合度，又不会因为预压过大导致装配时唇口切边损坏。密封件的截面采用非对称设计，面向压力侧的唇口做了加厚处理，能够承受系统启动瞬间的压力冲击，背侧的辅助唇则起到刮除附着在运动件表面油膜的作用，减少带油泄漏的概率。从安装边界来看，

　　该密封件适配的安装槽为标准矩形密封槽，槽宽、槽深尺寸符合液压动密封的通用安装规范，不需要对现有油缸的活塞、导向套结构做特殊修改即可直接替换安装，安装时不需要专用工装，只要保证槽口无锐角毛刺、运动件表面粗糙度达到Ra0.8以下即可，能够大幅降低现场维护的更换难度。在功能特性层面，该密封结构的多唇设计能够在往复运动过程中形成稳定的润滑油膜，避免唇口与金属运动面干摩擦，相比传统O型圈配合挡圈的密封形式，其抗挤出能力更强，在系统压力波动、油温变化的工况下，不会出现密封件被挤入配合间隙导致的剪切损坏，同时唇口的自补偿特性能够在密封件出现正常磨损后，依然保持足够的贴合力，延长密封件的更换周期。实际选型应用时，需要结合液压系统的工作压力范围、

　　运动速度、介质类型匹配对应的密封材质，该结构的构型本身兼容丁腈橡胶、聚氨酯、氟橡胶等多种常用密封材料，能够适配矿物液压油、水乙二醇、磷酸酯抗燃油等不同介质工况，在低速重载、高速轻载等不同往复运动场景下，都可以通过调整唇口的过盈量、材质硬度来满足使用需求。很多现场液压系统的故障都源于动密封选型或安装不当，比如密封件尺寸与安装槽不匹配导致的装配切边、唇口预压不足导致的内泄增大、材质与介质不兼容导致的密封溶胀失效，这类经过结构优化的多唇密封填料，在结构设计上规避了很多传统密封件的常见失效点，比如在密封件的根部做了圆角过渡，避免压力反复冲击导致的根部裂纹，唇口边缘做了薄化处理，能够更好地贴合运动件表面的微观不平度，提升密封效果的同时降低摩擦阻力，减少液压系统的无功损耗。在三维建模过程中，该密封件的曲面过渡、唇口尺寸都严格按照实际产品的工程参数构建，能够直接用于液压油缸的虚拟装配、干涉检查，也可以用于密封性能的有限元仿真分析，帮助设计人员在方案阶段就验证密封件与安装槽的配合合理性，提前规避装配干涉、压缩量不合理等设计问题，减少物理样机的试制迭代次数。
