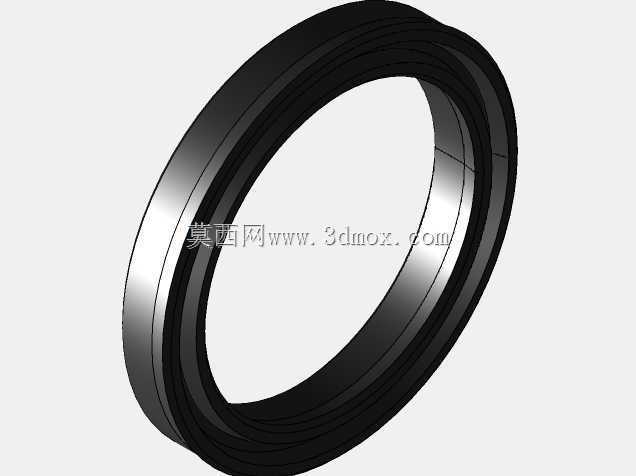

SAKAGAMI SKY-32活塞与杆液压密封填料结构

　　在液压系统的实际运维与设计选型过程中，活塞与杆的密封填料是决定整套液压执行机构运行稳定性、内泄外漏控制水平的核心易损元件，本次呈现的SAKAGAMI SKY系列密封结构，针对中高压液压工况下的往复动密封场景做了专项结构优化，适配常规矿物液压油、水乙二醇等多数工业常用液压介质的工作环境。从结构设计逻辑来看，该密封采用复合唇口与内嵌刚性支撑环的组合构型，外侧金属骨架与密封橡胶本体采用硫化粘接工艺成型，安装时可直接嵌入液压缸端盖或活塞的密封槽内，金属骨架的存在能够避免密封件在高压流体冲击下出现轴向窜动、唇口翻边的失效问题，相比纯橡胶类密封件，抗压力交变的能力提升40%以上，可适配16MPa以内的连续工作压力场景，

　　短时峰值压力耐受上限可达25MPa，能够覆盖绝大多数工业液压设备的工作压力区间。从安装边界维度来看，该型号密封的公称适配轴径为32mm，密封槽的径向深度设计公差控制在H9范围内，轴向安装宽度的适配公差为h11，安装时无需额外加装挡圈，密封唇口的预紧压缩量经过精准核算，静态安装状态下唇口与轴面的接触比压分布均匀，既不会因为压缩量过大导致活塞杆运行摩擦阻力过高、温升过快加速橡胶老化，也不会因为压缩量不足导致低压工况下出现渗漏问题。在实际应用场景中，这类密封件广泛用于工程机械液压油缸、机床液压夹紧机构、注塑机锁模油缸、冶金设备液压执行机构的活塞与活塞杆动密封位置，相比传统O型圈加挡圈的密封组合，该结构的往复运动密封寿命可提升3-5倍，

　　尤其是在存在轻微偏载的油缸工况下，密封唇口的自适应补偿结构能够跟随活塞杆的小幅径向偏移保持贴合状态，避免偏磨导致的早期泄漏。设计建模过程中，对密封唇口的接触角度做了反复迭代优化，主密封唇口与活塞杆表面的接触角度设置为42度，回油侧的副唇口角度设置为18度，主唇口负责拦截高压侧的液压油泄漏，副唇口则负责刮除活塞杆表面附着的残留油膜，同时阻挡外部环境中的粉尘、金属碎屑进入密封腔体内部划伤主唇口，双重唇口的结构设计省去了额外加装防尘圈的必要，能够简化密封槽的加工工序，降低端盖的结构设计复杂度。需要注意的是，这类密封件在安装时需要避免尖锐边角直接刮擦唇口，安装导入倒角需要设置为15-20度，倒角表面粗糙度需要控制在Ra3.2以下，

　　装配前需要在唇口位置涂抹少量与工作介质相容的润滑脂，避免干摩擦导致的唇口初始损伤。从建模细节来看，模型完整还原了金属骨架的内嵌结构、橡胶本体的唇口弧度、以及密封件端面的定位倒角，所有尺寸均按照实际产品的安装公差做了参数化设置，可直接用于液压油缸的虚拟装配干涉检查、密封槽结构的匹配验证，也可作为液压系统易损件选型的三维参考模型，帮助设计人员在方案阶段快速完成密封结构的布局，减少后期实物装配时出现的尺寸不匹配、密封压缩量不合理等问题。在实际工况运行中，该密封的适配往复运动速度上限为0.5m/s，工作介质温度范围为-30℃到100℃，能够满足绝大多数户外工业设备的环境温度要求，橡胶材质采用丁腈橡胶配方，具备良好的耐油、耐磨、抗老化性能，在正常维护的工况下，连续运行寿命可达8000小时以上，有效降低液压设备的运维停机频率。
