HT220480海宝紫铜导电喷嘴三维建模

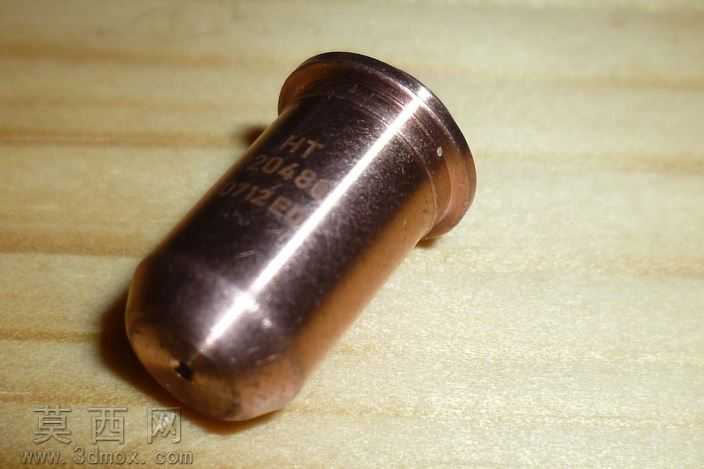

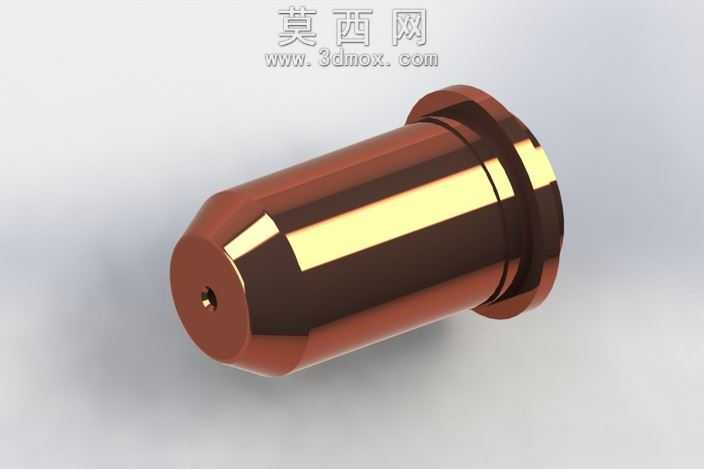

本次建模对象为HT220480海宝等离子切割用紫铜导电喷嘴，建模阶段首先通过实物测绘获取核心尺寸参数，依托SolidWorks三维建模环境开展参数化设计，先绘制喷嘴主体的回转截面草图，以喷嘴中心轴线为旋转轴完成主体回转特征创建，精准还原紫铜件的带凸缘圆柱外形、圆弧收束端头以及端头中心的喷孔结构，同时在圆柱侧壁复刻实物表面的激光蚀刻字符标识，通过包覆特征实现字符的凹陷效果，保证外观细节与实物一致。材质设置阶段针对紫铜材质特性调整渲染参数，赋予模型高反射率的金属材质属性，调整粗糙度参数匹配紫铜加工后的哑光金属光泽，添加细微的表面划痕纹理模拟实际使用或加工过程中产生的质感，通过环境光遮蔽效果强化端头圆弧、凸缘过渡位置的光影层次，让渲染效果贴近真实紫铜件的视觉表现。结构设计上严格遵循实物的装配逻辑，凸缘部分的直径、厚度尺寸完全匹配对应割枪的装配卡位要求，端头喷孔的孔径、内锥角度严格按照海宝原厂配件的参数设定，保证模型可直接用于后续的装配模拟、流体仿真分析场景。建模过程中对所有特征做全参数化关联，若后续需要适配不同规格的海宝割枪，仅需修改草图内的对应尺寸参数即可快速生成衍生型号模型，无需重新搭建特征树。模型完成后通过几何检查工具验证曲面连续性，确保回转面无破面、特征之间无干涉，喷孔位置的细小特征做了适当的几何优化，避免网格划分时出现畸形单元，可兼容STEP、IGES、STL等多种通用格式导出，适配不同的三维软件使用需求，既可以用于等离子切割配件的教学演示，也能作为耗材生产的三维参考依据，还原了紫铜导电喷嘴从外观细节到内部装配结构的全部特征。
